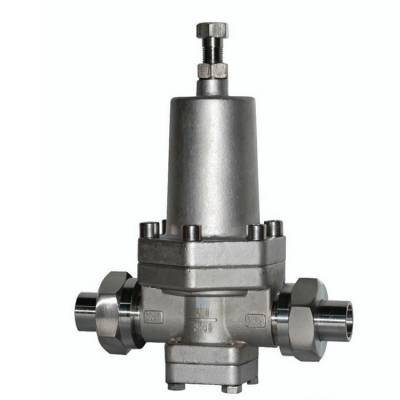

Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀产品说明

 本实用新型提供的减压阀，包括阀瓣和套设于阀瓣外的至少两层笼罩，在笼罩上 设有***节流孔，相邻层笼罩上***节流孔相连通，且至少存在两层笼罩，其中外层笼罩上 至少存在一个***节流孔与内层笼罩上的***节流孔相错开连通。在使用该减压阀时，通 过阀瓣与笼罩之间位置的相对变动，可W使流体从最外层笼罩的外侧流入，并由最内层笼 罩的***节流孔流出。则由最外层笼罩到阀瓣之间的大减压比可W通过至少两层笼罩的逐 级小减压比累积而得，同时，通过增大流阻、减小流量系数得到了节流面积的增值，从而可 W降低流速W实现减压阀的减振降噪。卡套式连接和卡压式连接方式两者容易混淆，卡套式连接是利用锥形密封，卡压式连接是密封圈密封。

Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀

卡套式接头主要由螺母、后卡套、前卡套、接头体组成，卡套外锥形，接头体内锥形，两者配合，依靠螺母锁紧，实现接头和管道的连接。卡套接头用于仪表TUBE管的连接，一般用在16mm以下或者1/2"以下的管道，主要是连接方便，相比螺纹连接要省事美观。用锁紧螺帽和丝扣管件将管材压紧于管件上的连接方式：

卡套接头:通过接合，将两个独立的传输媒介连接起来的装置。卡套式管接头由三部分组成:接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

卡套接头用于仪表TUBE管的连接，一般用在16mm以下或者1/2"以下的管道，主要是连接方便，相比螺纹连接要省事、美观。买了管子，把钢管直接插里面，然后将接头拧5/4圈就可以装配牢固了。

卡套接头不适合高温、有震动的地方。

卡套是卡套式管接头(卡套、螺母、无缝钢管)组成的三部分之一。工作原理是将无缝钢管插入卡套内，利用卡套螺母锁紧抵触卡套，卡套内刃均匀地切入无缝钢管，形成有效密封。

主要特点：

精度高、光洁度好，热处理后钢管内外壁无氧化层，内壁清洁度好，钢管承受高压，冷弯不变形，扩口、压扁无裂缝，能作各种复杂变形及机械加工处理，钢管颜色为浅灰带白。

Y83H卡套式蒸汽减压阀 主要技术参数和性能指标

壳体试验不包括膜片、顶盖

活塞式蒸汽减压阀主要零件材料

Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀

Y83H卡套连接式蒸汽不锈钢减压阀安装与使用

夹套减压阀便于工作，能更好地体现调压阀的功效。调压阀的使用寿命不仅取决于调压阀的质量，还取决于操作人员对调压阀的维护。安装压力调节阀前，检查证书是否与必要的截止阀一致，表面是否有严重危害。充分清洁管道，清洁压力调节阀。

如果压力调节阀存放时间过长，需要充分清除压力调节阀内部，防止细颗粒残留在截止阀内部。如果截止阀本身没有气压计，应在阀门前后安装管道气压计，有利于检查工作中压力调节阀的底线。可以立即操作压力调节阀。方便不损害释放压力的预期效果。

Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀卡套接头的装配安装

1、锯下合适长度的无缝钢管，去除端口毛刺。钢管端面要与轴线垂直，角度公差不大于0.5度。如果钢管需要折弯，则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。

2、把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。

3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。

 4、拧紧螺母直至卡套卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）。

5、达到压力点后，再将螺母拧紧1/2圈。 6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。卡套可以稍微旋转，但不能轴向移动。

7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接着再拧紧1/2圈安装完毕。 重复安装所有的卡套接头都可以多次重装，但要***零件无损坏且清洁。

Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀

考虑到安装维护方便快捷，一般压力调节阀应安装在水平管道上，金属波纹管式压力调节阀倒装，蒸汽压力调节阀和***温压力调节阀安装时一般水平安装。压力调节阀安装前必须注意油路板上的箭头符号方向，箭头符号指向为媒体流通方向，不能安装。使用压力调节阀时，严禁乱拧乱串，独立拆卸。否则压力调节阀的严密性和降血脂性都会受到损害，这不仅会损害供气没有问题，还会造成高压乙炔气立即送气或漏汽火灾事故的风险。调压阀不仅能降低血脂，还能稳定压力管。

蒸汽减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，***地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压，性能稳定、***、安装调节方便，使用寿命长。蒸汽减压阀的使用寿命和减压效果与蒸汽减压阀的质量有关，与蒸汽减压阀的选型也息息相关，但是瓦特节能发现，蒸汽减压阀的正确安装时影响蒸汽减压阀最常见的因素。如何正确安装蒸汽减压阀，必须注意几个重要的技术细节。

Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀

首先，安装前需要仔细检查阀门口径，弹簧压力范围等参数，确保蒸汽减压阀与选型数据参数相符。蒸汽减压阀作为一种自动调节阀，每个减压阀必须依据实际工作参数（上游压力、压差、流量、最小流量）进行选型，一般不建议简单按照蒸汽管道口径来选择蒸汽减压阀，这也是现场经常发现的减压阀安装错误之一。由于减压阀口径一般蒸汽管道小，在连接时要采用异心变径。为了合理的蒸汽流速和流动的平稳，减压阀下游应该按照相应的相同流速和体积流量放大选型。

　　大家都知道想要机器的使用寿命长，那使用设备的时候就不仅仅是要后期维护保养，正确的使用方法是否正确也是很重要的，今天小编给大家分享都便是此设备的正确操作安装方法及注意事项，下面我们一起来看看。

　　Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀首先给大家分享下减压阀的操作须知

　　警告  (1)不许用裸手直接接触阀体，否则可能造成***。

　　注意  (1)在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

　　(2) 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

　　(3) 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

　　(4) 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。(管路中产生的铁锈可能造成故障)

　　(5) 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。

Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀减压阀调压步骤

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对出口压力），然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开；

3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

4螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力，须从***步开始重新调整，即只能从低压向高压调。

Y83H-16P SUS30408不锈钢卡套连接式蒸汽减压阀订货须知：

一、使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
