价 格
订货量
￥2200.00
1 - 1
￥2100.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥2
| 产品特性：调节阀 | 品牌：申弘 | 型号：ZZVP |
| 材质：不锈钢 | 连接形式：法兰 | 加工定制：是 |
| 公称通径：15-900mm | 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境：低压 |
| 工作温度：常温 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀杆 | 形态：隔膜式 | 类型(通道位置)：二通式 |
| 标准：国标 | 密封形式：软密封型 | 规格：国标 |

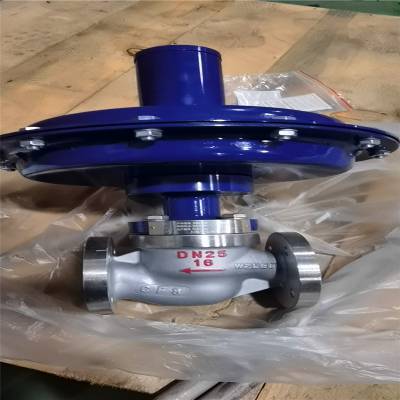

ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置 ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置产品说明
储罐是用于以存放酸碱、醇、气体、液态等提炼的化学物质的装置，在化工企业中，生产车间一般设置卧式的储罐用于储存生产原料。储罐是用于以存放酸碱、醇、气体、液态等提炼的化学物质的装置，在化工企业中，生产车间一般设置卧式的储罐用于储存生产原料。是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差（微）压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。
ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置 ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置
l 无需停止生产即可进行设定值的调整；
l 无填料，阀杆上、下活动时不存在磨擦，上密封优良可靠
l 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来
l 阀体为四通形式，因而K、B型可通用一种阀体
ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置 ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置
但是卧式储罐一般为卧式的圆筒状结构，在进行原料取用的时候，其底部为水平状态，储罐底部的原料难以全部排出，同时，原料在经输送管道输送到储罐的过程中，可能会携带有一定的固体杂质，在原料取用的时候，这些杂质会影响后续的产品成型质量，而且，化工原料在存储的过程中，其内部的反应可能会产生气体，这这些气体积聚在储罐中，如果不进行泄压操作则会造成储罐内压强过大而使储罐破裂，传统的方式通过工人通过泄压阀手动泄压，但是会存在工人疏忽而导致忘记泄压的情况，同时，泄压是一个长期的不断往复的过程，泄压工序也会增加工人的工作量。
ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置 ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置
当罐内压力低于设定值时，信号阀打开，将信号反馈到氮封阀的执行机构，开启氮封阀，使罐内的压力恢复到设定值。当罐内压力达到设定值时，信号阀和氮封阀相应关闭。若罐内压力高于设定值，则通过罐上的呼吸阀泄压。由于该装置是由多个阀门组成，所以安装调试比较复杂，占据空间的位置也比较大。
但是卧式储罐一般为卧式的圆筒状结构，在进行原料取用的时候，其底部为水平状态，储罐底部的原料难以全部排出，同时，原料在经输送管道输送到储罐的过程中，可能会携带有一定的固体杂质，在原料取用的时候，这些杂质会影响后续的产品成型质量，而且，化工原料在存储的过程中，其内部的反应可能会产生气体，这这些气体积聚在储罐中，如果不进行泄压操作则会造成储罐内压强过大而使储罐破裂，传统的方式通过工人通过泄压阀手动泄压，但是会存在工人疏忽而导致忘记泄压的情况，同时，泄压是一个长期的不断往复的过程，泄压工序也会增加工人的工作量。
ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置 ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置
ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置 ZZVP酸碱、醇、气体、液态储罐泄氮装置主要技术参数
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
公称压力（MPa） | 1.0 1.6 | |||||||
固有流量特性 | 快开 | |||||||
***调压阀正常工作 小压差P（MPa） | ≥0.01 | |||||||
压力分段范围 （KPa） | 0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 | |||||||
工作温度℃ | ≤80 | |||||||
适合介质 | 气体、蒸汽、低粘度液体 | |||||||
法兰尺寸、型式 | PN10、16、GB9113-88凸式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） | |||||||
结构长度 | 按GB12221-89标准 | |||||||
三、 ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置主要性能指标
控制精度％ | ±10 | |||||||||||
允许泄 漏量 | 硬密封（L/H） | 单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量 | ||||||||||
软密封 （ml/min） | DN（mm） | |||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
四、ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置ZZVP酸碱、醇、气体、液态储罐泄氮装置应用实例
ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置
五、 ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置许用介质与温度的关系
公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
A | 压力调节范围 （Kpa） | 0.5～30 | φ394 | |||||||
28～50 | φ308 | φ394 | ||||||||
48～100 | φ308 | |||||||||
六、ZZVP酸碱、醇、气体、液态储罐泄氮装置ZZDX泄氮装置外形尺寸
公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
法兰距离L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
执行器宽K | 395 | |||||||
总高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
导压管接口螺纹 | M16×1.5 | |||||||
重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置
七、自力式微压调节阀 阀门主要零件及推荐使用温度范围
零件名称 | 材料 | 温度范围 | |
阀体、阀盖 | HT200 | -20～200℃ | |
ZG230-450 | -40～450℃ | ||
ZG1Cr18Ni9Ti | -250～550℃ | ||
ZG0Cr18Ni12Mo2Ti | -250～550℃ | ||
阀芯、阀座 | 1Cr18Ni9Ti | -250～550℃ | |
0Cr18Ni12Mo2Ti | -250～550℃ | ||
（增强）聚四氟乙烯 | -20～200℃ | ||
司太莱合金堆焊 | -250～550℃ | ||
压力平衡元件 | 波纹管 | 18Ni12Mo2Ti | -160～300℃ |
弹簧 | 18Ni12Mo2Ti | -160～250℃ | |
ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置
泄氮装置结构如右图所示，该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高至高于泄氮装置压力设***时，平衡被破坏，使阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设***时，由于预设弹簧力作用，关闭阀门。
ZZVP化工生产车间酸碱、醇液态卧式储罐泄氮阀装置ZZVP酸碱、醇、气体、液态储罐泄氮装置用于氮封装置
氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，ZZYVP-16B供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时ZZYVP-16B供氮调节阀关闭，而ZZVP-16K泄氮调节阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼阀。
供氮压力调整：在ZZYVP-16B型压力调节阀选定一设定值如1KPa(100mm.W.C)，通过调整主簧1的预压缩(拉伸)量来达到；
泄氮压力调整：在ZZVP-16K泄放阀中的压力控制器部分，通过调整主簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。
呼阀设定值调整：在上述两设定值调整好后，为避免呼阀启闭频繁，呼阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。呼阀型号为：ZZFQ-10。ZZYVP-16B压力设定值为PC，ZZVP-16K压力设定值P1，PC与P1两值不能靠得太近，以免阀门工作太频繁，呼阀的排放压力P2的设定值应大于P1，P2与P1两值也不能靠得太近。三者关系PC 氮封阀一般供氮气压力在3×10^5-10×10^5Pa之间罐顶呼吸阀仅起安全作用，是在主阀失灵，导致罐内压力过高或过低时，起到安全作用，在正常情况下不工作泄氮阀安装在罐顶，口径一般与进液阀口径一致一般泄氮阀的压力设***略大于供氮阀的压力设***，以免供、泄氮装置频繁工作，浪费氮气、影响设备的使用寿命 ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置订货须知： 一、产品名称与型号使用介质的温度。 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
ZZVP化工酸碱、醇液态卧式储罐泄氮阀装置说明
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
