| 产品特性：蝶阀 | 品牌：申弘 | 型号：SUS304 |
| 结构形式：垂直板式 | 3C阀门类别：工业 | 加工定制：是 |
| 材质：不锈钢 | 连接形式：对夹 | 适用介质：各种高腐蚀化学介质 |
| 压力环境：常压 | 工作温度：真空 | 标准：国标 |
| 流动方向：双向 | 驱动方式：手动 | 零部件及配件：阀杆 |
| 用途：截止 | 类型(通道位置)：二通式 | 口径：15-900 |
| 公称通径：15-900 | 安装尺寸：15-900 | 规格：国标 |

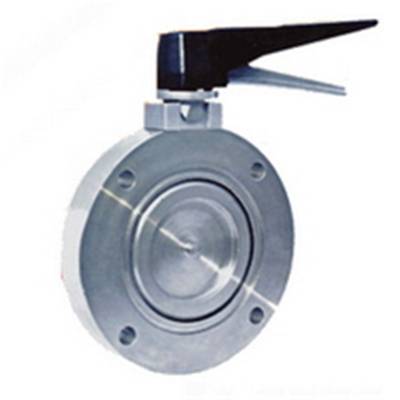

SUS304不锈钢真空密封隔离对夹式蝶阀产品说明
本实用新型涉及一种蝶阀，特别涉及一种真空蝶阀。真空隔离蝶阀主体采用铸锻结构，具有强制密封，密封面到位运动和楔紧运动分步作用，实现零泄漏。密封面之间无摩擦，起闭方便，而且，密封面的磨损有自动补偿功能。结构简单，紧凑，检修方便，使用寿命长。阀盖填料室设有真空密封机构，具有自胀压紧作用，并且，各连接面采用高强膨胀材料密封，使系统与大气隔离，具有很好的真空密封性能。本系列阀门连接形式分为法兰连接、焊接连接两种，驱动方式为手动、电动两种。但是在火电厂汽机冷凝和真空负压系统，不能起到真空密封隔离作用
SUS304不锈钢真空密封隔离对夹式蝶阀实用新型内容
针对现有技术的不足，本实用新型提供一种抗腐蚀真空蝶阀，适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用。为了实现上述目的，本实用新型解决其技术问题所采用的技术方案是抗腐蚀真空蝶阀，包括阀体，阀体的中心部位设置有一阀杆，阀杆的下端安置在阀体底部设置的对开环内，阀体底部通过下端盖、内六角螺栓、垫片密封，在阀杆的中部通过圆柱销固定连接阀板，阀板的周边通过内六角螺栓及压板固定连接有密封圈，密封圈与阀体通道关口的倾斜面接触，上述阀杆中上部的阀体内设置有真空密封结构填料室，真空密封结构填料室内装有填料，填料压板通过六角螺栓连接、压紧并密封住填料，填料室外壁上设置有抽气孔，阀体的上部通过内六角螺栓固定连接有支撑架，支撑架上通过内六角螺栓固定连接有蜗轮装置，蜗轮装置通过平键与阀杆传动连接。所述的蜗轮装置上设置有手轮。所述的阀杆的材质是优质沉淀钢。所述的阀体是铸锻结构。本实用新型的有益效果真空隔离蝶阀按GB/T12238或JB/T8527标准设计制造，满足电站设备配套使用要求。设计了真空密封结构填料室，隔离真空可靠。阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。法兰垫片采用复合材料，膨胀系数大，气密性能好，***系统与大气隔离可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。GI型高真空蝶阀用于接通或切断真空管路中的气流。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。
SUS304不锈钢真空密封隔离对夹式蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。
高真空蝶阀主要技术性能
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4 Pa.L/S
适用温度： -25~+80℃(NBR)；-30~+150℃(氟橡胶)
安装方向： 任意
寿命：≥20000次。
高真空蝶阀原理：
阀杆插入体内，阀板固定在阀杆上，转动900达到开关目的。
高真空蝶阀特点:
● GI系列是经过一系列改进过的蝶阀：
● 阀门能承受正压力；
● 阀杆上下不窜动；
● 开、关有限位结构，阀板有锁定装置;
SUS304不锈钢真空密封隔离对夹式蝶阀采用标准：
设计与制造 | 连接法兰 | 检验与试验 |
JB/T4079-91 | JB/T919 GB/T6070 | JB/T4079 JB/T6446 |
手动真空蝶阀主要零材料：
零件名称 | 阀体和蝶板 | 构件 | 密封垫（阀体、蝶板） |
材料 | 碳素钢（镀镍） | 2Cr13 | 丁橡胶 |
不锈钢 | 不锈钢 | 丁橡胶/氟橡胶 |
304不锈钢真空蝶阀主要尺寸及重量：
型号 | 公称通径（mm） | 主要尺寸(mm) | 重量（kg） | |||||||||||
D | L | L0≈ | H≈ | D1 | Z-d | D2 | b | h | f≈ | f1≈ | c≈ | |||
GI-32 | 32 | 78 | 22 | 82 | 76 | 64 | 4-7 | 36 | 5.3 | 3 | 5.8 | 5.8 | 11 | 0.74 |
GI-40 | 40 | 85 | 22 | 82 | 80 | 70 | 4-7 | 44 | 5.3 | 3 | 9.6 | 9.6 | 11 | 0.86 |
GI-50 | 50 | 110 | 22 | 95 | 98 | 90 | 4-9 | 55 | 5.3 | 3 | 14.5 | 14.5 | 11 | 1.35 |
GI-80 | 80 | 145 | 30 | 132 | 153 | 125 | 4-9 | 85 | 5.3 | 3 | 25.5 | 25.5 | 15 | 3.19 |
GI-100 | 100 | 170 | 30 | 132 | 165 | 145 | 4-12 | 105 | 5.3 | 3 | 35.4 | 35.4 | 15 | 3.9 |
GI-150 | 150 | 220 | 35 | 167 | 200 | 195 | 8-12 | 156 | 8 | 4.5 | 57.8 | 57.8 | 17.5 | 6.67 |
GI-200 | 200 | 275 | 40 | 232 | 295 | 250 | 8-12 | 208 | 8 | 4.5 | 80.5 | 80.5 | 20 | 10.85 |
GI-250 | 250 | 330 | 45 | 269 | 292 | 300 | 8-12 | 258 | 8 | 4.5 | 103 | 103 | 22.5 | 16.1 |
GI-300 | 300 | 380 | 55 | 358 | 368 | 350 | 8-14 | 308 | 8 | 4.5 | 123 | 123 | 27.5 | 23.7 |
摘要本实用新型公开了一种抗腐蚀真空蝶阀，包括阀体，阀体的中心部位设置有一阀杆，阀杆的下端安置在阀体底部设置的对开环内，阀体底部通过下端盖、内六角螺栓、垫片密封，阀体的上部通过内六角螺栓固定连接有支撑架，支撑架上通过内六角螺栓固定连接有蜗轮装置，蜗轮装置通过平键与阀杆传动连接。本实用新型的有益效果真空隔离蝶阀按GB/T12238或JB/T8527标准设计制造，满足电站设备配套使用要求。设计了真空密封结构填料室，隔离真空可靠。阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
对夹式蝶阀是工业管路中*为常见的阀门种类之一，对夹式蝶阀本身结构比较小，只需把蝶阀放入管道两端法兰中间，用双头螺栓穿过管道法兰和对夹式蝶阀锁紧，就可控制管路的流体介质。对夹式蝶阀特别适用于空间狭窄或管道之间距离较短的场所，蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时***的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
一、对夹式蝶阀安装前说明：
1、安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。
2、仔细核对阀门使用情况是否与其性能规范相符；（温度、压力）
3、检查阀门通道及密封面是否有杂物，并及时清除；
4、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
5、对夹式蝶阀需使用专用的蝶阀法兰片。
6、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
7、蝶阀法兰盘在安装时需确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面需贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。
二、对夹式蝶阀安装步骤：
对夹式蝶阀的正确安装关系到蝶阀的密封程度，以及会不会泄露等问题，包括工况作业中的*性，用户应对安装流程加以了解。
1、如所示，将阀门放置于预安装的两片法兰之间，注意螺栓孔要整齐对齐。
2、将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；
3、将法兰利用点焊固定于管道上；
4、将阀门移出；
5、将法兰完全焊接固定在管道上；
6、待焊口冷却后再安装阀门。***阀门在法兰中有足够活动空间以防止阀门被损坏，并***阀板有一定的开度；
7、校正阀门位置并将四对螺栓拧紧，（注意不要拧得过紧）
8、将阀门打开，***阀板能自由开闭，然后使阀板轻微开启；
9、交叉均衡将所有螺母拧紧；
10、再次确认阀门能自由开闭，注意：确认阀板没有碰到管道。
对夹式蝶阀的安装首先在安装前要需平放，切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道的设计当中，没有经过特殊的允许是不可以随意拆卸对夹式蝶阀，这是我们要在安装前知道的。同时大家还要知道，对夹式蝶阀可以安装在任意的位置，但对夹式蝶阀安装完成之后就需要沿线铺设蝶阀，对对夹式蝶阀做一个支架，而支架一旦做成之后，在用的时候就严格禁止将支架卸掉。
订货须知：
一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。
二、若已经由设计单位选定公司的蝶阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
