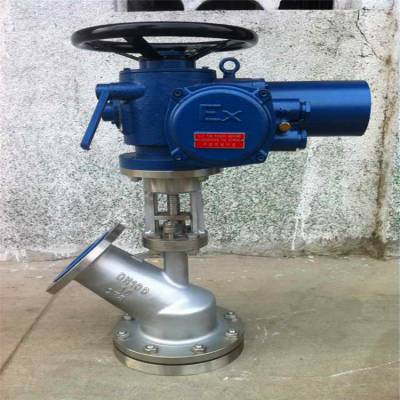

FL941H储罐反应釜电动上展式放料阀FL941H电动放料阀 简介

『电动放料阀』专业生产厂家，由本厂自主研发生产的【放料阀】质量可靠、价格合理、售后服务完善。适用于各种轻重工业及楼宇管道。上海申弘阀门品质，共享！【放料阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。是一种特殊结构的放料球阀，用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，从而达到启闭通道的目的。阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越。主要应用于精细化工、制药、化工行业，也可用于细软颗粒介质输送。采用PPL密封材料后，更为耐磨，是真空放料的产品。设备特点一，自动控制操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

FL941H储罐反应釜电动上展式放料阀【放料阀】适用介质温度：

（1）使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的温度使用-29℃-425℃）。

（2）使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质可使用温度-60℃-232℃）。

（3）严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度小于150℃,浓度＞30%）。

（4）不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。

FL941H储罐反应釜电动上展式放料阀【放料阀】耐腐蚀性：

（1）聚四氟乙烯与金属粘结性优良，抗拉性一般，耐稀酸、浓酸等。

（2）使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质可使用温度-60℃-232℃）。

（3）严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度小于150℃,浓度＞30%）。

（4）不锈钢的一般工作温度为-5℃-225℃，压力范围0.6-1.6MPA，超过此规定订货时要说明。

 FL941H储罐反应釜电动上展式放料阀 FL941H电动放料阀选型参数

它的主要参数有：公称通径DN，放料阀额定流量系数KV，放料阀公称压力和压差，放料阀阀体和阀内组件材料，放料阀流量特性，放料阀适用温度，放料阀是否带附件等。

公称通径：（nominal diameter），又称平均外径（mean outside diameter），表示符号DN，就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径）。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

二.公称压力：（Nominal pressure），表示符号PN，在一定温度下应用时允许的zui大工作压力。对碳钢阀体的控制阀，指200℃以下应用时允许的zui大工作压力；对铸铁阀体，指120℃以下应用时允许的zui大工作压力；对不锈钢阀体的控制阀，指250℃以下应用时允许的zui大工作压力。当工作温度升高时，阀体的耐压会降低。例如，公称压力为6.4MPa（PN64）的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。

三,称压力阀体材质: 铸钢、不锈钢，316L。工作压力0.6-2.5MPA，工作温度-20℃-425℃。阀门口径 DN50-DN300。连接方式:法兰。传动方式: 手动、气动。适用介质: 油品、酸类、腐蚀性介质等。 制造标准:国标。

放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，***密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。

四，FL941H储罐反应釜电动上展式放料阀 FL941H电动放料阀主要设备性能:

1，上展式放料阀耐腐蚀性:

1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的温度使用-29℃-425℃）。

2.使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质可使用温度-60℃-232℃）。

3.严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度小于150℃,浓度>30%）。

4.不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。

2，放料阀，耐腐蚀性:

1.聚四氟乙烯与金属粘结性优良，抗拉性一般，耐稀酸、浓酸等。

2. 使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质可使用温度-60℃-232℃）。

3. 严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度小于150℃,浓度>30%）。

4. 不锈钢的一般工作温度为-5℃-225℃，压力范围0.6-1.6MPA，超过此规定订货时要说明。

3， 放料阀:搪玻璃设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。

A、耐腐蚀性:

1.能耐一般无机酸、有机酸、弱碱液（P≤60℃ PH≤12）以及有机剂介质。

2.在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度小于150℃,浓度>30%）。

B、耐热性，允许在-30℃-240℃间使用（耐温急变小于120℃）。

C、具有光滑的表面。不易粘结物料、易清洗。

E、绝缘性:耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。

F、耐压0.6MPA

五，FL941H储罐反应釜电动上展式放料阀性能与用途:

本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.

六，FL941H储罐反应釜电动上展式放料阀结构与原理:

（1）阀体、（2）支架、（3）手轮：（6）四氟孔板（7）填料：四氟密封圈（8）压盖子：铸铁（11）拼帽：35#

放料阀结构如图，适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。

该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂

 FL941H电动放料阀简介说明：

（1）使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的温度使用-29℃-425℃）。

（2）使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质可使用温度-60℃-232℃）。

（3）严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度小于150℃,浓度＞30%）。

（4）不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明

放料阀耐腐蚀性：

（1）聚四氟乙烯与金属粘结性优良，抗拉性一般，耐稀酸、浓酸等。

（2）使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质可使用温度-60℃-232℃）。

（3）严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度小于150℃,浓度＞30%）。

（4）不锈钢的一般工作温度为-5℃-225℃，压力范围0.6-1.6MPA，超过此规定订货时要说明。

主要技术参数：

主要零件材料：

 FL941H储罐反应釜电动上展式放料阀FL941H电动放料阀主要外形尺寸（法兰尺寸按JB79PN1.6MPa）：

阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。气动阀门严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

1、放料阀应尽量避免酸碱介质交替使用(除中和反应介质)，以免缩短寿命。

2、下展式放料阀应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。

3、放料阀应整体的存放在通风干燥库房内，严禁堆置或露天存放，阀门通径两端需板堵塞。

4、根据介质性能及使用期，应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

5、在安装前应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。

6、上展式放料阀安装前需仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。

7、当出料受堵塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。

8、若发现阀门面有损坏时应立即停用，可用专门材料修补***，或委托有关生产单位生产。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
