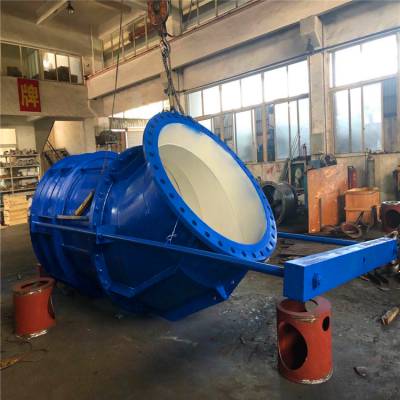

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀 45°水电站大坝坡度斜面弯管式倾斜式锥形阀产品说明

本实用新型涉及锥形阀设计领域，尤其是涉及一种水电站大坝用锥形阀。45°斜置式锥形阀又称消能阀的设计使得阀体内部流通顺畅，流量大而压降损耗小，在整个工作过程中不会产生气蚀和振动。在小流量时仍有很好的流量控制效果。设在高压泄水管道的出口，具有圆筒形固定的阀壳，用4～6条平行水流方向的肋片把锥头成90°的锥体固定在阀壳上， 用一活动钢阀套套在锥体外面(或里面)， 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动， 即可调节流量。全部开启时流量系数达0.85以上。45度锥形阀结构简单， 操作方便。阀门泄流时， 利用水与空气的摩擦和入水后在水中的漩涡进行消能， 故可不再设消能工。当几个阀平行布置时其轴线间距不宜过小(例如不小于5倍阀壳直径D)，否则水流相互撞击，产生一股反射水流，若水流落入阀室将造成运行困难。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀 产品特点：

1、水力条件好，具有较高的流量系数u=0.73~0.83。
2、结构简单，重量轻；布置紧凑，操作灵活，维护方便、运行可靠、启闭力小。
3、泄流时喷出水舌为喇叭状，空中扩散掺气、消能效果好，一般都不用做消能措施，如设置为淹没式出流，侧水下的消能也很简单。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀

45°水电站大坝坡度斜面弯管式倾斜式锥形阀背景技术：
在目前常见的供水系统中，经常会使用锥形阀，来便于对水流进行流量调节，而锥形阀主要是通过改变活动套筒与固定锥体之间的距离来实现流量调节。但是，在水电站大坝中，由于水电站大坝往往会存在不少带有坡度的斜面，而目前市面上常见的锥形阀，其阀体大多与水平面平行，则常见的锥形阀无法在其上正常安装和使用。排放型锥形阀工作时，水流以宽广的锥形角度扩散，由于水流和空气大面积的摩擦产生雾化（类似雨伞的效应），达到的消能效果，使出口水流不直接冲击地面（或水面）。如果现场情况要求抑制水流的冲击范围，可加装导流罩（此时为防止出流水回流需加装两条补气管）， 以此起到控制水流冲击范围的作用。
排放型锥形阀论模型测试和现场安装整阀实测，在运行期间均无明显的振动。在承压承流范围内，均能***无汽蚀现象的产生。出水水流只会在出口部件边缘断裂，不会产生局部气泡导致阀体振动。 阀门在运行行程中，无论是否安装导流罩，其排放系 数和阀门开度均呈线性比例关系。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀 45°水电站大坝坡度斜面弯管式倾斜式锥形阀排放型锥形阀具有下列优点：
a.水力条件好，具有较其他阀门低的流阻系数， =0. 75?0. 83或***。
b.结构简单，重量轻，所有传动部件均设置在阀体之外，一目了然，便于维护检修。
c.启闭力小，操作轻便，可适用于无电源的中小形水利工程场所，可设置电、气、液动操作启闭机构，轻松实现遥控或无人值守自动运行。
d.泄流时喷出水舌为喇叭状，空中扩散掺气， 消能效果好，简单消能池或不用做消能措施，如设置为淹没式出流，则水下的消能亦很简单。
e.流体通过内部6条导流翼进行均匀分割，不会产生漩涡和振动。
f.其阀门的启闭或流量控制则由外部套管的上 下移动来带动锥形阀芯的动作实现控制，套筒与阀体之间通过导向环和0形圈实现导向和密封，使阀的 流量系数与阀开度具备一定的比例关系。
g.针对不同状况和压力的流体介质，可以设置金属硬密封和氟塑料软密封。采用高强度合金不锈钢耐磨阀座设计的复合密封结构兼具金属对金属硬密封 和软密封的特性。
h.可限制发散角度，使流体分解为稀薄喷淋形态或环状对流达到冲击抵消的目的，同时适应不同现场的需求。
i.根据阀门水平线与中轴线的夹角大小，以180°水平安装为常见，此外采用的方式有45°， 60°, 90°。
排放型锥形阀的布置与枢纽建筑物有密切关系， 如布置不妥，将因射流引起对建筑物的冲刷或形成的雾气给电站的运行带来麻烦，以及放水时引起的***振动，因此，布置形式必须慎重考虑，建议根据地貌和实际情况，主要从出口方式、安装方式和发散方式三个方面入手，合理安排锥形阀的布置。
a.出口方式的选择。淹没式——适合水头较低的沟渠等灌溉或饮用水系统，出口四周都为宽阔平坦，以沙石地形为主。喷射式——适合水头较高、陡峭山体场合。
b.安装方式的选择。水平安装——适合于消能池较薄弱、但场地宽广、周围无建筑物。垂直安装——适合场地狭小或近距离建筑物较多。可选角度安装——介于水平安装与垂直安装之间。
c.发散形式选择。自由发散型在空气中自由发散，根据水头大小形成不同范围的发散区域。限制发散型——利用导流罩有效控制锥形阀的出口发散程度，用于水头高，出口狭小，涉及建筑物或其他设施等；用户应根据设计消能池或泄洪渠的具体尺寸选择合适的导流罩。
②管中型固定锥形阀图23-63为管中型固定锥形阀的结构图。管中型锥形阀主要由阀体、喷管、 套筒闸、锥体、浮动阀座、速度导流器、能量导流器 （按需要配备）、驱动机构等组成。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀 45°水电站大坝坡度斜面弯管式倾斜式锥形阀技术实现要素：
本实用新型的目的在于提供一种能适用水电站大坝的各种斜面的一种水电站大坝用锥形阀。
根据本实用新型的一个方面，提供了一种水电站大坝用锥形阀，包括锥形阀体、套筒、埋设管、拉杆和平衡梁，所述埋设管包括直管和弯管，所述直管与弯管相连接，所述弯管与锥形阀体相连接，所述套筒安装在锥形阀体上，所述拉杆的一端与套筒相连接，另一端与平衡梁相连接。
本实用新型的有益效果是：本实用新型中锥形阀体和埋设管均可以方便水流的通过，并通过拉杆来改变套筒在锥形阀体上的位置，以此来改变通过本实用新型的水流流量，并且由于埋设管中设有弯管，使得埋设管可以与斜面契合，由此本实用新型能应用于水电站大坝中带有斜面的地方，同时，本实用新型还设置了平衡梁，来减少拉杆移动时的偏移，***拉杆移动的可靠性，以***本实用新型的工作可靠性。
在一些实施方式中，拉杆为多根，所述多根拉杆均一端与平衡梁相连接，另一端与套筒相连接。对于体积较大的套筒，使用多根拉杆，可以使得套筒的受力均匀，防止套筒在移动中因受力不均发生倾斜，***其移动的准确性。
在一些实施方式中，本实用新型还包括涡轮减速机，所述涡轮减速机与平衡梁相连接。涡轮减速机的设置提高所需要连接的驱动机构的扭矩，并***平衡梁的拉力平稳。
在一些实施方式中，本实用新型还包括电机，所述电机与涡轮减速机相连接。电机可以作为驱动机构，其设置简单，且工作效***。
在一些实施方式中，直管的中心线与锥形阀体的中心线相交，所述拉杆与锥形阀体的中心线相平行。由此，可以***拉杆对套筒的拉力方向与锥形阀体平行，以此防止套筒在锥形阀体发生偏移，***套筒的移动准确性。
在一些实施方式中，本实用新型还包括支架，所述支架套装在拉杆上。支架的设置可以方便对拉杆的高度进行调整，使得拉杆的高度能与套筒的高度相匹配，以***拉杆的施力方向符合需要。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀 45°弯管式水电站大坝用锥形阀性能参数：

水利控制阀就是水压控制的阀门，水利控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。简单来说，水利控制阀是由主阀和不同的导阀系统所组成的。通过装配不同的导阀系统，水利控制阀将可以具备不同的使用功能。当然，水利控制阀也是一种利用水自润式阀体，无须另加机油润滑。水利控制阀前要安装过滤器，并应便于排污的要求。对于水利控制阀大家是否想要了解更多呢？下面贤集网小编来为大家介绍水利控制阀的分类、安装方式及选用要点。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀 水利控制阀的安装方式

水利控制阀宜水平安装。水平安装时，阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。水利控制阀宜水平安装。水平安装时，阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。自动喷水灭火系统的需减压时，减压阀应设置在报警阀前（沿水流方向），与单个报警阀配套设置的减压阀，可不设备用减压阀；与多个报警阀配套设置的减压阀，应设备厂用减压阀。用于热水供应工程的减压阀，应采用热水型减压阀。采用干管干管循环方式（半循环方式）的热水供应工程，减压阀设置要求应与冷水工程相同；采用立管循环方式（全循环方式）的热水供应工程，减压阀设置应防止热水循环的破坏，各分区回水管在汇合点压力应平衡。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀

1、一般情况下，阀门不作强度试验，但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应作强度试验。对于   阀，其定压和回座压力及其他试验应符合其说明书和有关规程的规定。

2、阀门安装之彰应作强度和密封性试验水利控制阀。低压阀门抽查20%，如不合格应***的检查；中、高压阀门应***的检查。

3、试验时，阀门安装位置应在容易进行检查的方向。

4、焊接连接形式的阀门，用肓板试压不行时可采用锥形密封或O型圈密封进行试压。

5、液压试验时就将阀门空气尽量排除。

6、试验时压力要逐渐增高，不允许急剧、突然地增压。

7、水利控制阀强度试验和密封性式验持续时间一般为2~3min，重要的和特殊的阀门应持续5min。小口径阀门试验时间可相应短一些，大口径阀门试验时间可相应长一些。在试验过程中，如有疑问可延长试验时间。强度试验时，不允许阀体和阀盖出现冒汗或渗漏现象。密封性试验，转子泵一般阀门只进行一次，   阀、高压阀等生要阀门需进行两次。试验时，对低压、大口径的不重要阀门以及有规定允许渗漏的阀门，允许有微量的渗漏现象；由于通用阀门、电站用阀、船用阀门以及其他阀门要求各异，对渗漏要求应按有关规定执行。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀水利控制阀的选用要点

1、工程式中应用的水利控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

2、根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

3、阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

4、工程中水利控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

5、管路采用法兰连接时，应采用法兰连接的水利控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水利控制阀。

6、水利控制阀应设置在介质单向流动的管路上。

7、水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

8、接水利控制阀管段不 应有气堵 、气阻现象。在管网位置 等存气段 应设置自动排气阀。

9、阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

10、阀门安装前应做强度和严密性试验。

11、阀门的强度和严密性试验应符合以下规定。

（1）阀门的强度试验压力为公称压力的1.5倍；

（2）阀门的严密性试验压力为公称压力的1.5倍；

（3）试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏

大家讲解的水利控制阀的分类、安装方式及选用要点。希望这些知识能够加深大家对水利控制阀的了解！其实，近几年来，国家加大基础设施建设投资力度，水利控制阀等阀门在内的水处理设备制造业已形成强大的产业链，为水利控制阀门行业的发展提供了巨大的空间。

ZFL-10C 水电站大坝坡度斜面45°弯管式倾斜式锥形阀订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型的使用压力使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
