YK43Y自带压力表蒸汽减压阀 YK43Y一个进口压力表一个出口压力表自带压力表蒸汽减压阀 产品说明

YK43Y-16C进出口自带压力表先导活塞式蒸汽减压阀

本实用新型解决的技术问题所采用的技术方案是:一体化活塞式阀芯，包括阀芯主体，其特征是阀芯主体的上顶面上设有弹簧座凹孔，阀芯主体上部的圆周上分别设有上下密封圈槽，上下密封圈槽上分别设有密封圈，阀芯主体下部的圆周上分别设有上肩阶和下肩阶，上肩阶和下肩阶之间的阀芯主体上设有密封垫，阀芯主体的尾部设有外螺纹，定位锁紧帽拧在阀芯主体尾部的外螺纹上，定位锁紧帽把密封垫压紧在上肩阶和下肩阶之间的阀芯主体上。自带有两个压力表，一个进口压力表，一个出口压力表，可以直接显示进出口压力，对气体直观的压力调节变化，

YK43Y-16C进出口自带压力表先导活塞式蒸汽减压阀蒸汽减压阀的选型和配置

工业企业最适合的加热流体之一就是饱和蒸汽。饱和蒸汽的一个重要特性就是压力和温度一一对应，随着蒸汽的压力上升，饱和蒸汽的温度也逐步升高。确定了蒸汽的压力就确定了蒸汽的温度，进而控制换热器的换热温差和输出能力。在一些不方便测量蒸汽温度或产品温度的应用，比如模具加热、传输带加热、物品灭菌等应用，有时通过控制蒸汽压力来实现蒸汽温度的控制，蒸汽在加热过程中为恒温加热，饱和蒸汽在凝结放热时，压力和温度保持恒定，需要谨慎选择工作蒸汽压力的选择和设计我们必须时刻记住，在工艺制程和加热应用中适合使用的蒸汽减压阀的选型和配置是干饱和蒸汽(并非过热蒸汽)。理论上输送蒸汽的压力取决于用汽点设备所需要的压力。节能经验表明，高压下蒸汽比容较小，因此在高于使用压力的压力下输送蒸汽时，输送同样的蒸汽量需要的管道口径比较小。高压输送蒸汽，则需要在各用汽点进行减压，以满足实际应用过程的压力需要。锅炉在高压下运行时更接近其运行状况，因此效率更高。

YK43Y-16C进出口自带压力表先导活塞式蒸汽减压阀 YK43Y自带压力表蒸汽减压阀选型原则

所以蒸汽减压阀必须经过严格的选型，无论流量、减压比还是调流调节范围都会影响蒸汽减压阀的实际效果和使用寿命。一个蒸汽完善的蒸汽减压站，包含前后切断用的波纹管密封截止阀、100目的蒸汽过滤器、入口的汽水分离器和蒸汽疏水阀、压力表、安全阀等，选择适合的蒸汽前后管道口径，还要有良好的安装、支撑、保温和配管。但选用一个高品质的先导隔膜式减压稳压阀是其中的核心因素。活塞式减压阀和直接作用式减压阀由于调节能力和精度的问题适用范围越来越有限，使得先导隔膜式减压阀成为。电动控制阀的动作太慢无法满足蒸汽压力波动的速度要求，而气动控制阀的系统太过复杂，且受制于压缩空气气源的供应而使得使用较少。

由于阀芯采用一体化结构整体设计，提高了活塞式阀芯的精度，不仅使加工工艺及装配简单化，减少了装配时间，而且提高了零件精度及强度，延长使用寿命，在阀芯组件装配过程中，软密封密封垫和定位锁紧帽的精准定位，从而使启闭高度的控制更加***，减压稳压性能***提高。另外，在阀芯主体下部的圆周上增加了下肩阶，作为密封垫的限位，***密封垫不会被过分压紧和压紧力不够，***了密封垫的可靠性，同时提高了密封寿命。

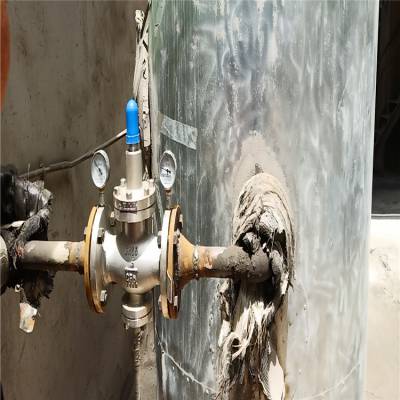

自带有两个压力表，一个进口压力表，一个出口压力表，可以直接显示进出口压力，对气体直观的压力调节变化，由主阀和导阀两部分组成。蒸汽减压阀的主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主产品主要用于蒸汽管路，起减压稳压作用从而在提高灵敏度、流量、寿命等方面大大改善了性能。本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。

YK43Y一个进口压力表一个出口压力表自带压力表蒸汽减压阀YK43Y自带压力表蒸汽减压阀压力表

压力表（pressure gauge）是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表。压力表通过表内的敏感元件的弹性形变，再由表内机芯的转换机构将压力形变传导***针，引起指针转动来显示压力。 压力表的应用几乎遍及所有的工业流程和科研领域，在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。　压力表基础知识压力的定义：这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。

压力：以***压力零位为基准，高于***压力零位的压力。

　　正压：以大气压力为基准，高于大气压力的压力。

　　负压（真空）：以大气压力为基准，低于大气压力的压力。

　　差压：两个压力之间的差值。

　　表压：以大气压力为基准，大于或小于大气压力的压力。

　　压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。

　　真空度

　　压力的表示方法和分类压力有两种表示方法：一种是以真空作为基准所表示的压力，称为***压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。当***压力小于大气压力时，可用容器内的***压力不足一个大气压的数值来表示。称为“真空度”。它们的关系如下：***压力=大气压力+相对压力真空度=大气压力-***压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。由于此单位太小，因此常采用它的106倍单位MPa（兆帕）

YK43Y-16C进出口自带压力表先导活塞式蒸汽减压阀

　　压力表应用：在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

YK43Y自带压力表蒸汽减压阀性能范围

YK43Y-16C进出口自带压力表先导活塞式蒸汽减压阀流量系数(Cv)

YK43Y自带压力表蒸汽减压阀主要零件材料

YK43Y一个进口压力表一个出口压力表自带有两个压力表，一个进口压力表，一个出口压力表，可以直接显示进出口压力，对气体直观的压力调节变化，应用上述一体化活塞式阀芯的可调节活塞式减压阀，台阶面上设有橡胶密封圈，设有螺母拧在内螺纹座内，螺母压在台阶面上的橡胶密封圈上，阀芯座上部设有外螺纹，设有上阀帽，上阀帽的上下设有内螺纹，上阀帽拧紧在阀芯座上部的外螺纹上，设有带外螺纹的调节压环，调节压环拧在上阀帽上的内螺纹上，上述的一体化活塞式阀芯设在阀芯座的腔体内，调节压环与阀芯主体的上顶面的弹簧座之间设有调节弹簧，阀芯主体上部的圆周上的上下密封圈与阀体的阀芯座内壁形成密封，进水口的阀体上设有的通道，阀芯主体与密封垫和定位锁紧帽形成一体化活塞式阀芯上下移动时，过水通道能改变水流量的大小。

YK43Y-16C进出口自带压力表先导活塞式蒸汽减压阀YK43Y自带压力表蒸汽减压阀压力表的安装设置

（1）应设置在便于观察、清理处，应避免受到辐射热、冻结或振动等不利因素影响；

　　（2）压力表应垂直安装，安装位置较高时，可略向前倾斜，以便于观察，但倾斜角度不得超过30度；

　　（3）一情况下压力表前应装有缓冲弯管，缓解压缩空气直接冲入弹簧弯管内，还可积存凝结水；

　　（4）压力表和缓冲弯管之间应装有三通旋塞或针型阀，以便更换和校验压力表。

　　4、压力表的使用要求压力表在安装前，应经***的计量部门对压力表进行校验，并出具校验合格证。使用中的压力表***每年校验一次，出现压力指示不灵，指针松动，刻度不清，表盘玻璃破裂，泄压后指针不回零位及铅封损坏等问题之一时，必须立即更换。

　　压力表示值超差的调整方法单圈弹簧管式压力表是工业上应用十分广泛的压力仪表，在检定过程中，示值超差问题比较普遍，具体的调整方法如下：

　　1、每一检***超差值相同。可以在升压以后，在除零点以外的*个检***重新安装指针，校准示值。

　　2、差值呈线性误差。误差逐渐增加时，将示值调节螺钉向外移以增加臂长；反之，则向内移，减少臂长。

　　3、示值超差先快（正误差）后慢（负误差）。反时针方向转动机芯，扩大拉杆与扇形齿轮的夹角；反之，则顺时针方向转动机芯，缩小夹角。经过调整后。误差呈线性误差，再移动示值调节螺钉即可。

　　4、示值在压力一半附近超差。升压以后，可在中间位置重新安装指针，若不能消除误差，就应该调整拉杆与扇形齿轮的夹角，进行综合调整。

　　5、仅有一两个点超差。检查机芯在该点附近的配合情况，当为正差时，齿轮啮合处有污物、毛刺；为负差时，齿牙磨损和有伤，应修补或更换。

　　6、对一块压力表多次调整，但来回差依然超差，且指针不回零位，则可能是弹簧管变形，需重新更换。

　　调整结束后，装配好仪表各部件，按照检定规程重新进行检定。

YK43Y-16C进出口自带压力表先导活塞式蒸汽减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
