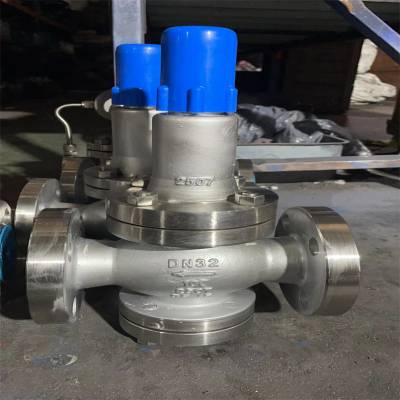

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀 2520超级双相不锈钢减压阀

2520超级双相不锈钢腐蚀性空气减压阀 产品说明

我公司本产品也可采用SAF 2205、S31803、F51；SAF 2507、S32750、F53；S32760、F55；S32205、F60；S32550、F61等材料生产。双相钢阀门所具有的优良的性能是由其材料的性能和阀门本身的结构特点所决定的。因此，我们先了解一下双相钢材料的特点:所谓“双相不锈钢"是在其固溶组织中铁素体相和奥氏体相大约各占一半一般少量相也不低于30%。是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。先导活塞式气体减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

2520超级双相不锈钢腐蚀性空气先导活塞式减压阀活塞式气体减压阀应用范围：

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀

活塞式气体减压阀产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。本实用新型涉及一种减压阀结构的技术领域，尤其是涉及一种用于减压阀的先导阀。

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀2520超级双相不锈钢减压阀综上所述，本实用新型的有益技术效果为：

1. 通过在上阀体与下阀体之间设置的套筒，套筒内设置有活塞，出口与套筒的下端连通，压缩弹簧的下端抵接在活塞，通过活塞分割套筒为两部分，使活塞的下表面与出口流出的液体连通，出口还通过节流装置与通孔的下端连通，从而在进口内进入带有压力的液体后，出口处的液体压力变化后，液体推着活塞在套筒内上下滑动，从而使其通过活塞的上下滑动，进而提高其使用寿命；

2.



2.通过本体与套筒的内壁配合，本体的侧壁上开设环形槽一，密封圈位于环形槽一内，环形槽一位于本体上，使环形槽一的加工比较方便，另一方面使本体与套筒之间密封性更好，且密封圈在环形槽一内使用寿命***；

3.通过将密封座进行硫化处理的橡胶制作，一方面增加密封座的强度，另一方面使密封座与塞体的连接更可牢，减少密封座的脱落。

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀

本具体实施方式的实施例均为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀背景技术：

减压阀是液压系统中常用的压力控制元件，是一种压力调节阀，常用作稳定油路工作压力。减压阀按结构和工作原理不同，可分为直动式减压阀和先导式减压阀。先导式减压阀需要使用先导阀，先导阀作为一种用于控制主阀的控制机构，先导阀是减压阀外部控制管路核心的功能性件，用于调节主阀的开启和闭合的大小，从而实现对主阀下游压力的控制。

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀

一种用于减压阀的先导阀，包括上阀体和下阀体；所述上阀体的***设有内螺纹部，该内螺纹部中穿设有压力设定螺钉；所述下阀体上设有均连通至其内腔的上游管路和下游管路；还包括位于中心线上的联动关闭系统，该系统包括下端从所述上游管路中穿出的中心杆，在所述中心杆上由上至下依次穿设有弹簧、膜片和挡片，

所述弹簧位于中心杆的***，所述膜片由夹块固定于中心杆的中部、其边缘夹设于所述上阀体和下阀体之间，所述挡片固定于中心杆底端、正对所述上游管路的管口；在所述弹簧的***还设有压块，所述压力设定螺钉的底端抵在所述压块。这样的结构中膜片固定在中心杆上，工作时，由于在中心杆在弹簧的作用下进行上下振动调节压力，从而中心杆带动膜片振动，由于膜片在连续折变的过程中容易老化，减少其使用寿命。

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀 2520超级双相不锈钢减压阀气体减压阀工作原理及其结构

减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开付阀瓣，介质由a孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

2520超级双相不锈钢腐蚀性空气先导活塞式减压阀活塞式气体减压阀标准规范：

设计制造标准：GB12246

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀 2520超级双相不锈钢腐蚀性空气先导活塞式减压阀结构特点和用途

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。由于在其组织中存在铁素体和奥氏体，因此它具备铁素体不锈所具有的较高强度、耐氯化物应力腐蚀性能和奥氏体不锈钢所具有的优良韧性和焊接性能的优点.其主要性能特点如下:

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀工作原理

1、当输出压力低于设定值时，活塞下侧的力大于上侧，活塞向上移动，推动阀盖上移，使调压阀口加大，由调压阀口进入输出腔的压缩空气的流量加大，输出腔的压力则随之上升。当输出腔的压力达到设定值时，活塞上、下两侧所承受的力处于平衡状态，活塞停止上移，调压阀口的开度保持不变。输出口输出压缩空气的压力和流量保持稳定。

2、当输出压力高于设定压力时，活塞上侧的作用力大于下侧，阀盖和活塞一起向下移动，使调压阀口开度减小，经调压阀口进入输出腔的气体的流量减小，则输出腔的气体的压力下降。若此时输出腔的压力仍高于设定值，则活塞仍继续向下移动，直至调压阀口完全关闭。此时阀盖上弹簧的力不再通过阀芯作用在活塞上，而是使阀盖底面的胶垫紧紧地压在调压阀口上，输入腔与输出腔之间通路被隔断。此时，如果输出压力等于设定压力值，则活塞停止运动。此时设定压力就是在调压阀口与溢流阀口同时关闭，阀处于静平衡状态时的出口压力。

3、若输出压力仍高于设定压力值，活塞继续向下移动，溢流阀口即阀芯的上端面与阀盖的底面脱离，输出腔与溢流腔连通，输出腔内气体经溢流阀口排出。随着输出腔内压力的下降，活塞下侧的压力高于上侧，使活塞与阀芯一起沿轴向向上移动逐渐关小溢流阀口的开度。当输出压力达到设定值时，溢流阀口与阀盖底面完全贴合，输出腔与溢流腔之间通路被隔断，溢流停止。此时，溢流阀口与调压阀口同时关闭，阀处于气体停止流动的静平衡状态。由于阀盖上、下侧所受气压处于相互抵消的平衡状态，所以，无论进气口的压力如何波动，都不能影响阀内压力平衡，因而能够确保出口压力始终稳定在所需要在设定值上，使阀具有良好的压力特性。

2520超级双相不锈钢腐蚀性空气先导活塞式减压阀减压阀的名词术语

1、直接作用式减压阀：利用出口压力变化，直接控制阀瓣运动的减压阀。

2、先导式减压阀：由主阀和导阀组成，出口压力的变化通过放大控制主阀动作的减压阀。

3、薄膜式减压阀：采用膜片作敏感元件来带动阀瓣运动的减压阀。

4、活塞式减压阀：采用活塞作敏感元件来带动阀瓣运动的减压阀。

5、波纹管式减压阀：采用波纹管作敏感元件来带动阀瓣运动的减压阀。

6、静态密封：出口流量为零时，减压阀的密封状态。

7、动态密封：出口介质截止断流时，减压阀的密封状态。

8、调压特性：进口压力一定，连续调节出口压力时，减压阀的卡阻和振动现象。

9、压力特性：稳定流动状态下，出口流量一定，进口压力改变时，出口压力与进口压力的函数关系。

10、流量特性：稳定流动状态下，进口压力不变，出口压力与流量的函数关系。

11、流量：在给定的出口压力下，其偏差在规定范围内所能达到的流量上限。

12、压力特性偏差值：出口流量一定，进口压力变化时，出口压力的变化值，通常减压阀的阀后压力p，应小于阀前压力的1/2，即p<0.5P1减压阀的应用范围较广泛，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量q(kg/s)或体积流量q(m3/s)表示。

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀减压阀的使用注意事项

1、为了操作和维护方便，该阀一般直立安装在水平管道上；

2、减压阀安装必须严格按照阀体上的箭头方向保持与流体流动方向一致，如果水质不清洁，含有一些杂质，必须在减压阀的上游进水口安装过滤器；

3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀；

4、减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在减压阀出水管后；

5、如果需要将减压阀安装在热水系统时，您必须在减压阀和膨胀水箱之间安装止回阀，这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀 2520超级双相不锈钢腐蚀性空气先导活塞式减压阀减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

Y42F-2520超级双相特种不锈钢腐蚀性气体减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
