| 产品特性：调节阀 | 品牌：申弘 | 型号：ZZY |
| 材质：不锈钢 | 连接形式：法兰 | 加工定制：是 |
| 公称通径：15-800mm | 适用介质：氮气、 氧气、 氢气、 空气 | 压力环境：常压 |
| 工作温度：常温 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：阀杆 | 形态：隔膜式 | 类型(通道位置)：直通式 |
| 标准：国标 | 密封形式：软密封型 | 规格：国标 |

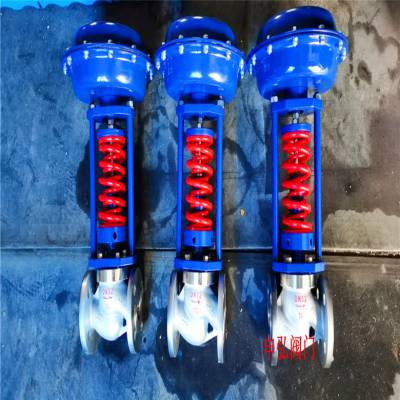

ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀 ZZY禁油脱脂氧气自力式压力调节阀 产品说明
本实用新型涉及一种自立式调节阀，特别涉及一种氧 气专用自立式调节阀。技术背景目前，自立式调节阀包括指挥器、接头、弹簧、左阀 体、右阀体、阀座、阀芯，由于阀芯采用橡胶隔膜，属于易燃品且易 破裂，安全性差且影响使用寿命；不能作为氧气专用的调节阀。
发明内容为了解决上述存在的问题，本实用新型提供一种安全 可靠且使用寿命长的氧气专用自立式调节阀。自力式氧气专用减压阀无需外加能源，利用被控介质自身能量作为动力源。引入执行机构控制阀芯位置来改变流通面积，改变流量，从而使阀后压力稳定到给定值，具有动作灵敏，压力波动小等特点。
由于工厂生产工艺的需要，蒸汽是***的工艺介质，需要从电厂或自有锅炉输入蒸汽，因电厂到工厂的距离较远存在压力波动较大的情况以及工厂在实际使用的流量波动范围较大，因此在进入工厂的蒸汽主管道压力进行减压稳压。
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀
具体选择时，应根据被调介质的种类、性质、温度、压力及工艺要求的其他条件，遵循以下的选择原则：
2 ZZY禁油脱脂氧气自力式压力调节阀自力式调节阀的选择
自力式调节阀在自控系统中，既是可调的节流元件，又是承受一定温度、压力的容器。所以在选择时，既要考虑其适用性，又要******。
2.3ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀 公称压力及压差的选择
2.4 ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀流量系数计算
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀选型特点：
方案采用自力式压力调节阀，因简单方便，维护量小，特别是在现场能适用在无电无气的场合，因此在蒸汽减压的系统中得到了广泛的应用，见以下特点：
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀
由调节阀、执行器和一个设定压力的弹簧组成，工作无需外部驱动能源，依靠介质本身对压力、温度、流量等工艺参数进行调节与控制。自力式调节阀选型主要是根据现场使用工况，使用介质、压力、温度、材质、作用形式、控制方式等一系列参数选型的，用户可提供以上技术参数让我司为您选型，或者像我司工作人员索要选型样本，选型样本内有详细介绍各种自力式调节阀型号、技术参数、作用原理、编号编制方法等一系列选型说明，下面就简单介绍一下自力式调节阀选型。
ZZY禁油脱脂氧气自力式压力调节阀自力式调节阀选型之作用：
自力式压力调节阀由执行器、弹簧、导管、阀体组成，用于调节介质压力，具有泄压、稳压、恒压、调压的功能；
自力式流量调节阀由执行器、导管、阀组组成，主要用于调节介质流量，控制精度可达95%。
自力式温度调节阀由温度传感器、毛细管、调节阀组成，主要调节介质温度，起到温度恒温、降温、升温的作用。
氮封装置由执行器、导管、调节阀组成，主要为储罐供氮、卸氮供气，超压泄压，恒压使用。
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀自力式调节阀结构选型：
ZZY自力式氧气调节阀产品特点
（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制***。
自力式氧气专用减压阀为阀后压力调节型（B型），压力分段范围15~3000Kpa，配用不同的检测执行机构，广泛应用于氧气及其它易燃易爆介质的减压稳压的自动控制。
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀
ZZY自力式氧气调节阀参数说明：
阀内件特点：1、内置波纹管，具有压力平衡结构，灵敏度高
2、结构紧凑，性能可靠，免于维护
3、采用标准模块化设计
阀体类型： 直通式
阀盖形式： 标准型
流量特性： 快开
口径范围： DN15-300(1/2”-12”)
压力等级： PN1.6、2.5、4.0、6.4Mpa（ANSI 150、300LB）
泄漏等级： ASME B16.104 VI（软密封）
ASME B16.104 Ⅳ（硬密封）
管道连接方式：法兰式、焊接式、螺纹式
设定值偏差：±8%
适用温度范围：-30° ～ 350°
执行机构类型：薄膜式执行机构（自力式）
活塞式执行机构（自力式）
波纹管式执行机构（自力式）
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀
具体技术方案如下 一种氧气专用自立式调节阀，包括指挥器、 接头、左阀体、右阀体、阀座、阀芯；所述的阀芯为活塞，活塞设置 在左阀体内，把左阀体隔成两个腔即反馈压力腔和开阀压力腔，活塞 的一端设有弹簧，弹簧设置在反馈压力腔内。
ZZY自力式氧气调节阀技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 |
| 允许压差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | ||||||||
| PN40 | 2.0 | ||||||||||||
| 阀盖形式 | 标准型-17～+300℃、高温型+300℃～+450℃ | ||||||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||||||||||||
| 阀芯形式 | 单座、套筒型阀芯 | ||||||||||||
| 流量特性 | 线性 |
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀 ZZY自力式氧气调节阀执行器参数
| 有效面积(cm ) | 32※ | 80 | 250 | 630 |
| 压力设定范围(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| ***压力阀正常工作的 *小压差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允许上下膜室之间*大压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" |
注：※该有效面积所对应的压力设定范围不适用于DN150-250。
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀 ZZY自力式氧气调节阀性能指标
| 设定值偏差 | ±8% | ||
| 允许泄露量 (在规定实验条件下) | 硬密封 | 4×0.01%阀额定容量 | |
| 软密封 | DN15～50 | DN65～125 | DN150～250 |
| 10气泡/min | 20气泡/min | 40气泡/min |
ZZY禁油脱脂氧气自力式压力调节阀工作温度
| 公称通径 | 15～125mm | 150～250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
| 冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
| 软密封 | ≤150℃ |
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀 ZZY自力式氧气调节阀零件材料
| 材料代号 | C（WCB） | P（304） | R（316） | |
| 主要 零件 | 阀体 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
| 膜盖 | A3、A4钢涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 弹簧 | 60Si2Mn | |||
| 导向套 | HPb59-1 |
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀 ZZY自力式氧气调节阀技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 |
| 允许压差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | ||||||||
| PN40 | 2.0 | ||||||||||||
| 阀盖形式 | 标准型-17～+300℃、高温型+300℃～+450℃ | ||||||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||||||||||||
| 阀芯形式 | 单座、套筒型阀芯 | ||||||||||||
| 流量特性 | 线性 |
ZZY自力式氧气调节阀执行器参数
| 有效面积(cm ) | 32※ | 80 | 250 | 630 |
| 压力设定范围(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| ***压力阀正常工作的 *小压差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允许上下膜室之间*大压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" |
注：※该有效面积所对应的压力设定范围不适用于DN150-250。
同现有技术相比，本实用新型阀芯采用金属活塞，在工作过程中 不能燃烧，安全性好且不易破裂，增长使用寿命；适于氧气专用。一种氧气专用自立式调节阀，包括指挥器、接头、左阀体、右阀体、阀座、阀芯；其特征在于所述的阀芯为活塞，活塞设置在左阀体内，把左阀体隔成两个腔即反馈压力腔和开阀压力腔，活塞的一端设有弹簧，弹簧设置在反馈压力腔
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀 ZZY自力式氧气调节阀安装维护
ZZYP-16P SUS304不锈钢禁油脱脂氧气自力式调节阀订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
