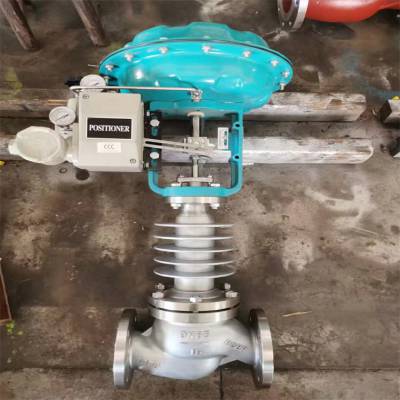

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀 ZJHM气动高温带散热片蒸汽调节阀 产品说明
本实用新型涉及压力调节阀技术领域，具体为一种高温散热型气动单座调节阀。采用阀杆加长提散热功能、散热更快。配有多弹簧气动薄膜式执行机构与散热型调节阀组成。气动散热型调节阀具有结构简单、操作力大、体形小、重量轻、流阻小、容量大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。

气动调节阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

　调节阀是自动控制系统的控制仪表之一。其选型的正确与否对系统工作好坏关系很大。调节阀选型中，一般应考虑以下几点：

　　(1)根据工艺条件，选择合适的调节阀的结构形式和材质;

　　(2)根据工艺对象的特点，选择合理的流量特性;

　　(3)根据工艺参数，计算出流量系数，选择合理的阀门口径。下面仅就上述提出的问题作简要的论述。

　　1.ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀 调节阀结构形式的选择

　　不同结构的调节阀有各自的特点，适应不同的需要。在选用时，要根据工艺介质的种类，腐蚀性和黏性，流体介质的温度、入口和出口压力、比重，流经阀的、最小流量，正常流量以及正常流量时阀上的压差等因素来选择。

　　2.调节阀气开、气关形式的选择

　　阀气开、气关形式选择原则主要从工艺生产的安全出发。当仪表供气系统故障或控制信号突然中断，调节阀阀芯应处于使生产装置安全的状态。例如，进人工艺设备的流体易燃易爆，为防止爆炸，调节阀应选气开式。如果流体容易结晶，调节阀应选气关式，以防堵塞。

　　3.调节阀流量特性的选择

　　目前国产调节阀流量特性有直线、等***比和快开三种。它们基本上能满足绝大多数控制系统的要求。快开特性适用于双位控制和程序控制系统。调节阀流量特性的选择实际上是指直线和等***比特性的选择。

ZJHM气动高温带散热片蒸汽调节阀气动调节阀该如何选型 　　

确定气动调节阀在设备或装置中的用途，确定气动调节阀的工作条件：适用介质、工作压力、工作温度等等。 　　

确定与气动调节阀连接管道的公称通径和连接方式：法兰、螺纹、焊接等。 　　

确定气动调节阀的型式：单座，双座、套筒、三通等。 　　

确定动作方式可分为：直行程和角行程两种方式。 　　

选择气动调节阀的种类：闭路气动调节阀、调节气动调节阀、安全气动调节阀等。 　　

确定气动调节阀的参数：对于自动气动调节阀，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。 　　

确定操作气动调节阀的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

根据管线输送的介质、工作压力、工作温度确定所选气动调节阀的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀

1、安装方便：自动调节；配备简朴灵活。轻松设定阀门的正向和反向行为、流量特性、行程限制和分程操作。

2、定位仪耗费的气体很少，惟独在输出压力下降时才排气，因此大多数情况下处在不消耗气体的状态。选用5段脉冲压电阀门控制方式，可实现高速准确的闸阀定位。

3、智能通讯与现场显示功能，方便维护人员检查和检修阀门的运行状况。

4、具有气动调节阀自诊断功能。智能电动定位仪可让您定量测量和确诊气动调节阀和执行器的性能。检验气动调节阀的行程变化，测量调节阀极限位置的变化，确诊使用时调节阀的磨损，密封气动执行机构。安全性为闸阀维护和系统运行带来了科学的安全保障。

智能型气动调节阀选型

(1)阀体参数：公称通径、工作压力、工艺介质、使用机会、阀体材料等一组参数。

(2)执行器参数：执行器形状、控制方法、控制信号（4-20mA、1-5V）、运行模式（气开型、气闭型）

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀ZJHM气动高温带散热片蒸汽调节阀背景技术：

气动调节阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施，气动调节阀采用压缩空气作动力源，通过活塞的运动，达到使阀门自动启闭。市场上的压力调节阀在使用中无样液收集功能，使用者无法对液体在流动过程中变化状态进行样液收集，同时样液收集过程中，调节阀易发生漏液情况，为此，我们提出一种高温散热型气动单座调节阀。

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀技术实现要素：

本实用新型的目的在于提供一种高温散热型气动单座调节阀，以解决上述背景技术中提出的市场上的压力调节阀在使用中无样液收集功能，使用者无法对液体在流动过程中变化状态进行样液收集，同时样液收集过程中，调节阀易发生漏液情况的问题。阀芯具有丰富的Cv值，阀座关闭密封性能符合调节阀国际行业标准，调节阀配用多弹簧式薄膜执行机构，具有结构小输出力大，更适用于要求可靠性及关闭性能高的高温场合下的小流量控制使用。广泛应用于电力、冶金、化工、石油、印染、轻纺、制药、造纸等工业部门的生产自动化控制。

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀

ZJHM高温带散热片气动调节阀结构特点：

1、ZJHP型气动调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的(0-10mA ?DC或4-20mA ?DC)电流信号，由调节器将压缩空气，转换成相对应的气源压力信号输入输出，(可实现分程控制段幅信号)，从而改变阀门开度位移，达到对流体介质的工艺参数***调节控制。

2、ZJHP型气动单座调节阀按作用模式可分；

正作用:气闭式-常开型(当信号压力增大时阀位向下位移)，《B型》

反作用:气开式-常闭型(当信号压力增大时阀位向上位移)，《K型》

3、ZJHP型气动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。

4、直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好，泄漏量小，动作灵敏，流体通道呈S流线型，压降损失小，阀容量大，流量特性***，可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。

5、通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性:等***比(对数)性，直线性，快开特性。

6、根据使用工况要求,阀芯可设计制作成；软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类,气体类等介质)。

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀

为实现上述目的，本实用新型提供如下技术方案：一种高温散热型气动单座调节阀，包括钛铝合金阀体和阀芯，所述钛铝合金阀体的两端安置有法兰盘，且钛铝合金阀体的下端一侧固定有采样机构，所述阀芯设置于钛铝合金阀体的内侧中部，且阀芯的外壁顶部贴合有活塞，所述活塞的中部***连接有阀针，所述钛铝合金阀体的内侧顶部贴合有密封层，且钛铝合金阀体的顶部设置有固定支架，所述固定支架的顶部设置有膜室，且膜室的中部内壁贴合有膜片，所述膜室的***中部连通有气缸连接管道，所述阀针的上端外壁设置有***压缩弹簧，且阀针的中部外壁固定有夹板，所述夹板的中部固定有指针，所述固定支架的内壁焊接有安置板，且安置板的内壁连接有行程刻度。

优选的，所述钛铝合金阀体与采样机构之间为连通结构，且采样机构呈倾斜状分布。

优选的，所述采样机构包括有连接管道、*压缩弹簧、密封盘、限位环、z型连接杆、密封盖、滑轨和滑板，且连接管道的顶部内部设置有*压缩弹簧，所述*压缩弹簧的下端连接有密封盘，且密封盘的下端底部贴合有限位

优选的，所述密封盘通过*压缩弹簧与连接管道之间为弹性结构，且密封盘与限位环之间相互贴合。

优选的，所述固定支架呈矩形状分布，且固定支架与膜室之间为焊接。

优选的，所述安置板沿固定支架的竖直中轴线对称分布，且固定支架与安置板之间为焊接一体化结构。

ZJHM高温带散热片气动调节阀主要技术和性能参数

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

ZJHM气动高温带散热片蒸汽调节阀执行机构主要技术参数

ZJHM高温带散热片气动调节阀主要性能指标

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀注：本产品执行GB/T4213-92***。

ZJHM高温带散热片气动调节阀

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

ZJHM高温带散热片气动调节阀主要外形尺寸

本实用新型公开了一种高温散热型气动单座调节阀，包括钛铝合金阀体和阀芯，所述钛铝合金阀体的两端安置有法兰盘，且钛铝合金阀体的下端一侧固定有采样机构，所述阀芯设置于钛铝合金阀体的内侧中部，且阀芯的外壁顶部贴合有活塞，所述活塞的中部***连接有阀针，所述钛铝合金阀体的内侧顶部贴合有密封层，且钛铝合金阀体的顶部设置有固定支架。该高温散热型气动单座调节阀设置有采样机构，采样机构呈倾斜状分布，整个钛铝合金阀体与采样机构采用铸造一体成型，其结构稳定，密封强度高，能够有效***整个钛铝合金阀体有效使用，***整个结构的合理性，同时钛铝合金阀体其高效的导热功能，能够起到一定的高温散热效果。

ZJHM-16P气动阀杆加长高温带散热片套筒蒸汽调节阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
