ZZYVP-16C封闭储存物料储罐自力式角式氮封阀 ZZYVP自力式角式氮封阀产品说明

本实用新型涉及化工设备技术领域，具体涉及一种储罐氮封装置。在化工生产领域，很多物料会自然挥发，或者与空气里的氧气接触后生成各类化合物，这些挥发物质有些具有毒性或难闻的气味，会对大气环境产生严重的危害，与空气混合后发生反应的物质会生成其它化合物，甚至会发生爆燃或者爆炸，埋下安全隐患。为解决上述问题，目前应用最多的是惰性气体保护技术，即将物料储存容器内其接触到的空气置换为难以与物料发生反应的惰性气体(比如氮气和氩气)，同时将储存容器进行密封，以此达到封闭储存物料的目的。由于氮气的获取较氩气更加容易且成本较低，在使用范围上也更加普遍，所以在国内惰性保护技术也被称为氮封技术。

自力式调节阀也叫自力式控制阀，是一种新型的调节阀种类，顾名思义就是不需要外接电源和二次仪表，依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，利用阀输出端的反馈信号（压力、压差、温度），通过信号管传递到执行机构，驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。

自力式调节阀按照结构功能，一般可分为：自力式温度调节阀、自力式压力调节阀、自力式流量调节阀等等，能够适用于大多数流体介质进行自动调节。它能够***将流体介质的自身能能量转化成驱动力，从而控制阀门开启关闭。

随着工业自动化水平的不断提高，自力式调节阀在工业生产过程中发挥着越来越重要的作用。作为一种重要的控制元件，选择合适的自力式调节阀对于***系统的正常运转、提高生产效率以及增强生产安全性都具有不可忽视的重要性。那么，如何选择合适的自力式调节阀呢？下面，我们就来详细地了解一下自力式调节阀的选型标准。

三、ZZYVP-16C封闭储存物料储罐自力式角式氮封阀 ZZYVP自力式角式氮封阀结构

不同的自力式调节阀在结构上也具有一定的差别。例如，特别适合高精度调节的自力式调节阀采用的结构就与普通的调节阀有所不同。因此，在选择自力式调节阀时，需要仔细考虑其结构特点是否可以满足实际的使用要求。同时，还需关注阀门材质、垫片材料、封闭弹簧等结构细节，以***该自力式调节阀能够长期稳定地运行。

综上所述，自力式调节阀的选型标准主要涵盖三个方面。首先是使用场景，不同的生产领域对自力式调节阀的要求也不同；其次是调节参数，需根据具体需求选择合适的自力式调节阀；***是结构特点，必须选择款式结构合理、质量可靠的产品。只有在综合考虑这三个方面的因素后，才能选择到真正适合自己的自力式调节阀。

ZZYVP-16C封闭储存物料储罐自力式角式氮封阀自力式调节阀工作原理：

当介质流体从阀前流过经过阀芯阀座节流后，转化为阀后压力。然后经过管线输入上腔室作用在顶部的托盘上，这时产生的作用力会与弹簧的反作用力相对等。这样就决定了阀芯阀座的相对位置，从而控制阀后压力。当阀后压力增加时作用在顶盘上的作用力也随之增加，使阀芯关关向阀座的位置，这样阀芯和阀座之间的间隔就减小，流阻变大阀后压力降低。直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使阀后压力下降到预设值。当阀后压力降低时，作用方向与之前所说相反，这就是自力式调节阀的工作流程了。

ZZYVP-16C封闭储存物料储罐自力式角式氮封阀 ZZYVP自力式角式氮封阀技术实现要素：

本实用新型所要解决的技术问题是：提供一种储罐氮封装置，***解决了氮封装置自动化程度低和呼吸阀损耗氮气多的问题，整体结构简单，自动化程度高，氮气损耗少，安全性高。氮封阀无需外加能源，利用被调介质自身能量为动力源。自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。阀门自己内部通过阀芯、膜片、弹簧等机械元件的互相作用来稳定出口处P2的压力。

  ZZYVP-16C封闭储存物料储罐自力式角式氮封阀 工作过程：

当入口P1的压力升高时，出口P2压力会有随之升高的趋势，P2压力的微笑升高会透过膜片作用到下面大的气室里，在大膜片的放大作用下，弹簧会被压缩，则与弹簧相连的阀芯会向减小阀门开度的方向运动，这样就减少了流量和出口压力P2，从而达到了出口P2稳压的目的；反之亦然。
   氮封阀是***的毫巴级调压阀，相对于出口压力大的压力调节阀它的膜片会大的多，拿德国Mankenberg的减压阀DM762为例，762的膜片直径范围从220mm到500mm，出口稳压的范围相应的由0.015-0.030bar到0.1-0.52bar***至0.002-0.003bar到0.012-0.07bar,可见膜片越大出口压力实现的稳压值越小。
   一般氮封阀都有控制管和泄漏管。控制管可以提高阀门的灵敏度，而泄漏管是预防膜片破裂后介质泄漏到弹簧空间内，泄漏管可以将介质送回合适的储存空间而不是排入空气。另外当通径大、流量大时可以采用先导式组合氮封阀，一般用在大型储罐上。先导式氮封阀是由溢流阀、毫巴减压阀、过滤器和截止阀等组合而成的。

为解决上述技术问题，本实用新型的技术方案是：优选的，所述的呼吸阀包括呼吸阀壳体、正压阀盘、正压阀座、负压阀盘、负压阀座、防爆阻火芯等组成，正压阀盘和负压阀盘布置在同一轴线上，在呼吸阀壳体内设有专门的进气通道，呼吸阀的进气和出气均通过同一壳体开口；防爆阻火芯则安装在呼吸阀壳体开口处，其中心轴线与正压阀盘和负压阀盘的中心轴线成垂直布置；由中心固定螺栓将防雨罩和防爆阻火芯连成一体；带有凹槽的上压盖用单头螺栓紧密连接在呼吸阀壳体之上面。

ZZYVP-16C封闭储存物料储罐自力式角式氮封阀

ZZYVP-16C封闭储存物料储罐自力式角式氮封阀由于采用了上述技术方案，本实用新型的有益效果是：

1.本实用新型可以对储罐运行状态的集中实时监控，通过自动控制系统对储罐的氮封启停、氮封等状态的选择，灵活性更强，克服自立式氮封阀必须人员到现场进行启停氮封、修改压力设定等繁琐操作；

2.本实用新型呼吸阀密封性好，不会以为呼吸导致氮气过多的消耗；

3.本实用新型增加了安全阀，***储罐的安全使用。总之，本实用新型整体结构简单，自动化程度高，氮气损耗少，安全性高。

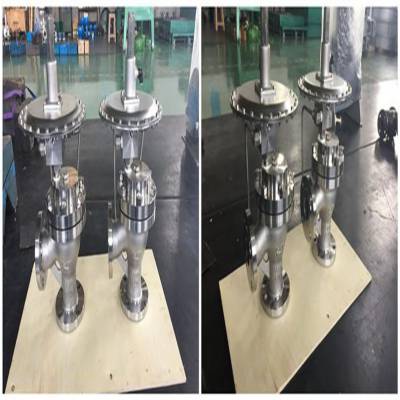

ZZYVP-16C封闭储存物料储罐自力式角式氮封阀 ZZYVP角式氮封阀

ZZYVP自力式角式氮封阀性能指标

ZZYVP-16C封闭储存物料储罐自力式角式氮封阀工作温度

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

ZZYVP-16C封闭储存物料储罐自力式角式氮封阀

常用的氮封系统在实际使用过程中存在着一些缺陷，例如：自动化和系统集成程度低，无法实现对储罐的运行状态的实时监视和控制调整，启停储罐的氮封必须由操作人员在现场开启或关闭关断阀来实现，工作量非常大；另外呼吸阀密封不好，导致储罐在无操作时氮气会从呼吸阀漏出的问题，一方面会导致氮气消耗量增加，另一方面氮气会夹带物料到排空和尾气处理系统，从而增加物料损失和给尾气处理系统带来困难。

ZZYVP-16C封闭储存物料储罐自力式角式氮封阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们申弘阀门的技术为您审核把关。产品所属调节阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
