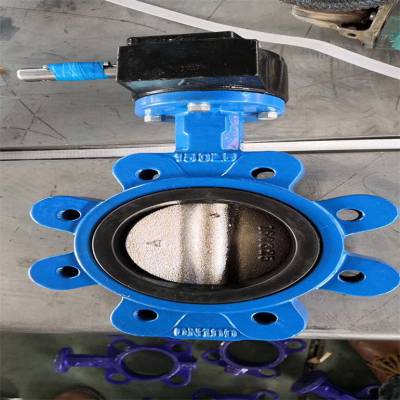

LT型涡轮半凸耳阀板不锈钢衬胶蝶阀产品说明

本实用新型涉及半凸耳蝶阀，具体为一种改进型涡轮半凸耳蝶阀。半凸耳蝶阀是用双头螺栓将阀门连接在两管道之间，其结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于*开启位置时，蝶板厚度是介质流经阀体时阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属密封两种密封型式。

弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。而这些半凸耳蝶阀一些特殊环境下安装时，比如在较狭小的空间里，将蝶阀安装上去后，由于半凸耳对空间的占用且不可旋转性，从而导致半凸耳会顶在管道或者墙壁上，在进行工作时将非常麻烦。软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要LT型涡轮半凸耳阀板不锈钢衬胶蝶阀特点为:

1、设计新颖、合理、结构*，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

LT型涡轮半凸耳阀板不锈钢衬胶蝶阀技术实现要素：
本实用新型所解决的技术问题在于提供一种改进型涡轮半凸耳蝶阀，以解决上述背景技术中的缺点。
本实用新型所解决的技术问题采用以下技术方案来实现：一种改进型涡轮半凸耳蝶阀，包括蝶阀体和半凸耳，所述半凸耳通过旋转连接件连接在所述蝶阀体上，所述旋转连接件的底端设置在所述蝶阀体的上表面，所述半凸耳和旋转连接件之间通过所述旋转连接件由外套筒、内套筒、轴承和密封圈，所述外套筒套在所述内套筒上，所述外套筒和内套筒的连接处通过所述轴承连接，在所述外套筒的底部设有所述密封圈。

自控系列中，蝶阀相对来讲小型轻便，结构简单，操作扭矩小，容易拆卸维修，位置可任意安装。并且经济便宜，还可控制调节流量，流量特性好，可选择多种材质及密封组件搭配，从常压到高压，从低温到高温，可适用多种介质工况。

手动蝶阀型号可以分为手柄蝶阀和涡轮蝶阀两种，按照链接方式又有对夹式蝶阀和法兰式蝶阀的区别。手动蝶阀常用的型号，我们可以分成对夹式手动蝶阀和法兰式手动蝶阀来介绍。对夹式手动蝶阀常用型号有D71X和D371X。其中D表示蝶阀，3表示涡轮传动（手柄传动忽略不写），7表示对夹式，X表示橡胶密封。法兰式手动蝶阀型号有D41X和D341X。其中4代表连接形式为法兰式。其他代号含义与对夹式手动蝶阀相同。

另外手动蝶阀内部没有连接杆和螺栓等，使用起来更加可靠，使用寿命也能得到延长。手动蝶阀通常为双向密封，如果没有特殊要求，在管道上的安装是不受介质流向影响的。手动蝶阀尤其是手柄蝶阀，操作力矩有限，所以不适合做大口径阀门。通常手动蝶阀型号可以做到的口径大小为250mm，超过这个尺寸就需要根据情况安装涡轮头或者电、气动装置。手动蝶阀在给排水、电力、化工、石油、水利、市政建设等领域都有广泛的应用。

LT型涡轮半凸耳阀板不锈钢衬胶蝶阀

一、按照驱动方式分类

电动蝶阀：电动执行机构和蝶阀阀体。

气动蝶阀：气动执行机构和蝶阀阀体。

手动蝶阀：手动装置和蝶阀阀体。

液动蝶阀（液控系统配套使用）。

二、按照结构形式分类

中线蝶阀

双偏心蝶阀

三偏心蝶阀

三、按照密封面分类

软密封材质：丁晴橡胶，氟橡胶；三元乙丙橡胶，聚四氟乙烯）；

金属硬密封材质：不锈钢材质，STL合金堆焊。

四、手动装置选配

手柄（一般小口径的用手柄）

涡轮（口径超大于DN150，一般配套涡轮。）

五、按照连接方式

对夹式连接（比较常用）

法兰式连接（用于大口径，一般超过DN300以上）

卡箍式连接（用于快装，一般用在卫生级的食品行业）

六、蝶阀阀体根据不同的介质选择不同的材质

普通的材质：球墨铸铁、铸钢（碳钢）；

不锈钢材质：SUS304、SUS316、SUS316L；

防腐蚀等特殊材质：UPVC,CPVC，聚四氟乙烯。

七、现场如有防爆要求则可以选择

电动隔爆蝶阀

气动防爆蝶阀

八、蝶阀的现场应用

软密封蝶阀（一般用于介质为水的管线中）

金属密封蝶阀（一般用于密封要求较高管线中，耐压耐温）

卫生级别蝶阀（一般用于食品行业）

低负载通风蝶阀（一般用于通风管道、除烟除尘管道上）

软密封凸耳蝶阀是用双头螺栓将阀门连接在两管道法兰之间，其结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。台臣软密封凸耳蝶阀处于*开启位置时，蝶板厚度是介质流经阀体时阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。软密封凸耳蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

LT型涡轮半凸耳阀板不锈钢衬胶蝶阀凸耳蝶阀采用标准：
设计标准【API609-83】
法兰连接尺寸【ANSIB16.5】
结构长度【ANSIB16.10-1992】
压力试验【API598-82】
凸耳式蝶阀技术参数：
蝶阀型号：D71H、D373H、D373W、D71X、D371X；
通经：DN50-800MM；
压力PN1.6-4.0、150LB-300LB；
材质：球墨铸铁、铸钢、不锈钢；
温度：软≤90℃、硬≤325℃；
介质：水、蒸汽、邮品、酸碱类、海水等；

以上显示和描述了本实用新型的基本原理和主要特征及本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
