| 产品特性：蝶阀 | 品牌：申弘 | 型号：ZAJW |
| 结构形式：垂直板式 | 3C阀门类别：工业 | 加工定制：是 |
| 材质：碳钢 | 连接形式：法兰 | 适用介质：空气 |
| 压力环境：低压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：电子 | 零部件及配件：执行器 |
| 用途：风量调节 | 类型(通道位置)：直通式 | 口径：15-3600 |
| 公称通径：15-3600 | 安装尺寸：15-3600 | 规格：国标 |

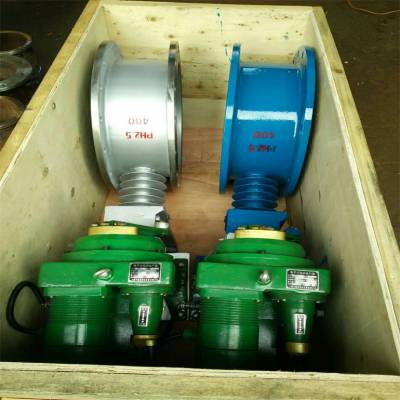

电动通风蝶阀 通风蝶阀 D941W通风蝶阀 电动通风调节蝶阀 电动开关阀门 电动风门 通风蝶阀 ZAJW智能一体化调节型电动通风蝶阀
ZAJW智能调节型电动通风蝶阀产品说明
电动通风调节蝶阀主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。是采用电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。电动通风调节蝶阀具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。
一、ZAJW智能一体化调节型电动通风蝶阀蝶阀的选型
确认好介质，温度，使用压力，选择好的蝶阀的口径，阀体材质，密封材质，阀板材质，连接方式。电动蝶阀有开关型和调节型两种，采用一体化结构，接入220VAC，或380V电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。阀V4系列电动蝶阀适用于暖通与制冷行业，同时亦可用于工业领域、一般服务领域与水处理。电动蝶阀，有开关型和防爆型，室内型和户外型。工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来***控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。 广泛应用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业的工业过程自动控制系统中。电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
电动蝶阀的选型与以下几个因素有关：
1.介质特性：要根据介质的流体性质、温度、压力、浓度、颗粒物质等参数来选择适合的电动蝶阀。不同介质的滑动摩擦、腐蚀性、磨损程度和粘稠度等差异，需要考虑到这些特性才能做出合适的选择。
2.流量特性：应根据流量的需求以及管道的直径、长度等参数来确定电动蝶阀的大小。对于大流量需求，通常需要较大的阀门；而对于小流量需求，则需要选择尺寸较小的阀门。
3.操作方式：电动蝶阀的操作方式影响着其应用场景的可行性。例如，在高温、高压、强腐蚀或有毒介质的情况下，采用手动阀的操作并不安全，更适合使用电动控制系统或气动控制系统。
4.工作温度：电动蝶阀的工作温度范围也是一个重要的选择因素。阀门材质和密封件材质需要根据介质温度选择合适的材料，以确保阀门在高温环境下良好工作。
5.安装方式：电动蝶阀的安装方式包括法兰连接、螺纹连接、对夹连接等。要根据管道系统的连接方式和要求来选择合适的安装方式。
二、ZAJW智能一体化调节型电动通风蝶阀电动执行器的选型扭矩的选择
电动执行器的设计一般都使其满足工况的需要，并按照阀的工作特性设计制造电动执行器，每种电动阀门在其开启、运行、关闭等工作情况时，需要一定的扭矩作为动力来驱动阀门进行工作，所以电动执行器的设计对于其输出转矩的考虑是非常重要项目，每种电动执行器本身都具有ZUI大输出转矩参数，所以在选择电动执行器时一定要使电动执行器的ZUI大输出转矩大于阀门实际所需的ZUI大转矩，这样才能***阀门的开启和关闭。
如果您选择的是那种具有蝶阀，又有电动执行器的品牌，比如，他们就可以直接帮您选型好合适的蝶阀和电动执行器组成的进口电动蝶阀。
电动蝶阀操作推力：阀门电动装置的主机结构有两种：一种是配置推力盘；另一种是不配置推力盘。输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩。
输出轴转动圈数：阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。
三、ZAJW智能一体化调节型电动通风蝶阀电动蝶阀阀杆直径的选择
阀杆直径的选择主要考虑与明杆阀门选配电动执行器的注意事项，阀门的阀杆直径不能大于电动执行器允许的ZUI大阀杆直径。
对于部分回转阀门及多转式阀门的暗杆阀门虽然不用考虑阀杆的直径问题，但对于阀杆直径与建及键槽的尺寸在选择时应充分考虑。
因此，如果电动蝶阀装置允许通过的ZUI大阀杆直径不能通过所配阀门的阀杆。
总结：不同品牌的电动蝶阀具有不同的技术水平和质量水平，需要考虑到这些因素来选择一款性价比较高的电动蝶阀。
风蝶阀有开关型和智能型二种，电动通风蝶阀与R执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。本 蝶阀 采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响电动通风蝶阀用途本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
ZAJW智能一体化调节型电动通风蝶阀其主要特点为：
1、设计新颖、合理、结构*，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准:GB/T12238-2008 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-199
ZAJW智能一体化调节型电动通风蝶阀主要技术参数
公称通径 | DN（mm） | 500-2000 | ||
公称压力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
试验压力Ps（MPa） | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1.5%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
ZAJW智能一体化调节型电动通风蝶阀主要零件的材质
阀体 | 铸钢、不锈钢、铬镶钼铣钢、铬钼钛钢等特殊材料 |
蝶板 | 铸钢、不锈钢、铬镍银钛钢、铬钼钛钢等特殊材料 |
密封圈 | 与阀体相同 |
阀杆 | 碳钢、2Cr13、不锈钢、铬钼钍钢 |
填料 | 氟塑料、柔性石墨 |
ZAJW智能一体化调节型电动通风蝶阀型号、规格
类别 | 直行程 | 角行程 | ||
常温型 | 中温型 | 常温型 | 中温型 | |
型号 | ZDLW-6B（K） | ZDLW-6B（K）G | ZDRW-6B（K） | ZDRW-6B（K）G |
规格 | DN600～2000 | DN50～1000 |
ZAJW智能一体化调节型电动通风蝶阀安装说明7大步:
1、根据介质流动方向进行安装;优先考虑卧式安装。
2、通风蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件 次拧紧，以 受力不均而造成法兰连接处泄漏。
3、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂 锈油。阀门两端应用盲板保护法兰密封面。
4、通风蝶阀安装时，应以蝶板处于关闭位置为宜， 止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。
5、阀门与管道连接时，要求管道上使用对焊钢法兰或通风蝶阀 用法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔 样大，以***垫圈的有效密封面。
6、阀门在使用时，如发现故障，应立即停止使用。
7、通风蝶阀出厂时已将控制机构的启闭行程调好，为 止电源接通时方向搞错，用户在第 次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否 致。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
