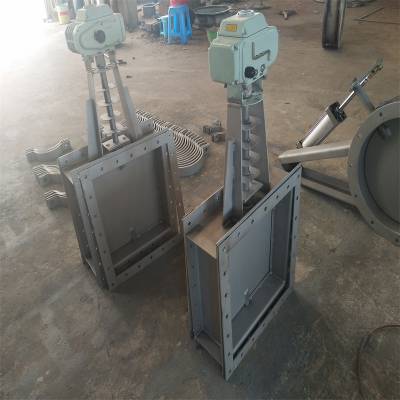

FD941W电动超高温方形蝶阀 产品说明
1.FD941W电动超高温双相钢散热方形蝶阀 方形蝶阀主要用途与适用范围

本阀门广泛应用在冶金系统的热风炉、加热炉、换热器、除尘器等系统的冷风、空气及烟气管道上，可远距离控制或现场操作。可与蜗轮装置或电（气）动装置配套组合成不同性能的阀门。是我公司的一种新型节能可靠的气流调节设备。百叶式电动气流调节阀适用于冶金、矿山、煤炭、建材、化工、电力等行业的风机进、出口及通风管道上，对管路中流量进行电动调节。设计新颖、结构合理、重量轻、采用多轴多叶式、流阻小、流体均匀、启闭力小、转动灵活可靠。配用Z型或ZA型电动装置，可单独操纵或远距离集中控制，是各种风管系统中理想的气流调节设备。

电动蝶阀规格型号有几种的文章，现在就为大家来简单介绍下电动蝶阀选型，电动蝶阀规格型号有几种，希望对各位小伙伴们有所帮助。

电动蝶阀分开关型和调节型两种，具有结构简单、流通能力大、适用范围广、性价比高等特点，配锐博CHR、CHQ、381R、PSQ等电动执行器，可以开关量控制，也可以接收PLC、DCS等上位机的4-20mA或者1-5V控制信号，实现连续调节。电动蝶阀广泛适用于给排水、矿山冶金、环保、造纸、化工等行业。

电动蝶阀根据结构可分为电动中线软密封蝶阀、电动双偏心蝶阀、电动三偏心蝶阀、电动衬胶蝶阀、电动衬氟蝶阀等，根据功能又可分为电动软密封蝶阀、电动金属密封蝶阀、电动通风蝶阀、电动真空蝶阀、电动伸缩蝶阀、电动卫生级蝶阀等，根据连接方式分为电动对夹蝶阀、电动法兰蝶阀、电动焊接蝶阀等等。

　　在选型时，根据介质温度的不同，在常温时，可以选择电动软密封蝶阀，在温度较高时(高于150度)，则必须选择电动金属密封蝶阀。中线密封蝶阀适用于开关两位控制的场合，而三偏心蝶阀，则因具有近似等***比的流量特性，比较适用于需要连续调节的工况。而对于腐蚀性的介质，可以使用电动衬氟或者电动衬胶蝶阀。在需要抽真空的场合，还有电动真空蝶阀可以选用。在大口径的通风管道或者烟气管道上，电动通风蝶阀、电动烟气蝶阀就比较适用了。

1、电动蝶阀d941x-16型号: d代表蝶阀。

2、 9代表驱动装置是电动。

3、 4代表阀门与管道的连接方式是法兰连接。

4、 1有两种说法，***种是阀门是中线的，那阀门就有可能是阀体内衬胶的软密封蝶阀，***种说法是垂直板式（阀门全关时，蝶板和通道垂直），那就有...。

FD941W电动超高温双相钢散热方形蝶阀选型原则

阀杆直径：对多回转类明杆阀门，便不能组装成电动阀门。因此，如果电动蝶阀装置允许通过的阀杆直径不能通过所配阀门的阀杆，电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。

操作力矩：

操作力矩是选择阀门电动装置的最主要参数。电动不锈钢蝶阀运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置， 阀门电动蝶阀装置是实现阀门程控、自控和遥控不可缺少的设备。因此，正确选择阀门电动装置，对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常，正确选择阀门电动蝶阀装置的依据。

电动装置输出力矩应为阀门操作力矩的1.2-1.5倍。

电动蝶阀操作推力：

阀门电动装置的主机结构有两种：一种是不配置推力盘。紧急切断阀输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩；另一种是配置推力盘。

输出轴转动圈数：阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。H为阀门开启高度，要按M=HZS计算(M为电动装置应满足的总转动圈数。S为阀杆传动螺纹螺距，Z为阀杆螺纹头数。

有开关型和调节型两种，采用一体化结构，接入220VAC，或380V电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。阀V4系列电动蝶阀适用于暖通与制冷行业，同时亦可用于工业领域、一般服务领域与水处理。电动蝶阀，有开关型和防爆型，室内型和户外型。工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来***控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。　广泛应用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业的工业过程自动控制系统中。电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

相信通过电动蝶阀规格型号有几种这篇文章能帮到你，在和好朋友分享的时候，也欢迎感兴趣小伙伴们一起来探讨。

2.FD941W电动超高温双相钢散热方形蝶阀方形蝶阀工作原理及结构特点

该阀为截止类阀门，主要部件由阀体、蝶板、连杆、驱动装置等部件组成。阀门工作原理是驱动装置输出力矩通过阀轴与连杆机构使蝶板作0-90°的旋转，起到截断或流通介质作用，本阀不*用于调节介质之用。采用优质碳素钢钢板焊接。具有重量轻，刚度好，结构紧凑，耐温，防腐，密封面无磨损、漏风小等特点。

FD941W电动超高温方形蝶阀 产品名称：方形蝶阀

1.型号:蜗轮传动[FD341W]、气动[FD641W]、电动[FD941W];

2.规格尺寸:120×120～3000×3000;

3.公称压力：0.1MPa;

4.适用温度：≤300;

5.材质:不锈钢，铸钢;

6.方形蝶阀连接尺寸；

FD941W电动超高温方形蝶阀 外形尺寸

FD941W电动超高温方形蝶阀 外形尺寸

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

FD941W电动超高温双相钢散热方形蝶阀具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，***蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

FD941W电动超高温方形蝶阀 安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构***，占用的管道安装空间更大。

法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免***橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
