| 产品特性：截止阀 | 品牌：申弘 | 型号：310S |
| 连接形式：法兰 | 材质：合金钢 | 公称通径：15-1600mm |
| 3C阀门类别：工业 | 适用介质：各种高腐蚀化学介质 | 压力环境：常压 |
| 工作温度：高温 | 标准：国标 | 外形：中型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：手轮 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 规格：15-1600 |

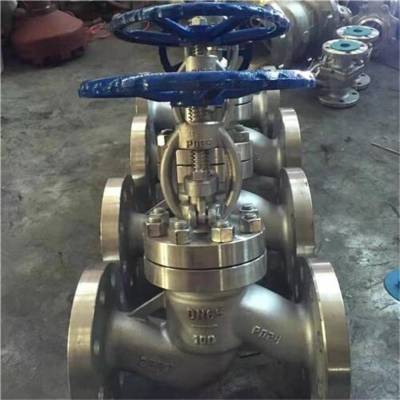

310S*耐热不锈钢截止阀特点 310S*耐热不锈钢截止阀 *耐热不锈钢截止阀 3*耐热截止阀
310S耐热双相不锈合金钢截止阀 310S*耐热特种合金钢截止阀产品说明
310/310S耐热不锈钢(UNSS31000/S31008)主要用于高温环境。其较高的铬含量及镍含量***了良好的抗腐蚀能力及抗氧化能力。与奥氏体304合金相比，它在室温下强度要高一点。法兰截止阀产品由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。铸钢法兰截止阀可以适用425°C以下石油、化工、制药、化肥、电力行业等各种的工况上，截断或接通调节管路介质，还可以改变阀瓣的设计，做节流阀或者调节阀使用。启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为对焊连接，适应不同的接管要求。阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。阀门具有上密封结构,***阀门开启运行时阀杆处不会外漏。电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
310S耐热双相不锈合金钢截止阀 310S*耐热不锈钢截止阀特点
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
【310S*耐热不锈钢截止阀设计标准】
法兰截止阀型号：J41H,J41W,J41Y
结构长度：GB/T 12221
法兰连接：GB/T 9113 JB/T 79
试验与检验：GB/T 13927 JB/T9092
【310S*耐热特种合金钢截止阀特点】
1、产品结构合理、密封可靠 ；
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长 ；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能 ；
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要；
5、阀芯可根据需要做承切断型和调节型。
【310S*耐热特种合金钢截止阀性能参数】
型号 | J41H-16C～160C | J41Y-16C～160C |
工作压力（MPa） | 1.6～16.0 | |
适用温度（℃） | ≤425 | |
适用介质 | 水、蒸汽、油品 | |
材料 | 阀体、阀盖 | 碳素钢 |
阀杆 | 铬不锈钢 | |
密封面 | 堆焊铁基合金 | 堆焊硬基合金 |
填料 | 石棉石墨、柔性石墨、聚四氟乙烯 |
310S*耐热不锈钢截止阀材质属性
一般属性
309/309S和310/310S耐热钢奥氏体不锈钢经常被应用于高温环境下的作业。其较高的铬含量和镍含量确保了良好的耐腐蚀性和抗氧化性，与奥氏体304合金相比，它在室温下强度要高一点。
310S*耐热不锈钢截止阀应用
上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀高合金不锈钢通常表现出良好高温强度，抗蠕变性和抗环境腐蚀性。因此，它们被广泛应用于热处理行业的熔炉零部件，如：传送带，滚筒，炉头，耐火垫板，吊管架等。这些等级也应用到化学加工行业，用于承载热浓酸，氨水和二硫化物。在食物加工行业，这些等级用于与热乙酸和柠檬酸接触。
310S*耐热不锈钢截止阀化学成分
除特别说明外，以下的化学成分是根据ASTMA167和ASTMA240标准。
309合金 | 309S合金 | |
(UNSS30900) | (UNSS30908) | |
C | 0.20 | 0.08 |
Mn | 2.00 | 2.00 |
P | 0.045 | 0.045 |
S | 0.030 | 0.030 |
Si | 0.75 | 0.75 |
Cr | 22.00*小/24.00*大值 | 22.00*小值/24.00*大值 |
Ni | 12.00*小值/15.00*大值 | 12.00*小值/15.00*大值 |
Fe | 剩余部分 | 剩余部分 |
310S*耐热不锈钢截止阀材质
310合金 | 310S合金 | |
(UNSS31000) | (UNSS31008) | |
C | 0.25 | 0.08 |
Mn | 2.00 | 2.00 |
P | 0.045 | 0.045 |
S | 0.030 | 0.030 |
Si | 1.75 | 1.50 |
Cr | 24.00*小值/26.00*大值 | 24.00*小值/26.00*大值 |
Ni | 19.00*小值/22.00*大值 | 19.00*小值/22.00*大值 |
Fe | 剩余部分 | 剩余部分 |
表中的数值表示重量***，除特别说明范围外，表中都是*大值
310S*耐热不锈钢截止阀物理性能
309合金 | ||
密度 | lbm/in3 | g/cm3 |
68°F(20°C) | 0.29 | 8.03 |
热膨胀系数 | (min/in)?°F | (mm/m)?°K |
68-212°F | 8.7 | 15.6 |
68-932°F | 9.8 | 17.6 |
68-1832°F | 10.8 | 19.4 |
电阻率 | mW?in | mW?cm |
68°F(20°C) | 30.7 | 78.0 |
1200°F(648°C) | 45.1 | 114.8 |
导热性 | Btu/hr?ft?°F | W/m?K |
68-212°F | 9.0 | 15.6 |
68-932°F | 10.8 | 18.7 |
比热 | Btu/lbm?°F | J/kg?K |
32-212°F | 0.12 | 502 |
导磁率(退火)1 | ||
200H | 1.02 | |
弹性系数(退火)2 | psi | GPa |
受拉(E) | 29x106 | 200 |
扭曲(G) | 11.2x106 | 77 |
一、不同类型截止阀阀门的尺寸对照表
在选择截止阀阀门尺寸之前，我们需要了解不同类型截止阀阀门的尺寸对照表，这有助于我们更准确地选择适合的尺寸。根据使用场景的不同，截止阀阀门可以分为手动截止阀、电动截止阀、气动截止阀等多种类型。上表中的尺寸可作为手动截止阀门的参考尺寸，但是对于其他类型的截止阀阀门还需要根据具体情况和使用要求进行选择。
二、根据使用场景和要求选择合适尺寸
在选择截止阀阀门尺寸时，我们需要根据具体的使用场景和要求进行选择。以下是一些根据使用场景选择截止阀阀门尺寸的建议：
1. 管道应用
在管道中使用截止阀阀门时，我们需要比较***地判断管道尺寸并根据其选择截止阀门的尺寸。适当的截止阀阀门尺寸可以使流体系统具有更好的流量特性而不会对其产生影响。
2. 工作压力
截止阀阀门通常有一定的工作要求，因此需要选择相应的尺寸。如果工作压力较大，我们需要选择尺寸更大的截止阀阀门，这样可以使其工作更加稳定。
3. 流量类型
不同的流量类型需要选择不同的截止阀阀门尺寸。例如，对于粘稠流体，我们需要选择较大的阀门尺寸以减少流体的阻力。
4. 温度要求
对于高温或低温环境下使用的截止阀阀门，我们需要选择具有相应耐温度特性的尺寸。
5. 维护要求
在选择截止阀阀门尺寸时，我们也需要考虑其维护要求。较大的阀门尺寸可能需要***的维护周期。
三、总结
正确选择截止阀阀门的尺寸是阀门顺利运行的关键。我们需了解不同类型截止阀阀门的尺寸对照表，根据使用场景和要求选择合适的尺寸。在实际的使用过程中，还需定期进行维护和检查，确保阀门能够长时间、稳定地运行。
法兰截止阀的安装与维护
1、手轮、手柄操作的法兰截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
4、法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，法兰截止阀的流向，一律采用自上而下。
5、法兰截止阀结构简单,可通过阀杆既旋转又升降的原理,达到阀门的开启或截断,并确保阀门的密封和上密封功能。由于该结构特殊的运动原理,也造成对阀门上密封副间受力极为不利的后果(形成既有密封副间必须的垂直压力,又有密封副间相对滑移的摩擦)。实践证明,阀门的上密封往往只启闭几次,就因为密封副间的擦伤而引起泄漏。擦伤轻微的需拆开修复,擦伤严重的均因损坏而报废,这样的后果不但增加了企业的制造成本,而且影响阀门的性能。为解决此类问题对阀门上密封的结构和材料做了试验和改进。
法兰截止阀开启过程
1在关闭位置，法兰截止阀阀体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
