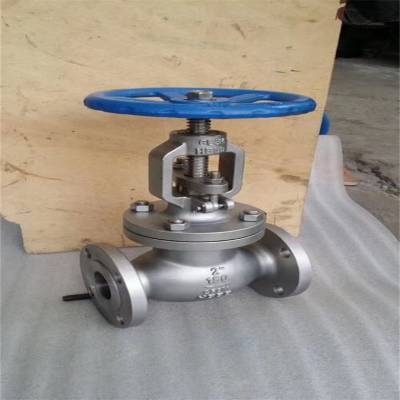

API美标磅级法兰式连接直通截止阀 API美标截止阀产品说明

适用于公称压力PN150LB-600LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

 截止阀的使用非常广泛，种类非常多，以截止阀厂家沃德阀门公司的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?API美标磅级法兰式连接直通截止阀截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?API美标磅级法兰式连接直通截止阀截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

API美标磅级法兰式连接直通截止阀

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

API美标磅级法兰式连接直通截止阀特点：

①产品的设计制造符合美国***ANS1B16.34,美国BS1873等 国外新的标准要求。
②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
③关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

【API美标磅级法兰式连接直通截止阀执行标准】

设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
对焊连接尺寸：ANSI B16.25
压力~温度：ANSI B16.34
检验与试验：GB13927

API美标磅级法兰式连接直通截止阀产品型号

API美标磅级法兰式连接直通截止阀设计标准

压力试验

API美标磅级法兰式连接直通截止阀主要零件材料及性能

本实用新型涉及法兰式直角截止阀，包括阀体、阀杆和阀座，阀体设有进口和出口，阀座与阀体连接，阀体上设有阀盖，阀盖与阀杆连接，阀杆上端设有手轮，阀杆下端设有阀盘，阀盘伸入到阀体内与阀座形成密封连接，阀盖中心设有填料孔，阀杆的中间部分通过填料孔，阀杆与填料孔的孔壁之间填充有密封填料；所述填料孔的上面设有压盖，压盖通过螺钉与阀盖连接和固定，阀体进口的轴线垂直于阀体出口的轴线。本实用新型阀体和法兰由铸钢加工成整体结构，强度较高；阀盖中心的填料孔中填充密封填料，阀盘与阀座适配并形成良好的密封连接，阀盖上下端的螺纹套和填料座便于更换。本实用新型结构紧凑、密封良好、使用寿命长、操作方便。截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。 　　

API美标磅级法兰式连接直通截止阀安装与维护应注意以下事项： 　　

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。 　　
2、手轮、手柄及伟动机构，不允许作起吊用。 　　
3、介质的流向应与阀体所示箭头方向

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
