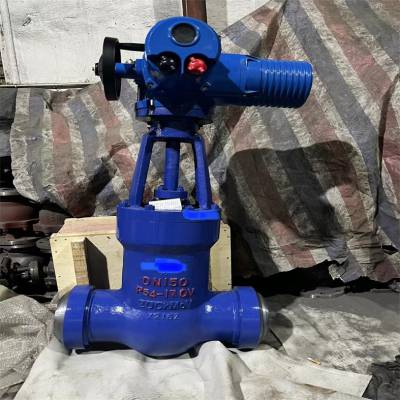

Z961Y电动铬钼钒钢焊接式闸阀 电动铬钼钒钢闸阀Z961Y产品说明

Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀：电动、对接焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为铬钼钒钢堆焊钴铬钨合金，工作压力10MPa~17MPa，阀体材料为铬钼钒钢的高温高压电站闸阀。为了解决上述问题，本实用新型提供一种新型高温高压电动闸阀，它具有结构新颖、流阻小、启闭灵活，既安全又可靠、使用寿命长、实用性更强的特点。为了达到上述目的，本实用新型提供如下具体技术措施：一种新型高温高压电动闸阀，它是由阀体、阀座、闸板、阀杆、密封环、阀盖、管状填料块、支架、旋转牵引螺母、电动装置组成，其特征在于，

  闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失较小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。较常用的形式是楔式闸阀和平行式闸阀。法兰闸阀的***主要包括以下几个方面：

由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上（如DN15~40mm），目前仍保留了一部分闸阀。

Z961Y电动铬钼钒钢焊接式闸阀闸阀亦有一些缺点，主要是：

1）  外形尺寸和开启高度都较大，所需安装的空间亦较大；

2）  在启闭过程中，密封面间有相对摩擦，磨损较大，甚至在高温时容易引起擦伤现象；

3）  一般闸阀都有两个密封副，给加工、研磨和维修增加了一些困难。

4）  启、闭时间长；

闸阀有各种不同的结构形式，其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构，常常把闸阀分为几种不同的类型，而zui常见的形式是平板闸阀和楔式闸阀；根据阀杆的结构，还可分为升降杆（明杆）和旋转杆（暗杆）闸阀。

一、Z961Y电动铬钼钒钢焊接式闸阀设计标准：

GB/T 12234-2007《金属闸阀》、GB/T 19672-2005《工业阀门构造长度》等。

二Z961Y电动铬钼钒钢焊接式闸阀制造标准：

GB/T 13927-2008《钢制闸阀》、GB/T 12235-2007《锻钢闸阀》等。

三、Z961Y电动铬钼钒钢焊接式闸阀材质标准：

GB/T 12224-2005《一般用途碳素钢锻件》、GB/T 12228-2006《低温碳素钢锻件》等。

四、Z961Y电动铬钼钒钢焊接式闸阀连接标准：

法兰连接标准主要有GB/T 9113-2010《钢制法兰连接阀门》、HG/T 20592-2009《钢制法兰连接闸阀》等。

五、Z961Y电动铬钼钒钢焊接式闸阀试验标准：

GB/T 13927-2008《钢制闸阀试验》、GB/T 19672-2005《工业阀门试验》等。

以上是法兰闸阀的一些常见***，不同型号、规格的产品会有一定差异。购买闸阀时应注意选择符合相关***的产品。

密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。使用楔形闸板的目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能对高介质压力，也能对低介质压力进行密封。关闭时顺时针旋转阀杆，使闸板密封面和阀体密封面密合而达到密封。但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封。所以说金属密封楔式闸阀属单面强制密封。

Z961Y电动铬钼钒钢焊接式闸阀特点：

（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
（4）水锤现象不易产生。原因是关闭时间长。
（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
（6）结构长度（系壳体两连接端面之间的距离）较小。
（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活．

Z961Y电动铬钼钒钢焊接式闸阀产品性能参数

Z961Y电动铬钼钒钢焊接式闸阀产品外形及结构尺寸

支架的底部通过螺栓和螺母与衔接嘴紧固连接，支架架设于衔接嘴的上方，支架的上端通过轴承安装有旋转牵引螺母，阀杆的***与旋转牵引螺母旋接；支架的***上方安装有电动装置，该电动装置的执行机构能驱动旋转牵引螺母的转动。

 电动铬钼钒钢闸阀Z961Y工作原理：
开启过程
1在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

Z961Y电动铬钼钒钢焊接式闸阀关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到*密封。
所述的电动装置具体型号为：DZW250。
电动装置的执行机构通过转动安装在支架上端的旋转牵引螺母，从而使阀杆上升/下降。
本实用新型的有益效果在于，它具有结构新颖、流阻小、启闭灵活，既安全又可靠、使用寿命长、实用性更强的特点。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属闸阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
