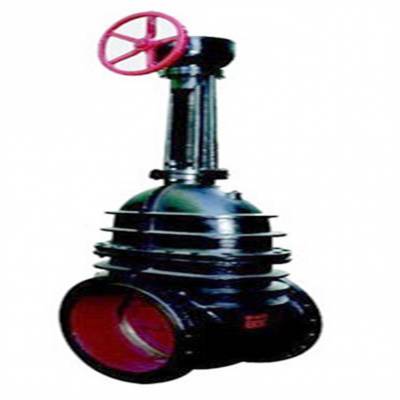

Z541T伞齿轮传动明杆楔式法兰铸铁闸阀 产品说明

 楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置国内主要的厂商有上海申弘阀门有限公司和湖南邵阳新兴水电机械设备厂。其公司是机械工业部、化工部、中国化工装备总公司***管理生产企业。其产品在业内有一定的价格优势和技术优势。是闸阀中常用的，能够起到截断作用的阀门之一。用来接通或截断管路中的介质，明杆楔式闸阀主要适用于压力、温度及口径范围很大的工况。尤其适用于中、大口径的管道。楔式闸阀采用的是刚性单闸板，此闸板结构简单、尺寸小、使用可靠，能适用于常温、中温下的各种介质和压力的环境。

  闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失较小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。较常用的形式是楔式闸阀和平行式闸阀。法兰闸阀的***主要包括以下几个方面：

由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上（如DN15~40mm），目前仍保留了一部分闸阀。

Z541T伞齿轮传动明杆楔式法兰铸铁闸阀闸阀亦有一些缺点，主要是：

1）  外形尺寸和开启高度都较大，所需安装的空间亦较大；

2）  在启闭过程中，密封面间有相对摩擦，磨损较大，甚至在高温时容易引起擦伤现象；

3）  一般闸阀都有两个密封副，给加工、研磨和维修增加了一些困难。

4）  启、闭时间长；闸阀有各种不同的结构形式，其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构，常常把闸阀分为几种不同的类型，而zui常见的形式是平板闸阀和楔式闸阀；根据阀杆的结构，还可分为升降杆（明杆）和旋转杆（暗杆）闸阀。

在各种类型的阀门中，闸阀是应用zui广泛的一种。它一般只适用于全开或全闭，不能作调节和节流使用。

楔式闸阀一般用在对阀门的外形尽寸没有严格要求，而且使用条件又比较苛刻的场合，如高温高压的工作介质，要求关闭件要***长期密封的情况下等等。

通常，使用条件或要求密封性能可靠，高压、高压截止（压差大）、低压截止（压差小）、低噪声、有气穴和汽化现象、高温介质、低温（深冷）时，推荐使用楔式闸阀。如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程、化工等到领域应用较多。

Z541T伞齿轮传动明杆楔式法兰铸铁闸阀楔式闸阀的选用一般依据下面的原则：

1）  对阀门流体特性的要求。流阻小、流通能力强、流量特性好、密封要求严的工况选用闸阀。

2）  高温、高压介质。如高压蒸汽、高温高压油品。

3）  低温（深冷）介质。如液氮、液氢、液氧等介质。

4）  低压大口径。如自来水工程、污水处理工程。

5）  安装位置：当高度受限制时使用暗杆楔式闸阀；当安装高度不受限制时使用明杆楔式闸阀。

6）  只能作开启、关闭用，不作调节或节流作用的场合，才选用楔式闸阀。

7）  在开启和关闭的频率较低的场合下，宜选用楔式闸阀。

一、Z541T伞齿轮传动明杆楔式法兰铸铁闸阀设计标准：

GB/T 12234-2007《金属闸阀》、GB/T 19672-2005《工业阀门构造长度》等。

二Z541T伞齿轮传动明杆楔式法兰铸铁闸阀制造标准：

GB/T 13927-2008《钢制闸阀》、GB/T 12235-2007《锻钢闸阀》等。

三、Z541T伞齿轮传动明杆楔式法兰铸铁闸阀材质标准：

GB/T 12224-2005《一般用途碳素钢锻件》、GB/T 12228-2006《低温碳素钢锻件》等。

四、Z541T伞齿轮传动明杆楔式法兰铸铁闸阀连接标准：

法兰连接标准主要有GB/T 9113-2010《钢制法兰连接阀门》、HG/T 20592-2009《钢制法兰连接闸阀》等。

五、Z541T伞齿轮传动明杆楔式法兰铸铁闸阀试验标准：

GB/T 13927-2008《钢制闸阀试验》、GB/T 19672-2005《工业阀门试验》等。

以上是法兰闸阀的一些常见***，不同型号、规格的产品会有一定差异。购买闸阀时应注意选择符合相关***的产品。

密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。使用楔形闸板的目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能对高介质压力，也能对低介质压力进行密封。关闭时顺时针旋转阀杆，使闸板密封面和阀体密封面密合而达到密封。但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封。所以说金属密封楔式闸阀属单面强制密封。

 是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。使用楔形闸板的目的是为了提高辅助的密封载荷,以使金属硬密封楔式闸阀既能对高介质压力,也能对低介质压力进行密封。关闭时顺时针旋转阀杆,使闸阀密封面和阀体密封面密合而达到密封。但是,金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封.所以说金属密封楔式闸阀属单面强制密封。伞齿轮也就是锥齿轮锥齿轮.用于相交轴间的传动。单极传动比可到6，到8或者以上，传动效率一般为0.94～0.98。

Z541T伞齿轮传动明杆楔式法兰铸铁闸阀

（1）直齿和斜齿锥齿轮设计、制造及安装均较简单,但噪声较大,用于低速传动(<5m/s);直齿锥齿轮传动传递功率可到370千瓦，圆珠速度5米/秒。斜齿锥齿轮传动运转平稳，齿轮承载能力较高，但制造较难，应用较少。

（2）曲线齿锥齿轮具有传动平稳、噪声小及承载能力大等特点,用于高速重载的场合。曲线齿锥齿轮传动运转平稳，传动功率可到3700千瓦，圆周速度可到4米/秒以上。因此穿透式插板阀匹装伞齿轮后，开关都非常轻松和快捷。
由于闸阀口径大，随着扭距变大，开关的时候需要助力才能完成开起，在这种情况下可以选择伞齿轮传动，从而减轻开关的重力。

Z541T伞齿轮传动明杆楔式法兰铸铁闸阀执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定

Z541T伞齿轮传动明杆楔式法兰铸铁闸阀主要技术参数

Z541T伞齿轮传动明杆楔式法兰铸铁闸阀主要零件材料

Z541T伞齿轮传动明杆楔式闸阀主要外形尺寸

（法兰尺寸按 JB78 PN1.0MPa规定）

电动法兰闸阀阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。Z541T-10明杆楔式闸阀，采用HT200材质，抗拉伸，产品密封性能*。使用寿命长，外观优美，***质量，价格合理。本阀是国标大体重型闸阀，使用温度可达200度，可广泛用于电厂，化工，石油等行业，是高质量阀门。明杆楔式闸阀可过水，蒸汽，油品等介质。产品有铜密封，不锈钢密封，本体密封等多种密封形式。客户可以根据自己的使用标准要求选择不同的品种。明杆楔式闸阀广泛应用于各大电厂，化工厂，石油行业等高要求高标准的行业。

Z541T伞齿轮传动明杆楔式法兰铸铁闸阀保管、保养、安装和使用

5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装后系统或管路试压时，阀门应处于全开位置。

5.7使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。

5.8使用时，应经常给阀杆梯形螺纹注入润滑剂。

5.9手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

5.10阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。

上海申弘阀门有限公司对阀门投入使用一年内负责保修，但不超过发货期18个月。在保修期内，因产品质量原因均可免费修理或更换零件。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属闸阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
