产品特性:闸阀 | 品牌:申弘 | 型号:DZ61Y |
连接形式:焊接 | 主体材料:不锈钢 | 公称通径:15-1600mm |
3C阀门类别:工业 | 适用介质:各种高腐蚀化学介质 | 密封形式:硬密封型 |
标准:国标 | 外形:中型 | 流动方向:单向 |
驱动方式:手动 | 零部件及配件:阀杆 | 用途:截止 |
压力环境:常压 | 工作温度:低温 | 类型(通道位置):直通式 |
规格:15-1600 |

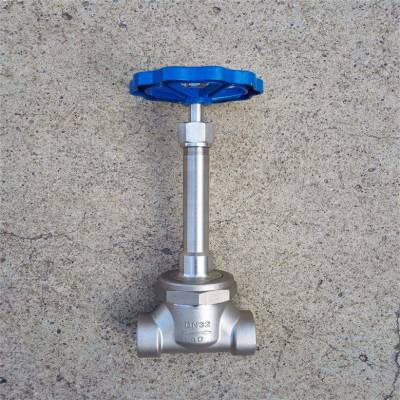

DZ61Y手动焊接式长轴深冷低温闸阀 DZ61Y低温焊接式长轴闸阀产品说明
为了能在-196℃(320oF)的低温下使用,一般将阀门设计成加长式阀盖。 是指能够在低温工况下使用的焊接闸阀,主要用于三十万吨乙烯,液化天然气等化工装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。
DZ61Y手动焊接式长轴深冷低温闸阀工作原理:
法兰低温闸阀、焊接低温闸阀、内螺纹低温闸阀采用蒙乃尔合金为主体材料,浸渍聚四氟乙烯的石棉为填料以柔性石墨为密封材料,这种材料对气体、液体均不渗透,在厚度方向有10%-15 %的弹性,较低的紧固压力就可达到密封。它还有自润滑性,用作阀门填料可以防止填料与阀杆的磨损。柔性石墨填料使用温度范围为-200~870℃。适用于甲烷,液态天然气,已烯,二氧化碳,液氨,液氧,液氮,液氢等低温场所。
闸阀是作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失较小。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。从结构形式上,主要的区别是所采用的密封元件的形式。根据密封元件的形式,常常把闸阀分成几种不同的类型,如:楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。较常用的形式是楔式闸阀和平行式闸阀。法兰闸阀的***主要包括以下几个方面:
由于闸阀具有许多优点,因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀,甚至在某些小口径的管路上(如DN15~40mm),目前仍保留了一部分闸阀。
DZ61Y手动焊接式长轴深冷低温闸阀闸阀亦有一些缺点,主要是:
1) 外形尺寸和开启高度都较大,所需安装的空间亦较大;
2) 在启闭过程中,密封面间有相对摩擦,磨损较大,甚至在高温时容易引起擦伤现象;
3) 一般闸阀都有两个密封副,给加工、研磨和维修增加了一些困难。
4) 启、闭时间长;闸阀有各种不同的结构形式,其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构,常常把闸阀分为几种不同的类型,而zui常见的形式是平板闸阀和楔式闸阀;根据阀杆的结构,还可分为升降杆(明杆)和旋转杆(暗杆)闸阀。
在各种类型的阀门中,闸阀是应用zui广泛的一种。它一般只适用于全开或全闭,不能作调节和节流使用。
楔式闸阀一般用在对阀门的外形尽寸没有严格要求,而且使用条件又比较苛刻的场合,如高温高压的工作介质,要求关闭件要***长期密封的情况下等等。
通常,使用条件或要求密封性能可靠,高压、高压截止(压差大)、低压截止(压差小)、低噪声、有气穴和汽化现象、高温介质、低温(深冷)时,推荐使用楔式闸阀。如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程、化工等到领域应用较多。
楔式闸阀的选用一般依据下面的原则:
1) 对阀门流体特性的要求。流阻小、流通能力强、流量特性好、密封要求严的工况选用闸阀。
2) 高温、高压介质。如高压蒸汽、高温高压油品。
3) 低温(深冷)介质。如液氮、液氢、液氧等介质。
4) 低压大口径。如自来水工程、污水处理工程。
5) 安装位置:当高度受限制时使用暗杆楔式闸阀;当安装高度不受限制时使用明杆楔式闸阀。
6) 只能作开启、关闭用,不作调节或节流作用的场合,才选用楔式闸阀。
7) 在开启和关闭的频率较低的场合下,宜选用楔式闸阀。
一、DZ61Y手动焊接式长轴深冷低温闸阀设计标准:
GB/T 12234-2007《金属闸阀》、GB/T 19672-2005《工业阀门构造长度》等。
二DZ61Y手动焊接式长轴深冷低温闸阀制造标准:
GB/T 13927-2008《钢制闸阀》、GB/T 12235-2007《锻钢闸阀》等。
三、DZ61Y手动焊接式长轴深冷低温闸阀材质标准:
GB/T 12224-2005《一般用途碳素钢锻件》、GB/T 12228-2006《低温碳素钢锻件》等。
四、DZ61Y手动焊接式长轴深冷低温闸阀连接标准:
法兰连接标准主要有GB/T 9113-2010《钢制法兰连接阀门》、HG/T 20592-2009《钢制法兰连接闸阀》等。
五、DZ61Y手动焊接式长轴深冷低温闸阀试验标准:
GB/T 13927-2008《钢制闸阀试验》、GB/T 19672-2005《工业阀门试验》等。
以上是法兰闸阀的一些常见***,不同型号、规格的产品会有一定差异。购买闸阀时应注意选择符合相关***的产品。
密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。使用楔形闸板的目的是为了提高辅助的密封载荷,以使金属密封的楔式闸阀既能对高介质压力,也能对低介质压力进行密封。关闭时顺时针旋转阀杆,使闸板密封面和阀体密封面密合而达到密封。但是,金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封。所以说金属密封楔式闸阀属单面强制密封。
DZ61Y手动焊接式长轴深冷低温闸阀设计特色:
1.安全加长阀杆
2.上游端开泄放孔防止中腔异常升压
3.加长阀盖
4.防低泄漏填料
进口低温闸阀试验和检验
对低温阀的主要零部件作低温处理并每批抽样作低温冲击试验,以***阀门在低温工况时不脆裂,经得起低温介质冲击。
对每台阀门进行以下试验:
1.常温壳体强度试验;
2.常温低压上密封试验;
3.常温低压密封试验;
4.低温上密封气密试验(有上密封时);
5.低温气密封试验等,以确保整台低温阀门符合标准的规定;
6.对低温阀的主要零部件作低温处理并每批抽样作低温冲击试验,以***阀门在低温工况时不脆裂,经得起低温介质冲击;
7.低温(深冷 )阀门均按相应材料规范进行低温处理和冲击试验
DZ61Y手动焊接式长轴深冷低温闸阀设计与制造标准:DZ61/41 H/X
●设计与制造:ANSIB16.34API600API602
●法兰尺寸:ANSIB16.5
●压力温度:ANSIB1.20.1
●结构长度:ANSIB16.10
●对焊连接尺寸:ANSIB16.11
●检验与试验:API598
DZ61Y手动焊接式长轴深冷低温闸阀安装尺寸及重量:
ANSI 150~800Lb | ||||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
L | 92 | 111 | 120 | 120 | 140 | 178 |
H | 335 | 360 | 405 | 475 | 475 | 550 |
D0 | 125 | 125 | 160 | 160 | 180 | 200 |
Wt | 7.1 | 9.4 | 13.5 | 15 | 17.8 | 28 |
ANSI 150Lb | ||||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
L1 | 108 | 117 | 127 | - | 165 | 178 |
H1 | 335 | 360 | 405 | - | 475 | 550 |
D1 | 125 | 125 | 160 | - | 180 | 200 |
Wt1 | 6 | 8.7 | 11 | - | 18.5 | 21.6 |
ANSI 300Lb | ||||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
L1 | 140 | 152 | 165 | - | 190.5 | 216 |
H1 | 335 | 360 | 405 | - | 475 | 550 |
D1 | 125 | 125 | 160 | - | 180 | 200 |
Wt1 | 7 | 9.4 | 12.5 | - | 20.1 | 24 |
ANSI 600Lb | ||||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
L1 | 165 | 190.5 | 216 | - | 241 | 292 |
H1 | 335 | 360 | 405 | - | 475 | 550 |
D1 | 125 | 125 | 160 | - | 180 | 200 |
Wt1 | 8.0 | 11.1 | 13.4 | - | 22.6 | 26.8 |
DZ61Y手动焊接式长轴深冷低温闸阀标准材质细表
序号 | 零件名称 | AStoASTM | SStoASTM | ||
LF2 | LF3 | F304(L) | F316(L) | ||
1 | 阀体 | A350LF2 | A350LF3 | A182F304(L) | A182F316(L) |
2 | 阀座 | A276420 | A276410 | A276304(L) | A276316(L) |
3 | 闸板 | A350LF2 | A350LF3 | A182F304(L) | A182F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 阀盖 | A350LF2 | A350LF3 | A182F304(L) | A182F316(L) |
6 | 螺栓 | A193B7 | A193B7 | A193B8 | A193B8M |
7 | 阀杆 | A182F6 | A182F6 | A182F304(L) | A182F316(L) |
8 | 填料 | 柔性石墨 | PTFE | ||
9 | 销钉 | A276420 | A276 304 | ||
10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
11 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
12 | 填料压板 | A105 | A182F11 | A182F304(L) | A182F316(L) |
13 | 螺母 | A1942H | A1944 | A1948 | A1948M |
14 | 阀杆螺母 | A276420 | |||
15 | 润滑垫片 | A473431 | |||
16 | 铭牌 | SS | |||
17 | 紧锁螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 手轮 | A197 | |||
适用温度 | ≥—40℃ | ≥—101℃ | ≥—196℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户内件代号决定 CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(MM)和重量(KG)
DZ61Y低温焊接式长轴闸阀结构特点和技术特点描述
(1)阀盖低温阀门的阀盖采用加长结构,目的在于能起到保护填料和填料函的作用,使填料的工作温度在0℃以上。防止由于填料在低温作用下弹性消失,致使介质泄漏造成填料与阀杆处结冰,影响阀杆的正常操作以及填料拉伤阀杆而导致泄漏。同时加长阀盖还便于低温阀门壳体缠绕保冷材料,防止冷能损失。BS6364标准规定了冷箱用阀门填料压套的加长部分的小长度(阀门通道中心线至填料压套的加长尺寸,见下表所示)。还规定,除冷箱用阀门外,其他用途的阀门其填料压套加长部分的小长度应为250mm。
(2)小壁厚低温阀门的阀体、阀盖等壳体的“小壁厚”,不接受ASMEB16.34标准中的壁厚。闸阀的“小壁厚”不得小于API600、截止阀的“小壁厚”不得小于BS1873、阀的“小壁厚”不得小于BS1868等标准规定的“小壁厚”;阀杆的直径应符合API600或BS1873标准的要求。
(3)填料函、填料、垫片低温阀门的填料函不能与低温段直接接触,而应设在加长阀盖***,使填料处于离低温段较远的位置,以***填料在0℃以上的环境下工作,提高密封函的密封效果。对于≥DN300的低温阀门填料函宜采用带有中间金属隔离环的二重填料结构。如果没有特殊规定,阀门设计温度不高于一46℃,阀门的填料采用柔性石墨304钢丝编制填料或唇式PTFE(限用于介质的工作温度高于一73℃时)。压力级不大于CL600时阀体中法兰与阀盖密封垫片采用304不锈钢柔性石墨缠绕垫或PTFE(限用于介质的工作温度高。于一73℃时);压力级等于CL600时,阀体中法兰与阀盖宜采用金属环密封。压力级等于或大于CL900时,阀体应采用内压自密封结构,密封圈可选用304加柔性石墨成形密封圈或金属密封环。
(4)闸板、阀瓣、低温闸阀
(5)阀座低温阀门的密封副根据介质的工作温度和公称压力,可设计成金属-PTFE软密封或金属金属硬密封,但PTFE只适宜于介质的工作温度高于一73℃时,因为过低温度PTFE会变脆。同时PTFE不宜用于压力级大于或等于CL1500,因为压力超过CL1500时,PTFE会产生“冷流变”,影响阀门的密封。硬密封的低温闸阀、止回阀、截止阀的阀座采用直接在阀体上堆焊Co-CrW硬质合金。使阀座与阀体为一整体,防止因阀座低温变形引起泄漏,***阀座与阀体间密封的可靠性。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号,请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。产品所属低温阀门,感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看
