SW承插焊连接楔式闸阀 SW承插焊连接楔式闸阀产品说明

结构设计合理，密封可靠，通道流畅，流阻系数小。闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

如果用SW的毛坯直接加工BW末端，加工基本上没有什么区别。如果按照法兰末端的结构长度加工BW末端的话，那么这个阀门价格就和带法兰的价格差不多。 承插焊为管路连接的一种方式，英文为:Socket Weld 在管道连接中也是一种常见的连接方式。

顾名思义就是管道插入另一端的端部位置而焊接，此种连接方式采用的是角焊缝。承插焊主要是小口径管路使用，标准中大为DN100(4"),用的较多的都是DN50（2")以下，DN65 DN80 DN100也使用但一般较少，因为其成本会比对焊的配件增加不少。

  闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失较小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。较常用的形式是楔式闸阀和平行式闸阀。法兰闸阀的***主要包括以下几个方面：

由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上（如DN15~40mm），目前仍保留了一部分闸阀。

SW承插焊连接楔式闸阀闸阀亦有一些缺点，主要是：

1）  外形尺寸和开启高度都较大，所需安装的空间亦较大；

2）  在启闭过程中，密封面间有相对摩擦，磨损较大，甚至在高温时容易引起擦伤现象；

3）  一般闸阀都有两个密封副，给加工、研磨和维修增加了一些困难。

4）  启、闭时间长；

闸阀有各种不同的结构形式，其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构，常常把闸阀分为几种不同的类型，而zui常见的形式是平板闸阀和楔式闸阀；根据阀杆的结构，还可分为升降杆（明杆）和旋转杆（暗杆）闸阀。

在各种类型的阀门中，闸阀是应用zui广泛的一种。它一般只适用于全开或全闭，不能作调节和节流使用。

楔式闸阀一般用在对阀门的外形尽寸没有严格要求，而且使用条件又比较苛刻的场合，如高温高压的工作介质，要求关闭件要***长期密封的情况下等等。

通常，使用条件或要求密封性能可靠，高压、高压截止（压差大）、低压截止（压差小）、低噪声、有气穴和汽化现象、高温介质、低温（深冷）时，推荐使用楔式闸阀。如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程、化工等到领域应用较多。

楔式闸阀的选用一般依据下面的原则：

1）  对阀门流体特性的要求。流阻小、流通能力强、流量特性好、密封要求严的工况选用闸阀。

2）  高温、高压介质。如高压蒸汽、高温高压油品。

3）  低温（深冷）介质。如液氮、液氢、液氧等介质。

4）  低压大口径。如自来水工程、污水处理工程。

5）  安装位置：当高度受限制时使用暗杆楔式闸阀；当安装高度不受限制时使用明杆楔式闸阀。

6）  只能作开启、关闭用，不作调节或节流作用的场合，才选用楔式闸阀。

7）  在开启和关闭的频率较低的场合下，宜选用楔式闸阀。

一、SW承插焊连接楔式闸阀设计标准：

GB/T 12234-2007《金属闸阀》、GB/T 19672-2005《工业阀门构造长度》等。

二SW承插焊连接楔式闸阀制造标准：

GB/T 13927-2008《钢制闸阀》、GB/T 12235-2007《锻钢闸阀》等。

三、SW承插焊连接楔式闸阀材质标准：

GB/T 12224-2005《一般用途碳素钢锻件》、GB/T 12228-2006《低温碳素钢锻件》等。

四、SW承插焊连接楔式闸阀连接标准：

法兰连接标准主要有GB/T 9113-2010《钢制法兰连接阀门》、HG/T 20592-2009《钢制法兰连接闸阀》等。

五、SW承插焊连接楔式闸阀试验标准：

GB/T 13927-2008《钢制闸阀试验》、GB/T 19672-2005《工业阀门试验》等。

以上是法兰闸阀的一些常见***，不同型号、规格的产品会有一定差异。购买闸阀时应注意选择符合相关***的产品。

密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。使用楔形闸板的目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能对高介质压力，也能对低介质压力进行密封。关闭时顺时针旋转阀杆，使闸板密封面和阀体密封面密合而达到密封。但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封。所以说金属密封楔式闸阀属单面强制密封。

DN50以下的配件与管道连接的时候对焊会对焊接增加难度，没有承插焊接方便(对使用场合要求较高的场合则必须选对焊)。承插焊接无损检测方式为磁粉MT或渗透PT。Z61Y，Z61H、Z61W 型 PN100~PN160 ：手动、承插焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不锈钢（Z61H-100P~160P Z61W-100P~160P），公称压力 PN100~PN160，阀体材料为碳素钢（Z61H-100~160）、不锈钢（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金钢（Z61Y-100~160 Z61Y-100I~160I）的闸阀。

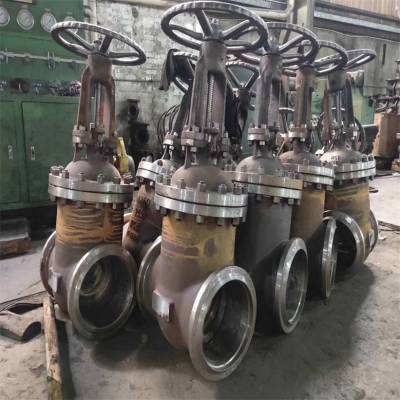

 SW承插焊连接楔式闸阀

 SW承插焊连接楔式闸阀

SW承插焊连接楔式闸阀产品性能参数

SW承插焊楔式闸阀产品外形及结构尺寸

承插焊连接方式的优点:管道无需加工坡口，不会出现焊接后管道对口挫边现象。提供一种以一体化的双阀结构替代两个独立的高压取压阀，结构简单，安装简便，操作方便，并能够在线进行工艺介质的泄露检测，***高压加氢装置长周期的安全运行，且经济实用的双阀结构高压承插焊闸阀。

 订货须知：

一、① 产品名称与型号② 口径③ 是否带附件以便我们的为您正确选型④ 使用压力⑤ 使用介质的温度。
二、若已经由设计单位选定公司的型号，请 型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属闸阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
