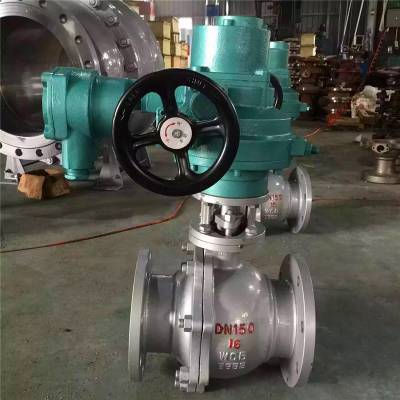

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀 Q941F电动紧急切断O型球阀产品介绍：

电动阀门、电动紧急切断球阀是一种（球体）绕垂直于通道轴旋转90°的阀门，其由回转型角行程电子式电动执行器和O型球阀结构组成，属旋转类型高性能调节或开关类型切断阀，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工业管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀

上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

选型还需要考虑介质的性质和工作环境。例如，介质的温度、压力、粘度和腐蚀性都会对电动球阀的选型产生影响。在高温、高压或强腐蚀介质下，需要选择适合的材质和结构的电动球阀以***正常工作。此外，工作环境的温度、湿度和震动等也需要考虑，特别是在恶劣环境下需要选择防爆或防腐蚀型号的电动球阀。

　Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀　一、Q941F电动紧急切断O型球阀 选型

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀选型指南：

　　二、Q941F电动紧急切断O型球阀设计

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀

当我们确定要用电动球阀的时候，首先需要知道的就是的工况条件：即它和阀门连接管道的口径和连接方式，如法兰、对夹等，然后是工作条件，阀门的工作压力是多大呢？这个是需要具体的数值，根据数值进行测算选型，阀门所流通的介质是什么呢？一般来说，如果像流通的是大颗粒的物质，就要思考是否会磨损密封面的情况，像流通化学品这些具有腐蚀性的介质，就要考虑是否防腐蚀型材质，也可以根据此介质的属性相对应选择阀体和阀芯的材质，除了以上这些，还有工作温度等等。

再就是阀门的流量，一般来说，球阀在打开时的流阻非常小，几乎可以为零，所以流量是比较大的，还有电压，电压不同，即使是同一种产品也不能使用，会发生熔断保险丝等现象，再就是防爆和防护等级，在一些比较特别的工况下，要考虑防爆的需求，防护等级指的是执行器的放水和防外物等级，IP68相对较好一些；在选型上，还需要注意是需要开关型还是调节型，实际上两者的价格差距比较大，顾名思义，开关型是负责开启和关闭阀门截断介质，而调节型除了可以满足启闭的要求，还可以调节流量等等。

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀

Q941F电动紧急切断O型球阀产品特点:
1．防爆型电动球阀流体阻力小，是所有阀门类中流体阻力*小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀电动紧急切断阀技术参数：
外壳：防水级别 IP67,NEMA4 and 6
电机电源：110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制电源：110/220V AC 1PH，50/60 Hz, ±10%
电机：鼠笼式异步电动机
限位开关：2 X 开/关， SPDT,250V AC 10A
辅助限位开关：2 X 开/关， SPDT,250V AC 10A除CHQ-010
扭距开关：开/关 ，SPDT,250V AC 10A除CHQ-010
行程 90°±10°0°～110°
失速保护/操作温度：内置热保护，开150℃ ±5℃ /关 97℃  ±15℃
指示器：连续的位置指示
手动操作：机械离合机构
自锁装置：蜗轮，蜗杆机构提供自锁
机械限位：2个外部调整螺栓
干燥器：7-10W （110/220V AC）防冷凝
接线孔：2个PF 3/4”
环境温度：-20℃--+70℃
润滑：铝基润滑脂（EP 型）
材料：钢,铝合金，铝青铜，聚碳酸脂
环境温度：*大90％ RH 非凝结
抗震性能：X Y Z 10g,0.2～34 Hz,30分钟
外涂层：干粉，环氧聚酯
电动球阀、电动紧急切断阀适用于危险气体控制开关如：液氨、煤气、天然气、干等弱腐蚀气体。阀体采用：铸铁，铸钢，碳钢，锻钢，衬氟阀门，不锈钢/304、316、316L、PVC塑料等，可按用户数据要求另配制其他阀门。

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀 Q941F电动紧急切断O型球阀防爆电动执行器的优势：
  防爆电动执行器，以其新颖独特的设计、***而精湛的技术工艺、优质的进口零部件、科学严谨的质量检测，在国内外的阀门自动化制造别具一格。而CHQ防爆电动执行器执行器，将阀门电动装置的精度化、数字化、智能化推向一个崭新的阶段，成为自动化控制行业后起之秀。
意威阀门坚持每台执行器采用原产地进口微动开关（欧姆龙），轴承（NSK），我们的箱体采用数控加工中心生产，全部零部件都由数控机床加工，从而***加工精度，装配精度，*程度减少摩擦，增大传动效率，使我们得以推出快速开关型：2.8秒，300牛米，该产品为目前国产体积*小，输出力矩*大，速度*快的电动执行器。

Q941F电动紧急切断O型球阀执行标准电动切断阀，铸钢电动切断阀，不锈钢电动切断阀，

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀 Q941F电动紧急切断O型球阀规格参数

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀 Q941F电动紧急切断O型球阀零件材质

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀 Q941F电动紧急切断O型球阀电动紧急切断球阀性能参数

Q941F电动紧急切断O型球阀电动紧急切断球阀理想流量特性表

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀Q941F电动紧急切断O型球阀

 Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀 Q941F电动紧急切断O型球阀安装过程的注意事项

Q941F-16C部分回转PSQ电动紧急切断O型碳钢球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
