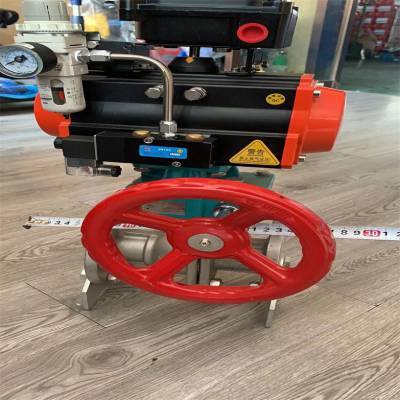

ZSJQ远程智能定位器等比例调节气动法兰式球阀一、ZSJQ远程智能调节气动法兰式球阀 ZSJQ气动智能调节球阀产品说明

 一种气动调节球阀，所述气动调节球阀包括：阀体，其分为上阀体和下阀体，所述阀体内部构成空腔，所述阀体底部开有进料口，其侧面设有至少一个出料口；球体，其外壁与所述空腔的内壁相密封接触，所述球体为底部开有与所述进料口尺寸相配合的进口，所述进料口与进口之间设有密封装置，其侧面开有与所述出料口尺寸相配合的出口；阀杆，其底端嵌入所述球体的顶部，其***设有控制阀杆旋转的气动装置。本实用新型可提供一种具有过滤装置，具有多个出料口，同时避免球体内积液腐蚀球体的气动调节球阀。具有流量可调，引入自动控制系统，可通过PLC等自控装置全程自动根据需要自动调节球阀的开度，广泛应用于化工、冶金、电厂等行业，其性能指标有：基本误差、回差、死区、始终点偏差、额定行程偏差、泄漏量、密封性、耐压强度、外观、额定流量系数、固有流量特性、耐振动性能、动作寿命，计13项、前9项为出厂检验项目。

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

ZSJQ远程智能定位器等比例调节气动法兰式球阀

ZSJQ远程智能定位器等比例调节气动法兰式球阀

ZSJQ远程智能定位器等比例调节气动法兰式球阀

ZSJQ远程智能调节气动法兰式球阀电磁阀

一句话点评：就是控制气动执行器开和关，远程控制，可以接入控制箱远程操作。

      型号有：4M210、4M310系列电磁阀用于气动阀门“开启”或“关闭”的电控操作。

符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。根据仪表控制系统需要选择单电控或双电控。

二位五通电磁阀配双作用式执行器，二位三通电磁阀配单作用式执行器。同时该产品有基本型(IP65)和防爆型，

防爆级别为ExdⅡBT4，其防爆级别适用于工厂的易爆环境场所。也可根据需要选择适合的电压。

ZSJQ远程智能定位器等比例调节气动法兰式球阀气动执行器限位开关或回信器

ZSJQ远程智能定位器等比例调节气动法兰式球阀

ZSJQ远程智能定位器等比例调节气动法兰式球阀气源处理二联件

ZSJQ远程智能定位器等比例调节气动法兰式球阀

ZSJQ远程智能调节气动法兰式球阀阀门定位器

ZSJQ远程智能定位器等比例调节气动法兰式球阀和智能式阀门定位器。

阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀

门的线性度，克服阀杆的摩擦力并消除不平衡力的影响，从而***调节阀的正确定位。

ZSJQ远程智能调节气动法兰式球阀气动球阀选型需要考虑以下几个因素：

ZSJQ远程智能定位器等比例调节气动法兰式球阀

ZSJQ远程智能调节气动法兰式球阀气动球阀维护和保养指南

ZSJQ远程智能定位器等比例调节气动法兰式球阀一、定期检查

ZSJQ远程智能定位器等比例调节气动法兰式球阀

为解决这一问题，右、左阀体内装有球体，阀杆的一端插入球体的槽内，阀杆与右阀体间安装定位块，阀杆的另一端装有扳手，扳手与右阀体端面间装有轴用挡圈，球体与右、左阀体结合处分别装有密封圈;球体外部套有与球体结构形状相同相切于球体的滤网，右阀体下半部开有圆形孔，圆形孔与扳手中线垂直且通过球体球心线，圆形孔与右阀体下半部相贯穿。球阀全开时，过滤杂质，提高输送气体的纯度。球阀关闭时，输送气体中的杂质，在重力的作用下，沿着球体通孔从右阀体下半部的圆形孔中排出。是一种转角为90°的旋转类球阀，也可称为"气动O型调节球阀"。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。
因此，基于这些问题，提供一种具有过滤装置，具有多个出料口，同时避免球体内积液腐蚀球体的气动调节球阀具有重要的现实意义。由于调节型气动法兰球阀的运输、工作弹簧范围的调整等因素，安装前往往需要对如下性能进行调整、检验：

ZSJQ远程智能调节气动法兰式球阀

  1）基本误差
  将规定的输入信号平稳地按增大和减小方向输入执行机构气室（或定位器），测量各点所对应的行程值，计算出实际“信号－行程”关系与理论关系之间的各点误差。其值即为基本误差。试验点应至少包括信号范围0、25％、50％、75％、1这5个点。测量仪表基本误差限应小于被试阀基本误差限的1/4。
   2）回差
   试验程序与上面***）点所述相同。在同一输入信号上所测得的正反行程的差值即为回差。
   3）始终点偏差
   方法同***）点。信号的上限（始点）处的基本误差即为始点偏差；信号的下限（终点）处的基本误差为终点偏差。
本实用新型的目的在于克服现有技术的不足，提供一种具有过滤装置，具有多个出料口，同时避免球体内积液腐蚀球体的气动调节球阀。本实用新型

ZSJQ远程智能调节气动法兰式球阀参数表：

ZSJQ远程智能定位器等比例调节气动法兰式球阀

ZSJQ远程智能调节气动法兰式球阀流量特性Kv值：

ZSJQ远程智能定位器等比例调节气动法兰式球阀

ZSJQ气动智能调节球阀主要外形尺寸：

在上述的气动调节球阀中，进一步的，所述气动调节球阀的材质为锻钢或招合金。首先，需要说明的是，以下将以示例方式来具体说明本实用新型的气动调节球阀的具体结构、特点和优点等，然而所有的描述仅是用来进行说明的，而不应将其理解为对本实用新型形成任何限制。此外，在本文所提及各实施例中予以描述或隐含的任意单个技术特征，或者被显示或隐含在各附图中的任意单个技术特征，仍然可在这些技术特征(或其等同物)之间继续进行任意组合或删减，从而获得可能未在本文中直接提及的本实用新型的更多其他实施例。另外，为了简化图面起见，相同或相类似的技术特征在同一附图中可能仅在一处进行标示。
在本实用新型的另外一些实施例，还可以针对气动调节球阀进行自由灵活的配置，以便能够充分发挥出本实用新型的技术优势。下面就对此进行举例性说明。例如，在一些实施例中，可以考虑所述气动调节球阀的材质为锻钢或铝合金。综上所述，本实用新型可提供一种具有过滤装置，具有多个出料口，同时避免球体内积液腐蚀球体的气动调节球阀。

ZSJQ远程智能定位器等比例调节气动法兰式球阀一、ZSJQ远程智能调节气动法兰式球阀确认气动球阀在安装前的准备工作

ZSJQ远程智能定位器等比例调节气动法兰式球阀

以上实施例对本实用新型进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的涵盖范围之内。一种气动调节球阀，其特征在于:所述气动调节球阀包括: 阀体，其分为上阀体和下阀体，所述阀体内部构成空腔，所述阀体底部开有进料口，其侧面设有至少一个出料口 ； 球体，其外壁与所述空腔的内壁相密封接触，所述球体为底部开有与所述进料口尺寸相配合的进口，所述进料口与进口之间设有密封装置，其侧面开有与所述出料口尺寸相配合的出口； 阀杆，其底端嵌入所述球体的顶部，其***设有控制阀杆旋转的气动装置。

ZSJQ远程智能定位器等比例调节气动法兰式球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
