Q684F气动卫生级不锈钢卡箍式三通球阀 Q684F气动卫生卡箍式三通球阀产品说明

球阀(ball valve)问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。在西方工业发达的国家，球阀的使用正在逐年不断的上升，它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。本实用新型涉及一种阀门技术领域，特别涉及一种卡箍式快装卫生气动球阀。

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

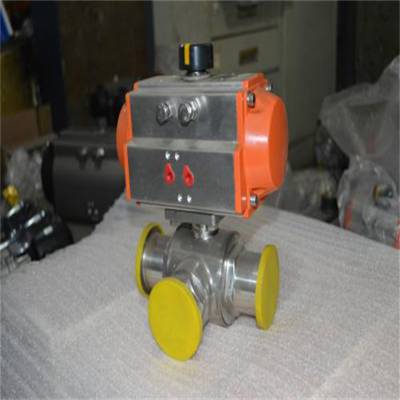

Q684F气动卫生级不锈钢卡箍式三通球阀

 气动球阀由阀体、阀芯和阀杆组成。阀芯与阀杆联动连接。本产品阀体上设有气缸。气缸活塞杆的位移与阀杆的滚动连杆相连。阀门的开启和关闭由气缸控制，这使其更加容易。气缸的运动可由外部电磁阀或手动阀控制，使阀门开关可以远程操作，更加方便。只有当气动执行机构和气源旋转90度且滚动扭矩较小时，气动球阀才能关闭严密。阀体完全相等的内腔为介质提供了一个小电阻和直流通道。一般认为，球阀适用于直接开启和关闭。球阀的主要特点是结构紧凑，操作维护方便。适用于水、溶剂、酸、天然气等一般工作介质，以及氧气、过氧化氢、甲烷、乙烯等工作条件较差的介质。球阀阀体可为整体式或组合式。

是由球体配备气动执行器，替代人工的新型产品，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。气动球阀如今已经替代了很多传统的手动产品，不仅节省了大量的人力物力，而且可同时对多台多项目进行控制。气动球阀的结构相对简单、维修方便、相对安全性高，选用***材料使用得当，使用寿命可达100万次。气动球阀的工作原理：   气动球阀球体是由旋塞阀转变而来的，它的球心为旋转90°的动作，球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。    气动球阀主用应用在快速切断、分配和改变介质的流动管道中。气动球阀它启闭迅速、适合大小口径使用。采用V型球体可准确的调节介质流量。气动球阀结构有两种区分，一种是O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。另一种是V型球芯，它采用固定式结构，球芯上带有V型切口，在执行器上加装定位器后实现对含纤维、颗粒状介质比例调节。

气动球阀是一种配有气动执行机构的球阀。气动执行机构的执行速度相对较快。快速切换速度为0.05秒/次，因此通常也称为气动快速切断球阀。气动球阀通常配备各种附件，如电磁阀、气源处理三通、限位开关、定位器、控制箱等，以实现就地控制和远程集中控制。

 气动执行器上面的配件有：电磁阀、回信器（限位开关）、过滤器、放大器、快排阀、定位器、止回阀、等

Q684F气动卫生级不锈钢卡箍式三通球阀气动球阀选型需要考虑以下几个因素：

    1、使用介质

    气动球阀可用于各种介质，包括水、油、气、蒸汽、酸、碱、盐、泥浆等。但对于不同介质，应选用不同材质的阀体和密封件。例如，对于腐蚀性介质，应选用不锈钢或钛合金等材质的阀体；对于高温介质，应选用高温密封件。

    2、压力和温度

    气动球阀的压力和温度范围应与管道介质的压力和温度相匹配。过高的压力和温度会损坏阀门。

    3、口径

    气动球阀的口径应与管道口径相匹配。

    4、结构形式

    气动球阀按结构形式可分为浮动球阀和固定球阀。浮动球阀的球体在阀体内可以浮动，适用于低压和大口径的场合；固定球阀的球体固定在阀体内，适用于高压和小口径的场合。

    5、控制方式

    气动球阀的控制方式可分为开关型和调节型。开关型气动球阀用于介质的通断控制；调节型气动球阀用于介质流量的调节控制。

    6、其他因素

    在选型气动球阀时，还应考虑环境温度、湿度、腐蚀性等因素。

Q684F气动卫生级不锈钢卡箍式三通球阀气动球阀维护和保养指南

一、定期检查

为了确保气动球阀的正常运行，定期检查是***的。建议每月进行一次常规检查，检查内容包括：

1. 检查球阀的外观，确认无明显的磨损和腐蚀。

2. 检查气动执行器的运行情况，确认无异常声音或振动。

3. 检查阀门的密封性能，确认无泄漏现象。

4. 检查气源和气路系统，确认无堵塞或漏气现象。

二、保持清洁

气动球阀的清洁度对其正常运行至关重要。要保持气动球阀及其周围环境的清洁，应做到：

1. 定期清理球阀表面的灰尘和污垢。

2. 保持球阀内部通道畅通，防止杂物堵塞。

3. 定期清洗气源和气路系统，防止杂质和污垢的积累。

三、润滑

气动球阀的润滑对于其正常运行至关重要。应定期对球阀的轴承和密封件进行润滑，防止磨损和泄漏。润滑时应使用适当的润滑剂，并按照设备制造商的推荐进行操作。

四、紧固

气动球阀的紧固对于其正常运行至关重要。应定期检查并紧固所有连接件，防止松动和脱落。紧固时应使用适当的工具和紧固件，并按照设备制造商的推荐进行操作。

五、调整

气动球阀的调整对于其正常运行至关重要。应定期检查并调整阀门的开度和位置，确保其符合工艺要求。调整时应使用适当的工具和测量设备，并按照设备制造商的推荐进行操作。

六、预防性维护

为了防止气动球阀出现故障，应进行预防性的维护和保养。建议每年进行一次全面的维护和保养，包括：

1. 清***动执行器和阀门的内部通道，更换损坏的密封件和轴承。

2. 对气源和气路系统进行全面的检查和维护，确保其正常运行。

Q684F气动卫生级不锈钢卡箍式三通球阀

气动三通卫生级球阀，厂家直供卫生级阀门皆经过精密的检验流程和严格的品质管理。加工过程中，流道经过精密抛光和灭菌处理。采用法兰式连接，密封圈为全封闭式紧紧包裹住阀球，无空间和死角。两端为法兰连接方便拆卸、清洗、维修工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。采用以上技术方案，由于阀门内流通介质可能会通过阀体与阀杆之间的间隙向外泄漏，本实用新型在旋转压盖与阀体之间设置密封件，能够防止此类泄漏，并且手柄通过固定螺母固定，还方便了安装拆卸。采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

球阀具有以下的优点，
1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现*密封，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

但是球阀也具有加工要求精度高，造价昂贵，若管道内有杂质，容易被杂质堵塞，导致阀门无法打开，而且球体设置在阀体内，使得安装和维修不便的问题。

Q684F气动卫生级不锈钢卡箍式三通球阀主要技术参数

阀体

Q684F气动卫生级不锈钢卡箍式三通球阀执行机构

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

Q684F气动卫生级不锈钢卡箍式三通球阀主要零件材料

Q684F气动卫生卡箍式三通球阀外形尺寸

Q684F气动卫生级不锈钢卡箍式三通球阀技术参数、

Q684F气动卫生级不锈钢卡箍式三通球阀气动开关球阀安装与使用要点：
1、气动球阀在安装使用之前，必须对阀门进行安装前的检查和开关运行试验。只有在运行动作正常的条件下，才能安装使用。
2、气动球阀的安装要尽可能使阀门与管路法兰同心，并加支撑固定。不能使球阀受其它外力作用，以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。
3、要***气动球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。清洁度应小于0.4微米。
4、接入气源之前，必须清洁供气管路，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。
5、气动执行器、电磁阀、定位器、过滤器、减压阀等的连接，可用铜管或尼龙管，为以防防尘及减小噪声，排气口应安装消声器或消声节流阀。
6、安装好以后，对气动阀门应进行试验，给气动执行器加压至额定值，压力为0.4～0.7mpa，对气动球阀进行开关试验，观察阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压，反复开关使阀门调到开关灵活即可。
7、安装调试开关型气动球阀时，先用手动装置进行电磁阀上的手动按钮、调试、动作正常后在通电调试。
8、气动球阀应定期进行维护保养阀杆转动处，应三个月加油机油、一次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查一次，每年检修一次。

订货须知：
一、① 产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
