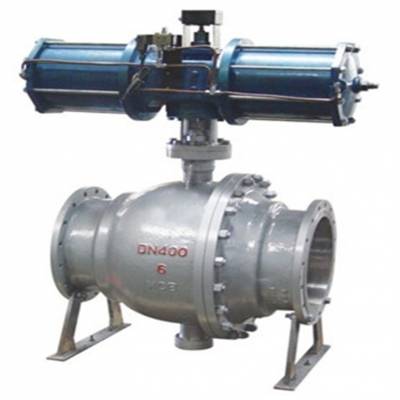

Q647F-16C双作用气动固定式软密封三段式法兰球阀 Q647F气动固定式球阀产品简介：

本实用新型涉及阀门技术领域，具体为一种固定式球阀。球阀作为一种阀门，以其结构的紧凑和操作的快速、便捷广泛应用于石油、化工、发电、造纸、原子能、等工业领域和人们的日常生活中，目前，市场上的球阀大多是由阀体、球体、阀盖、阀座、阀杆、手轮组件组成，球体和阀座安装于阀体的内部，阀座位于球体的两侧，阀盖固定于阀体的上端，阀杆的交接在阀盖上，阀杆的上端与手轮组件连接，阀杆的下端与球体连接。其缺点是：若阀座和球体之间的配合过于紧密，阀座和球体之间的摩擦力就会比较大，使得球体在转动时比较困难，长时间使用，就会使阀座产生磨损造成泄漏，而且，阀门在处于关闭或打开的状态时，阀门中的介质也会从阀座和球体的密封部位泄漏。

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

 气动球阀由阀体、阀芯和阀杆组成。阀芯与阀杆联动连接。本产品阀体上设有气缸。气缸活塞杆的位移与阀杆的滚动连杆相连。阀门的开启和关闭由气缸控制，这使其更加容易。气缸的运动可由外部电磁阀或手动阀控制，使阀门开关可以远程操作，更加方便。只有当气动执行机构和气源旋转90度且滚动扭矩较小时，气动球阀才能关闭严密。阀体完全相等的内腔为介质提供了一个小电阻和直流通道。一般认为，球阀适用于直接开启和关闭。球阀的主要特点是结构紧凑，操作维护方便。适用于水、溶剂、酸、天然气等一般工作介质，以及氧气、过氧化氢、甲烷、乙烯等工作条件较差的介质。球阀阀体可为整体式或组合式。

气动球阀是一种配有气动执行机构的球阀。气动执行机构的执行速度相对较快。快速切换速度为0.05秒/次，因此通常也称为气动快速切断球阀。气动球阀通常配备各种附件，如电磁阀、气源处理三通、限位开关、定位器、控制箱等，以实现就地控制和远程集中控制。

 气动执行器上面的配件有：电磁阀、回信器（限位开关）、过滤器、放大器、快排阀、定位器、止回阀、等

Q647F-16C双作用气动固定式软密封三段式法兰球阀 气动球阀选型需要考虑以下几个因素：

Q647F气动固定式法兰球阀气动球阀维护和保养指南

Q647F-16C双作用气动固定式软密封三段式法兰球阀 Q647F气动固定式法兰球阀技术实现要素：

针对现有技术存在的不足，本实用新型在于提供一种固定式球阀，具有便于球体转动和密封效果好的特点。采用上下阀杆固定阀芯（轴支式）和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

Q647F-16C双作用气动固定式软密封三段式法兰球阀 Q647F气动固定式法兰球阀

综上所述，本实用新型具有以下有益效果：本实用新型所提供的一种固定式球阀其阀体上设有单向阀用于向密封圈和球体的连接部位进行注入润滑剂用以润滑，便于球体转动，在阀门处于打开或者关闭状态时，还可通过单向阀向密封圈和球体的连接部位注蜡进行密封，阀座和阀体之间的弹簧，使得位于阀座上的密封圈与球体之间的能够紧密配合，防止阀体内的介质泄漏。

Q647F-16C双作用气动固定式软密封三段式法兰球阀

☆Q647F气动固定式法兰球阀阀体☆

Q647F-16C双作用气动固定式软密封三段式法兰球阀阀内件

Q647F-16C双作用气动固定式软密封三段式法兰球阀执行机构☆

※注：如需详细执行器参数，请进入气动执行器页面进行查阅。

Q647F气动固定式法兰球阀主要零件材料

Q647F气动固定式法兰球阀主要性能指标

主要性能规范

Q647F气动固定式球阀主要外形及连接尺寸

以上所述仅为本实用新型的较佳实施例，并不用于限制本实用新型，凡在本实用新型的设计构思之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。固定式球阀的球体采用上、下两根阀杆固定。工作时流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，***阀座紧贴球体。当阀门中腔压力异常升***过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。结构的性使固定球阀的密封性能稳定操作省力，使用寿命长，极适用于长输管线和一般管线。保管、保养、安装和使用

Q647F-16C双作用气动固定式软密封三段式法兰球阀 Q647F气动固定式法兰球阀技术总结
本实用新型公开了一种固定式球阀，包括包括阀体、阀盖、球体、阀座、阀杆、手轮组件，其技术方案要点包括所述阀盖密封连接于所述阀体上，所述球体和所述阀座位于所述阀体内部，所述阀座安装于所述阀体上，所述阀座和所述球体通过密封圈形成密封配合，所述阀杆与所述阀盖铰接连接，所述阀杆下端与所述球体连接，所述球体上设有双四边形的的凹槽，所述阀杆的下端设有凹槽适配的连接部，所述阀杆的上端与所述手轮组件连接，所述阀体上设有单向阀，所述阀座上设有连通管道，所述连通管道将所述单向阀和所述密封圈与所述球体的密封部位连通，本实用新型具有便于球体转动和密封效果好的特点.上海申弘阀门有限公司对阀门投入使用一年内负责保修，但不超过发货期12个月。在保修期内，因产品质量原因均可免费修理或更换零件。

Q647F-16C双作用气动固定式软密封三段式法兰球阀订货须知：

一、① 产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
