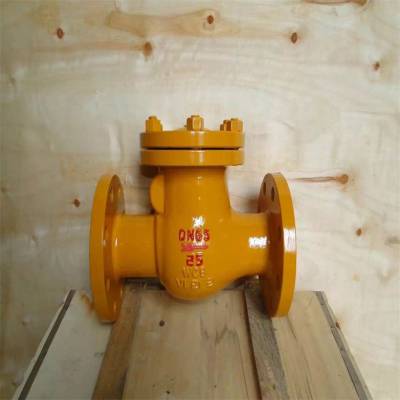

H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀 H44B旋启式氨用止回阀产品说明

氨用止回阀严格按氨用阀门标准设计制造，密封面采用巴氏合金或四氟聚乙烯，摩擦系数小，耐磨性能好，动作灵活可靠 ，密封性能优良。阀瓣沿着中心定位作升降运动，氨用止回阀适用于氨气或液氨管道，起防止介质回流。

止回阀，也叫 逆止阀，止逆阀，单向阀，防止倒流阀止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

止回阀这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

二、H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀止回阀选型：

1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；

2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；

3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀；

4、直通式升降止回阀只能在水平管道安装；

5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；

6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；

7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；

8、旋启式止回阀根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196-800℃之间；

9、旋启式止回阀适用场合是低压大口径，而且安装场合受到限制；

10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；

三、H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀止回阀结构

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和直通式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。（厂家推荐：福建德特森阀门有限公司）蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

主要呢是有分为8种，今天小编就来为你详细介绍一下吧。

1、 旋启式止回阀

依重心旋转；旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速、较大口径，其密封性能不及升降式；可以横着装，也能竖着装。

2、 升降式止回阀

沿轴线移动；阀瓣沿着阀体垂直中心线滑动的止回阀；

升降式止回阀分为卧式和立式，卧式宜装在水平管道上，立式装在垂直管道上。

3、 蝶形止回阀

阀瓣围绕阀座内的销轴旋转的止回阀。蝶式止回阀结构简单，优点是造价便宜，安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；但是密封性较差。

4、 高压小型单向阀

也叫直通单向阀，口径小，压力高广泛应用于液压系统或气密封性能试验中，适用于高压水清洗、油田与气田、化工与石化、研究与开发、大学、检测站等各种场合.

5、 微阻缓闭止回阀

微阻缓闭止回阀用于给排水管道，安装在水泵出口，防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行.它具有阀瓣轻、开度大、节电***，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

6、 倒流防止器 也叫防污隔断阀

由两个隔开的止回阀和一个液压传动的泄水阀组成。三重保险。

由于止回 阀的局部水头损失，中间腔内的压力始终低于入水口的压力。这个压差驱使泄 水阀处于关闭状态，管路正常供水。在压力异常时，既使两个止回阀都不能反向密封，安全泄水阀也能自动开启将流水泄 空，并形成空气隔断，***上游供水卫生安全。

7、静音式止回阀，也叫消声止回阀

用于停泵时其阀瓣关闭行程很短，可达快速关闭，防止巨大水击声，形成静音效果。 该阀主要适用于给排水，消防暖通系统，可安装于水泵出水口处，以防止倒流及水锤对泵的损害。

8、底阀

安装在水泵水下吸管的底端的止回阀.限制水泵管内液体返回水源.阀盖上有过滤网，防止堵塞，主要应用在抽水的管路上。

H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀工作原理：
直通式氨用止回阀使用时，靠介质的工作压力把阀瓣冲开，阀瓣绕阀体内转轴旋转，此时阀瓣便开启，介质通过；关闭时，靠介质逆流和阀瓣的自重，阀瓣绕阀体内转轴旋转，从而使阀瓣和阀座密合，达到关闭的目的。一旦关闭，其密封力就形成，这个密封力就是反向介质压力作用在阀瓣上的力，密封比压也就形成，也就能***阀密封。管道反向介质工作压力越高，密封力越大，密封比压也就越大，越容易***密封。
旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀产品特点：
1、氨用止回阀是能自动阻止流体倒流的阀门，简洁合理的结构，无需附加任何驱动附件。
2、针对氨气、液氨介质输送的特殊要求，其密封面采用巴氏合金、四氟、尼龙等。
3、密封面采用巴氏合金、四氟、尼龙、氟料，使用寿命长，在使用过程中遇到温差幅度变化环境下，能自然达到化学处理性能。
4、结构紧凑，设计合理，通道流畅耐性好，流阻系数小。

H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀性能规范：

三、H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀H44B氨用旋启式止回阀主要零件材料：

四、H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀H44B旋启式氨用止回阀主要外形尺寸：

一、H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀止回阀选用方法：

　　1）、止回阀(aetv One-way valve)：一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

　　2）、对于DN50mm以下的低压止回阀(aetv One-way valve)：，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。

　　3）、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，但受温度和压力限制，一般使用在低压常温管道上。

　　4）、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。

H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀止回阀安装时需要注意以下事项：

■安装位置：

应尽量靠近需要防止倒流的设备或管段。

避免安装在可能有沉淀物聚集的地方，以免影响阀瓣动作。

■方向正确：

一定要确保止回阀的安装方向与流体流向一致，否则无法起到止回作用。

■水平或垂直安装：

根据止回阀的类型，按照规定的安装方式进行安装，如升降式止回阀一般应垂直安装。

旋启式止回阀可水平或垂直安装，但安装在垂直管道上时，流体应自下而上流动。

■连接牢固：确保与管道连接紧密，防止出现泄漏。

■清理管道：安装前应清理管道内的杂质、焊渣等，以免损坏阀瓣或影响阀的正常工作。

■避免附加应力：安装过程中避免给止回阀施加不适当的外力，以免造成变形或损坏。

■便于操作和维护：安装位置应方便日后进行操作和检修。

■考虑温度和压力：根据系统的工作温度和压力选择合适的止回阀材质和规格，确保其能正常工作。

■配套设施：

如需要，应同时安装相应的过滤器、切断阀等配套设施，以保障系统的稳定运行。

（3）止回阀常见的故障及维修方法：

 ■常见故障：1. 泄漏：这可能是由于密封件老化、损坏或阀瓣与阀座配合不当引起。

2. 阀瓣卡阻：可能是由于杂物堵塞、阀瓣变形或导向部件故障导致。

3. 振动和噪音：通常是由于介质流速不稳定、阀门选型不当或安装问题造成。

■维修方法：1. 对于泄漏故障，首先检查密封件的状况，如有损坏或老化，及时更换。同时，检查阀瓣与阀座的配合面，如有磨损或损伤，进行修复或研磨。

2. 若出现阀瓣卡阻，清除阀内的杂物，对变形的阀瓣进行矫正或更换。修复或更换导向部件，确保阀瓣运动顺畅。

3. 针对振动和噪音问题，优化管道系统，稳定介质流速。重新评估阀门选型是否合适，如有必要，更换更适合的止回阀。检查安装是否牢固、正确，进行相应的调整和固定。在进行维修时，务必先关闭相关的管道系统，并排空介质，以确保维修工作的安全进行。

　　二、H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀止回阀的施工、安装要点：

　　1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。

　　3）、在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。

H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀安装应注意以下事顶

1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向*。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

H44B-16C液氨管道氨用巴氏合金密封旋启式止回阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的止回阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
