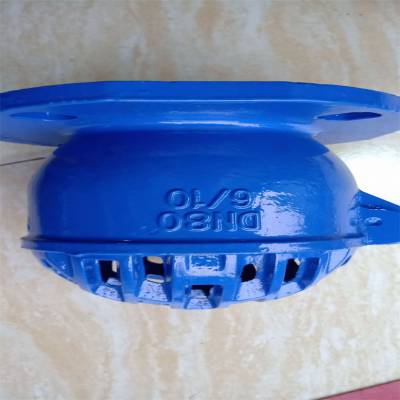

H42X-16T水泵水下吸管的底端升降式铸铁底阀  H42X铸铁底阀简介

 『H42X铸铁底阀』专业生产厂家，由本厂自主研发生产的【底阀】质量可靠、价格合理、售后服务完善。【底阀】是一种节约能源的阀，一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用。有法兰连接和螺纹连接。

H42X-16T水泵水下吸管的底端升降式铸铁底阀H42X铸铁底阀工作原理

         底阀英文为FOOT VALVE，实际上是止回阀的一种，起着防止水倒流的作用。底阀按材质可分为塑胶类底阀和金属类底阀、也可以分为普通底阀和有反洗水流的底阀。底阀主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流目前国内品牌的底阀质量普遍较差，如密封不严，存在漏水问题等，这样系统很难实现自动控制，每次需要向吸管中灌水，非常麻烦。底阀的结构底阀由阀体、阀盖、阀瓣、密封圈和垫片等部件组成，底阀的阀瓣有单瓣、双瓣和多瓣等几个类型。底阀在接入管路后，液体介质从阀盖方向进入阀体，液体的压力作用于阀瓣，使得阀瓣被打开允许介质流过，当阀体内的介质压力变化或消失时，阀瓣关闭阻止介质倒流。

        底阀在阀盖上设有多个进水口，并配有筛网，以减少杂物的流入，降低底阀的堵塞几率。底阀虽然配有防堵塞筛网，但底阀一般是适用于清洁介质的，粘度和颗粒度过大的介质不易使用底阀底阀的特点和作用底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型，有法兰连接和螺纹连接。其他名称：内螺纹升降式底阀---井底阀、吸水阀、滤水阀、莲蓬头；升降式底阀--法兰井底阀；旋启式底阀--法兰旋启式井底阀。底阀焊接在容器的zui底部，从而可以达到*的排空，清洗，消毒的效果。此外还可根据操作过程中各项工艺要求将工作介质很好的混合。罐底阀尽可能靠近罐底壁，从而达到*的效果。止回阀，也叫 逆止阀，止逆阀，单向阀，防止倒流阀止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

止回阀这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

二、H42X-16T水泵水下吸管的底端升降式铸铁底阀止回阀选型：

1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；

2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；

3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀；

4、直通式升降止回阀只能在水平管道安装；

5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；

6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；

7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；

8、旋启式止回阀根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196-800℃之间；

9、旋启式止回阀适用场合是低压大口径，而且安装场合受到限制；

10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；

三、H42X-16T水泵水下吸管的底端升降式铸铁底阀止回阀结构

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和直通式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

主要呢是有分为8种，今天小编就来为你详细介绍一下吧。

1、 旋启式止回阀

依重心旋转；旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速、较大口径，其密封性能不及升降式；可以横着装，也能竖着装。

2、 升降式止回阀

沿轴线移动；阀瓣沿着阀体垂直中心线滑动的止回阀；

升降式止回阀分为卧式和立式，卧式宜装在水平管道上，立式装在垂直管道上。

3、 蝶形止回阀

阀瓣围绕阀座内的销轴旋转的止回阀。蝶式止回阀结构简单，优点是造价便宜，安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；但是密封性较差。

4、 高压小型单向阀

也叫直通单向阀，口径小，压力高广泛应用于液压系统或气密封性能试验中，适用于高压水清洗、油田与气田、化工与石化、研究与开发、大学、检测站等各种场合.

5、 微阻缓闭止回阀

微阻缓闭止回阀用于给排水管道，安装在水泵出口，防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行.它具有阀瓣轻、开度大、节电***，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

6、 倒流防止器 也叫防污隔断阀

由两个隔开的止回阀和一个液压传动的泄水阀组成。三重保险。

由于止回 阀的局部水头损失，中间腔内的压力始终低于入水口的压力。这个压差驱使泄 水阀处于关闭状态，管路正常供水。在压力异常时，既使两个止回阀都不能反向密封，安全泄水阀也能自动开启将流水泄 空，并形成空气隔断，***上游供水卫生安全。

7、静音式止回阀，也叫消声止回阀

用于停泵时其阀瓣关闭行程很短，可达快速关闭，防止巨大水击声，形成静音效果。 该阀主要适用于给排水，消防暖通系统，可安装于水泵出水口处，以防止倒流及水锤对泵的损害。

8、底阀

安装在水泵水下吸管的底端的止回阀.限制水泵管内液体返回水源.阀盖上有过滤网，防止堵塞，主要应用在抽水的管路上。

H42X-16T水泵水下吸管的底端升降式铸铁底阀H42X铸铁底阀产品特征：

1.结构不论是从流量，还是从工艺要求来看都很理想，此外在排空的时候不会产生湍流现象.

2.可提供所有现行标准的接口，如焊接式，卡箍式或螺纹式等.

3.阀体材料均为US304.SUS316L当然也可根据客户的要求采用其他的合金钢.

4.阀体表面可根据客户要求采用机械抛光或电抛光，精度可达到0.25um.5.底阀可配手动，也可配备气动每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。该底阀设计合理，制造工艺*，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点，广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施

H42X-16T水泵水下吸管的底端升降式铸铁底阀H42X铸铁底阀性能规范
公称压力：PN0.25MPa
公称通径：DN15～DN300
适用介质：水、油、及非腐蚀性介质
适用温度：≤50℃
主要部件材料：灰铸铁、丁橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992

H42X-16T水泵水下吸管的底端升降式铸铁底阀

H42X铸铁底阀性能规范：

H42X-16T水泵水下吸管的底端升降式铸铁底阀主要零件材料：

H42X-16T水泵水下吸管的底端升降式铸铁底阀外形尺寸和连接尺寸：

一、H42X-16T水泵水下吸管的底端升降式铸铁底阀止回阀选用方法：

　　1）、止回阀(aetv One-way valve)：一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

　　2）、对于DN50mm以下的低压止回阀(aetv One-way valve)：，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。

　　3）、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，但受温度和压力限制，一般使用在低压常温管道上。

　　4）、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。

H42X-16T水泵水下吸管的底端升降式铸铁底阀止回阀安装时需要注意以下事项：

■安装位置：

应尽量靠近需要防止倒流的设备或管段。

避免安装在可能有沉淀物聚集的地方，以免影响阀瓣动作。

■方向正确：

一定要确保止回阀的安装方向与流体流向一致，否则无法起到止回作用。

■水平或垂直安装：

根据止回阀的类型，按照规定的安装方式进行安装，如升降式止回阀一般应垂直安装。

旋启式止回阀可水平或垂直安装，但安装在垂直管道上时，流体应自下而上流动。

■连接牢固：确保与管道连接紧密，防止出现泄漏。

■清理管道：安装前应清理管道内的杂质、焊渣等，以免损坏阀瓣或影响阀的正常工作。

■避免附加应力：安装过程中避免给止回阀施加不适当的外力，以免造成变形或损坏。

■便于操作和维护：安装位置应方便日后进行操作和检修。

■考虑温度和压力：根据系统的工作温度和压力选择合适的止回阀材质和规格，确保其能正常工作。

■配套设施：

如需要，应同时安装相应的过滤器、切断阀等配套设施，以保障系统的稳定运行。

（3）H42X-16T水泵水下吸管的底端升降式铸铁底阀止回阀常见的故障及维修方法：

 ■常见故障：1. 泄漏：这可能是由于密封件老化、损坏或阀瓣与阀座配合不当引起。

2. 阀瓣卡阻：可能是由于杂物堵塞、阀瓣变形或导向部件故障导致。

3. 振动和噪音：通常是由于介质流速不稳定、阀门选型不当或安装问题造成。

■维修方法：1. 对于泄漏故障，首先检查密封件的状况，如有损坏或老化，及时更换。同时，检查阀瓣与阀座的配合面，如有磨损或损伤，进行修复或研磨。

2. 若出现阀瓣卡阻，清除阀内的杂物，对变形的阀瓣进行矫正或更换。修复或更换导向部件，确保阀瓣运动顺畅。

3. 针对振动和噪音问题，优化管道系统，稳定介质流速。重新评估阀门选型是否合适，如有必要，更换更适合的止回阀。检查安装是否牢固、正确，进行相应的调整和固定。在进行维修时，务必先关闭相关的管道系统，并排空介质，以确保维修工作的安全进行。

　　二、H42X-16T水泵水下吸管的底端升降式铸铁底阀止回阀的施工、安装要点：

　　1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。

　　3）、在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。

【H42X-16T水泵水下吸管的底端升降式铸铁底阀H42X铸铁底阀选用】：

1、为了防止介质逆流，在设备、装置和管道上都应安装底阀或止回阀；

2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；

3、一般在公称通经50mm的水平管道上都应选用底阀或立式升降止回阀；

H42X-16T水泵水下吸管的底端升降式铸铁底阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的止回阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
