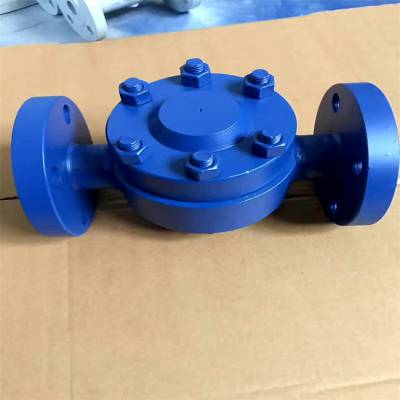

一、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀 HRF高温高压圆盘式疏水阀主要用途

用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；大限度地自动防止蒸汽的泄露。疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的*运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和***。，生产出一些新型疏水阀，如杠杆式疏水阀。高温高压蒸汽疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。阀内部装有自动吹除装置。新型式阀片、密封极为可靠。蒸汽保温装置，高效节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。抗蚀性强．动作可靠，经久耐用。在工作压力范围内，无需调整，节能*。圆盘式疏水阀不良使用率的方法、措施，并结合情况，提出了提高疏水阀采购质量和疏水阀回收利旧的建议。

圆盘式疏水阀是热动力型疏水阀的一个样式，是目前蒸汽系统上使用多的一款疏水阀。
圆盘式疏水阀优点是结构简单，体积小，安装角度不限制，价格低。缺点是：漏气率大，低温环境下容易形成空打，泄漏蒸汽。
圆盘式疏水阀的工作原理是：根据蒸汽和凝结水的运动速度不同 , 即利用了蒸汽的凝结作用又利用了凝结水的再蒸发作用 。
利用相变原理 , 靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理 , 使阀片上下产生不同压差 , 驱 动阀片开关阀门。因热动力式疏水阀的工作动力来源于蒸汽,所以蒸汽浪费比较大。
结构简单、耐水击、大背压可达入口压力的50% , 有噪音 , 阀片工作频繁 , 使用寿命短

一、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀适用范围

阀门类型与应用场景：GB/T 22654 - 2008 标准适用于工业管道系统中使用的蒸汽疏水阀。这些疏水阀主要用于自动排除蒸汽系统中的凝结水，同时阻止蒸汽泄漏，广泛应用于化工、食品、制药、供热等众多需要蒸汽供热的行业。

参数范围：标准涵盖了不同类型和规格的蒸汽疏水阀，但具体的尺寸和压力范围等参数会因疏水阀的具体类型（如机械型、热静力型、热动力型等）而有所不同。

二、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀引用标准

引用了如 GB/T 1047（管道元件 DN（公称尺寸）的定义和选用）、GB/T 1048（管道元件 PN（公称压力）的定义和选用）、GB/T 12220（工业阀门 标志）等一系列标准。这些引用标准为蒸汽疏水阀在尺寸规格、压力等级标识、标志等多个方面提供了基础依据，***了本标准与其他相关标准的一致性和协调性。

三、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀术语和定义

对蒸汽疏水阀相关的关键术语进行明确的定义，如 “蒸汽疏水阀”（自动排放凝结水并阻止蒸汽通过的阀门）、“工作压力”（在正确动作条件下，疏水阀进口端的压力）、“工作温度”（在工作压力下，疏水阀进口端的温度）等。这些准确的术语定义有助于在***统一交流语言，避免因概念模糊而产生误解，确保标准的有效执行。

疏水阀是一种用于排除用蒸汽加热过程中产生的凝结水的设备。在工业生产中，随着管道内介质加热，介质内水分会在加热过程中凝结成水滴，以致管道内产生积水。如果不及时清除，会导致设备损坏、生产出现故障等问题。因此，在工业生产中，疏水阀的作用不可或缺。

四、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀结构形式

1、主要结构类型：

机械型蒸汽疏水阀：包括浮球式、敞口向上浮子式和倒吊桶式等。浮球式疏水阀是利用浮球随凝结水液位变化而升降，带动阀瓣开启和关闭来排水；敞口向上浮子式的原理类似，通过浮子的运动控制排水；倒吊桶式则是靠吊桶内的凝结水和蒸汽的浮力与重力差来实现排水动作。

热静力型蒸汽疏水阀：常见的有双金属片式和波纹管式。双金属片式是利用不同金属在温度变化时膨胀系数的差异，使双金属片产生变形来控制阀门的开启和关闭；波纹管式则是通过波纹管内的液体或气体在温度变化时的体积变化，驱动阀门动作。

热动力型蒸汽疏水阀：主要是圆盘式，其工作原理基于蒸汽和凝结水在阀片两侧的动压和静压的差异，使阀片开启和关闭，实现排水和阻止蒸汽泄漏的功能。

2、阀体及连接结构：阀体一般采用铸铁、碳钢、不锈钢等材料，其形状和结构要能够承受工作压力和温度，并且为内部的疏水元件提供合适的安装和工作空间。连接方式包括法兰连接、螺纹连接、焊接连接等，以适应不同的管道安装需求。

五、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀技术要求

六、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀性能要求：

排水性能要求：蒸汽疏水阀应能在规定的压力和温度条件下，及时、有效地排除凝结水。标准规定了不同类型疏水阀在不同工况下的排水能力测试方法和要求，例如，在一定的压力差下，单位时间内的排水量应满足规定的数值。

蒸汽损失要求：疏水阀应能有效阻止蒸汽泄漏，规定了允许的蒸汽泄漏量标准。通过试验来检测在正常工作压力和温度下，蒸汽通过疏水阀的泄漏量是否在可接受范围内，以确保蒸汽系统的能源效率。

动作性能要求：阀门的开启和关闭动作应灵活、可靠，并且动作频率要符合规定的范围。不同类型的疏水阀有不同的动作特性要求，如机械型疏水阀的浮球或吊桶的动作要平稳，热动力型疏水阀的阀片振动频率要在合理范围内，以***疏水阀的长期稳定工作。

HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀结构特点

1、阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置，高效节能。
2、可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。
3、抗蚀性强．动作可靠，经久耐用。
4、在工作压力范围内，无需调整，节能*。

HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀专业术语

HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀编号 名词术语 名 词 解 释

三、HRF高温高压圆盘式疏水阀主要外形尺寸

产品型号

口径

连接方式

zui高允许温度℃

阀体材质

外形尺寸

L

H1

H2

W

七、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀试验方法

排水能力试验：在专门的试验装置上，模拟蒸汽系统的实际工况，包括设定进口压力、温度和凝结水流量等参数，测量疏水阀在规定时间内的排水量，验证其排水能力是否符合标准要求。

蒸汽泄漏试验：在工作压力和温度下，采用合适的方法（如收集法、质量流量测量法等）检测蒸汽通过疏水阀的泄漏量，判断是否满足标准规定的允许泄漏量。

动作性能试验：观察疏水阀的开启和关闭动作，记录动作次数、动作时间间隔等参数，检查动作的灵活性和可靠性。对于热动力型疏水阀，还可以通过检测阀片的振动频率等来评估其动作性能。

八、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀检验规则

出厂检验：每台蒸汽疏水阀出厂前都要进行全面的检验，包括外观检查（检查阀门表面是否有砂眼、裂纹等缺陷）、尺寸检查（确保阀门尺寸符合标准要求）、性能试验（排水能力试验、蒸汽泄漏试验和动作性能试验）等。只有检验合格的阀门才能出厂销售。

型式检验：在新产品试制、老产品转厂生产、产品结构或材料有重大改变等情况下，需要进行型式检验。型式检验项目涵盖标准规定的所有技术要求和试验项目，以全面评估产品的性能和质量是否符合标准要求。

九、HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀标志、包装、运输和贮存

标志：阀门产品应在明显位置标注公称直径、公称压力、工作温度、材料代号、制造商名称或商标等信息。这些标志有助于用户在安装、使用和维护过程中准确识别阀门的参数和特性，特别是工作压力和温度等关键信息，对于正确使用疏水阀至关重要。

包装、运输和贮存：阀门应进行适当的包装，采用防潮、防震等包装材料和方式，防止在运输和贮存过程中受到损坏。在包装上要标明产品名称、规格、数量、重量、生产日期等信息。在贮存方面，要存放在干燥、通风、避免阳光直射的环境中，对于长期贮存的疏水阀，可能需要定期检查其性能。

HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀安装

HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀疏水阀的典型配管

1 凝结水回收流程中，根据凝结水总管与疏水阀的相对位置，存在两种典型的配管方式：一种是凝结水总管高于疏水阀时的配管方式（如Ⅰ型和Ⅱ型）；另一种是凝结水总管低于疏水阀时的配管方式（如Ⅲ型和Ⅳ型）。这些配管方式的选择将直接影响系统的运行效率和安全性。

2 在凝结水不回收的流程中，也存在两种典型的配管方式：一种是疏水阀水平安装时的配管方式（如Ⅴ型和Ⅵ型）。这些配管方式的选择需根据现场实际情况和系统要求进行确定。

2 疏水阀垂直安装时的典型配管方式，包括Ⅶ型和Ⅷ型。

HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀

HRF高温高压圆盘式疏水阀注意以下事项：

HRF高温高压饱和蒸汽主管圆盘式热动力疏水阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的疏水阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
