| 产品特性：疏水阀 | 品牌：申弘 | 型号：CS41H |
| 材质：碳钢 | 连接形式：法兰 | 种类：浮球式 |
| 公称通径：15-1200mm | 适用介质：蒸汽 | 压力环境：常压 |
| 工作温度：高温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：蒸汽 | 零部件及配件：阀体 | 形态：柱塞式 |
| 类型(通道位置)：直通式 | 规格：15-1200 |

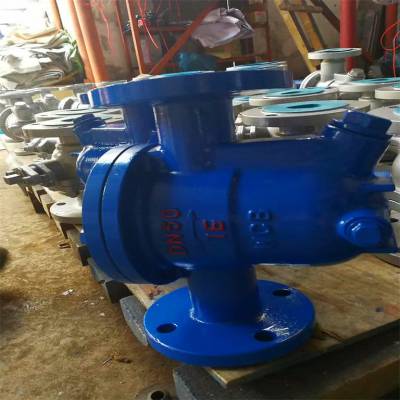

CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀 CS41H自由浮球式疏水阀产品说明
结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
GB/T 12251 - 2005《蒸汽疏水阀 试验方法》是用于评估蒸汽疏水阀性能的标准方法，以下是、详细介绍：
一、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀范围
该标准规定了蒸汽疏水阀性能试验的试验装置、试验准备、试验项目和试验方法以及试验结果的处理。适用于机械型、热静力型和热动力型等各类蒸汽疏水阀，为这些疏水阀的性能测试提供了统一的规范。
二、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀规范性引用文件
三、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀术语和定义
明确了蒸汽疏水阀试验中的一些关键术语，如 “凝结水排量”（单位时间内疏水阀排出的凝结水量）、“工作压力”（在给定温度下，蒸汽疏水阀能正常工作的进口压力）等。这些术语的清晰定义有助于准确理解和执行试验内容。
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀Part 1 ：术语和定义
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀工艺概述：
利用加压气化单元废热回收器E606101/ E606201（A～E）产生的低压蒸汽，在气化车间设置低压蒸汽公用站，公用站底部安装疏水阀组ST606105 A～E，低压蒸汽冷凝液进行密闭回收。疏水阀组ST606105 A～E设计、安装为倒吊桶式，阀后管道布置2300mm向上立管。
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀以上问题存在的风险：
四、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀试验装置
五、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀试验准备
（一）蒸汽疏水阀检查
在试验前，要对蒸汽疏水阀进行外观检查，确保没有损坏、变形等情况。同时，检查疏水阀的型号、规格等参数是否符合试验要求，包括公称压力、公称尺寸、连接方式等。
（二）试验介质选择
试验介质主要是蒸汽和凝结水。蒸汽的质量（如干度）会对疏水阀的性能产生影响，因此要确保蒸汽的品质符合试验要求。对于凝结水，其温度、压力等参数也需要在试验前进行确认和记录。
工作原理：
自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
CS41H产品特点：
①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得高的加热效率。②蒸汽压力变化时，不受影响，能连续工作性能稳定。③漏汽变幻无常小，采用研磨工艺制造，浮球精度高，密封性能好。④自动排空气性能好。⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀疏水阀安全系数（n）值
序号 | 使用部位 | 使用要求 | n值 |
1 | 分汽缸下部排水 | 在各种压力下，能进行快速排除凝结水 | 3 |
2 | 蒸汽主管疏水 | 每100米或控制阀前、管路拐弯、主管末端等处疏水 | 3 |
3 | 支管 | 支管长度大于5m处的各种控制阀的前面设疏水 | 3 |
4 | 汽水分离器 | 在汽水分离器的下部疏水 | 3 |
5 | 伴热管 | 伴热管径为DN15，≤50m处设疏水点 | 2 |
6 | 暖风机 | 压力不变时 压力可调时 0－0.1Mpa（表压） 0.2－0.6Mpa（表压） | 3 2 3 |
7 | 单路盘管加热（液体） | 快速加热 不需快速加热 | 3 2 |
8 | 多路并联盘管加热（液体） | 2 | |
9 | 烘干室（箱） | 压力不变时 压力可调时 | 2 3 |
10 | 溴化锂制冷设备蒸发器疏水 | 单效：压力≤0.1Mpa（表压） 双效：压力≤1.0Mpa（表压） | 2 3 |
11 | 浸在液体中的加热盘管 | 压力不变时 压力可调时 01－0.2Mpa（表压） 大于0.2Mpa（表压） 虹吸排水 | 2 2 3 5 |
12 | 列管式热交换器 | 压力不变时 压力可调时 ≤0.1Mpa（表压） ＞0.2Mpa（表压） | 2 2 3 |
13 | 夹套锅 | 必须在夹套锅上方设排空气阀 | 3 |
14 | 单效、多效蒸发器 | 凝结水量＜20t/h ＞20t/h | 3 2 |
15 | 层压机 | 应分层疏水，注意水击 | 3 |
16 | 间歇，需速加热设备 | 4 | |
17 | 回转干燥圆筒 | 表面线速度U≤30m/s ≤80m/s ≤100m/s | 5 8 10 |
18 | 二次蒸汽 | 罐体直径应***二次蒸汽速度U≤5m/s且罐体上部要设排空气阀 | 3 |
19 | 淋浴 | 单独换热器 多喷头 | 2 4 |
20 | 采暖 | 压力≥0.1Pma（表压） 压力＜0.1Pma（表压） | 2－34 |
产品性能参数 |
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| CS41H-16 | 16 | 1.6 | ≤200 | 水、蒸汽 |
| CS41H-16C | 16 | 1.6 | ≤425 | 水、蒸汽 |
| CS41H-25 | 25 | 2.5 | ≤350 | 水、蒸汽 |
| CS41H-40 | 40 | 4.0 | ≤425 | 水、蒸汽 |
返回页首 ?
CS41H自由浮球式疏水阀产品零部件材料
| 型号 | 阀体材料 |
|---|---|
| CS41H-16 | 铸铁 |
| CS41H-16C | 碳钢 |
| CS41H-25 | 碳钢 |
| CS41H-40 | 碳钢 |
返回页首 ?
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀产品外形及结构尺寸
| CS41H-16 | CS41H-16（Ⅱ） | |||
|---|---|---|---|---|
| DN | 15 | 20 | DN | 25 |
| D | 170 | 200 | L | 310 |
| H | 127 | 142 | H | 240 |
| h | 80 | 90 | h | 178 |
| 重量/kg | 3.5 | 4.5 | 重量/kg | 15 |
| CS41H-16C CS41H-40（Ⅰ） | CS41H-16C CS41H-40（Ⅱ） | ||||||
|---|---|---|---|---|---|---|---|
| DN | 15 | 20 | 25 | DN | 25 | 40 | 50 |
| L | 230 | 230 | 230 | D | 320 | 320 | 320 |
| H | 220 | 220 | 220 | H | 295 | 295 | 295 |
| h | 150 | 150 | 150 | h | 210 | 210 | 210 |
| 重量/kg | 10 | 10.5 | 11 | 重量/kg | 24 | 25 | 26 |
返回页首 ?
| CS41H-16C CS41H-40（Ⅲ） | CS41H-16C CS41H-40（Ⅳ） | |||||
|---|---|---|---|---|---|---|
| DN | 50 | 65 | 80 | DN | 80 | 100 |
| L | 430 | 430 | 430 | D | 580 | 580 |
| H | 410 | 410 | 410 | H | 540 | 540 |
| h | 290 | 290 | 290 | h | 390 | 390 |
| 重量/kg | 80 | 83 | 86 | 重量/kg | 130 | 137 |
产品排水量表（过冷度为 6℃ 时的连续排量）
| 工作压差/MPa | 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 | |
|---|---|---|---|---|---|---|---|---|
| 排水量 | CS41H-16 | 160 | 230 | 300 | — | — | — | — |
| 110 | 160 | 250 | 360 | — | — | — | ||
| 90 | 130 | 200 | 280 | 290 | — | — | ||
| 50 | 80 | 120 | 180 | 210 | 260 | — | ||
| 40 | 50 | 80 | 140 | 170 | 210 | 260 | ||
| CS41H-16Ⅱ （Φ120） | 1400 | 2000 | 2800 | — | — | — | — | |
| 1000 | 1300 | 1800 | 3100 | — | — | — | ||
| 800 | 1000 | 1400 | 2500 | 3500 | — | — | ||
| 600 | 800 | 1100 | 2000 | 2900 | 3800 | — | ||
| 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 |
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀返回页首 ?
| 工作压差/MPa | 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 | |
|---|---|---|---|---|---|---|---|---|
| 排水量 | 产品代号Ⅰ（Φ68） | 180 | 210 | 280 | 450 | 560 | 620 | 660 |
| 产品代号Ⅱ（Φ120） | 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 | |
| 产品代号Ⅲ（Φ190） | 2820 | 4200 | 5080 | 7000 | 8530 | 10200 | 12100 | |
| 产品代号Ⅳ（Φ220） | 4200 | 6800 | 8500 | 10270 | 12400 | 15800 | 18500 |
返回页首 ?
| 工作压差/MPa | 0.03 | 0.5 | 1.2 | 1.6 | 2.0 | 2.4 | 3.0 | 3.6 | 4.0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 排水量 | 产品代号Ⅰ（Φ68） | 100 | 270 | 380 | 440 | 480 | 520 | 580 | 610 | 630 |
| 产品代号Ⅱ（Φ120） | 400 | 1100 | 1620 | 1900 | 2100 | 2280 | 2560 | 2780 | 2900 | |
| 产品代号Ⅲ（Φ190） | 1060 | 2770 | 4250 | 4900 | 5400 | 5920 | 6550 | 7050 | 7300 | |
| 产品代号Ⅳ（Φ220） | 1580 | 4160 | 6430 | 7520 | 8450 | 9000 | 10000 | 10800 | 11200 |
CS41H自由浮球式疏水阀主要零部件
| 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB |
| 2 | 浮球 | 304 |
| 3 | 封圈 | 2Cr13 |
| 4 | 尾螺 | 2Cr13 |
| 5 | 并冒 | 2Cr13 |
| 6 | 平垫圈 | H62 |
| 7 | 平垫圈 | H62 |
| 8 | 挡圈 | 65Mn |
| 9 | 滤网 | 304 |
| 10 | 螺母 | 45 |
| 11 | 螺柱 | 35CrMoA |
| 12 | 石墨封圈 | 304+石墨 |
| 13 | 阀盖 | A105 |
| 14 | 螺堵头 | 2Cr13 |
| 15 | 阀座 | Q235 |
| 16 | 磨合膨胀片 | 304 |
| 17 | 弹簧 | 304 |
| 18 | 保护套 | 304 |
六、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀试验项目和试验方法
七、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀试验结果的处理
数据整理和分析
对试验过程中记录的压力、温度、排量、漏汽量等数据进行整理和分类。剔除异常数据点，这些异常数据可能是由于试验装置的短暂故障或测量误差等原因导致的。然后对数据进行分析，例如通过绘制排量 - 压力曲线、漏汽量 - 压力曲线等来直观地展示蒸汽疏水阀的性能。
性能指标计算和判定
根据整理后的试验数据，计算蒸汽疏水阀的各项性能指标，如凝结水排量系数、漏汽率等。将这些性能指标与产品标准或试验要求进行对比，判定蒸汽疏水阀的性能是否合格。如果不符合要求，需要分析原因，可能是疏水阀本身的设计或制造问题，也可能是试验过程中的某些因素导致的。
八、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀试验报告
1、CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀蒸汽疏水阀安装时应遵循以下原则：
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀蒸汽疏水阀的监测与维护
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀安装疏水阀的正规安装要求如下：
1. 在安装疏水阀之***定要用带压蒸汽吹扫管道，清除管道中的杂物。
2. 疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3. 疏水阀前后要安装阀门，方便疏水阀随时捡修。
4. 凝结水流向要与疏水阀安装箭头标志*。
5. 疏水阀应安装在设备出口的低处，及时排出凝结水，避免管道产生汽阻。
6. 如果设备的低处没有位置安装疏水阀，应在出水口低位置加个反水弯头（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
7.疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）
8. 机械型疏水阀要水平安装。
9. 每台设备应该各自安装疏水阀。
10. 蒸汽疏水阀不要串联安装。
CS41H-40C型铸钢自由浮球式法兰连接蒸汽疏水阀订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属疏水阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
