X944W-16P普通开关型电动不锈钢三通换向旋塞阀 X944W电动三通旋塞阀产品介绍：

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可*防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。三通旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向。

标准适用范围：GB/T 22130-2008《钢制旋塞阀》标准，涵盖了钢制旋塞阀的多个方面，包括结构、参数、技术要求等。它适用于公称压力在PN10至PN160之间，公称尺寸从DN15到DN500的钢制旋塞阀，无论是液体、气体还是蒸汽介质，都在其规范之内。

核心概念解读：旋塞阀的核心部件是带孔的塞体，通过旋转这个塞体，可以实现阀门的开启与关闭。其塞体通常为圆柱形或圆锥形，在阀体的孔内旋转。当孔与阀体进出口通道对齐时，流体得以通过；而错位时，则阻止流体通行。

旋塞阀，一种通过旋转90度来控制开启或关闭的阀门，其核心工作原理在于阀塞的旋转运动。这种阀门广泛应用于切断、接通介质以及分流等多种场合，因其轻巧的结构而备受青睐。此外，根据不同的适用性质和密封面耐冲蚀性，旋塞阀也可用于节流控制。其阀塞形状多样，包括圆柱形和锥形等，这些不同的通道设计进一步优化了阀门的性能。

X944W-16P普通开关型电动不锈钢三通换向旋塞阀

旋塞阀的分类多种多样，包括软密封旋塞阀、油润滑硬密封旋塞阀以及提升式旋塞阀等。软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合。而油润滑硬密封旋塞阀则通过***的润滑脂注入阀体锥孔与塞体之间，形成油膜以减小启闭力矩，提高密封性和使用寿命，其工作压力、工作温度以及口径均有所提升。

此外，提升式旋塞阀的设计也值得一提。其独特之处在于阀塞的提升机构，使得阀门在开启和关闭过程中更加顺畅，同时也能有效减少介质对密封面的磨损。这种设计使得提升式旋塞阀在各种场合下均能表现出色，满足不同的使用需求。

提升式旋塞阀，其结构形式多样，主要包括软密封和硬密封两种类型，依据密封面材料进行区分。其核心工作原理在于旋塞的上升与转动，通过这种动作，在阀门开启时减少旋塞与阀体密封面的摩擦力，确保90度转动后阀门完全打开。而在关闭过程中，旋塞先转动90度至预定位置，随后下降与阀体密封面紧密接触，从而实现密封效果。

此外，三通和四通式旋塞阀在工业装置中发挥着重要作用，它们能够改变介质的流动方向或进行介质分配。根据不同的使用工况，可以选择配备软密封衬套的旋塞阀，或是直接选用软密封或硬密封的提升式旋塞阀，以满足特定的需求。

X944W-16P普通开关型电动不锈钢三通换向旋塞阀结构与参数剖析

不同结构形式：旋塞阀按密封面材料可分为软密封和硬密封两类。前者密封性好但耐温耐压稍弱，后者则相反。此外，还有多种连接方式如法兰、螺纹和焊接等，以满足不同的安装需求。

关键参数解读：包括公称压力（PN）和公称尺寸（DN）。前者代表阀门在特定温度下的工作压力；后者则是阀门设计的名义尺寸，与管道系统设计和选型密切相关。

X944W-16P普通开关型电动不锈钢三通换向旋塞阀技术要求详解

材料选用：在制造旋塞阀时，必须选用符合标准要求的材料，以确保产品的性能和质量。这些材料要求具有足够的强度、耐腐蚀性和耐磨性等特性。同时，还要注意材料的可加工性和成本效益等方面的问题。

（1）阀体和阀盖材料选择：阀体和阀盖通常采用碳钢、合金钢或不锈钢等材质。碳钢材质成本低廉，适用于普通工作压力和温度条件；合金钢则因其高强度和韧性，常用于高压高温环境；而不锈钢，特别是对于腐蚀性介质或高卫生标准的应用场合，则显得尤为适用。这些材料的化学成分与力学特性均需严格遵循相关***。

（2）塞体材质要求：塞体的材质选择取决于其密封形式和工作条件。软密封塞体可能采用铜合金等材质，以确保良好的弹性、耐腐蚀性和耐温性；而硬密封塞体，则通常选用不锈钢或表面堆焊硬质合金，以***足够的硬度和耐磨性，从而防止密封面在使用过程中的磨损和泄漏。

（3）密封材料特性：软密封材料，例如橡胶，应具备优异的弹性、耐腐蚀性和耐温性，以适应不同的工作温度和介质条件；硬密封材料则需***足够的硬度与耐磨性，以应对密封面在使用过程中的磨损挑战。

X944W-16P普通开关型电动不锈钢三通换向旋塞阀

X44W三通旋塞阀标准规范：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

X944W-16P普通开关型电动不锈钢三通换向旋塞阀

X944W电动三通旋塞阀应用范围：

旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

X944W-16P普通开关型电动不锈钢三通换向旋塞阀结构特点：

1、适用于经常操作，启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、旋塞阀密封性能好。
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。

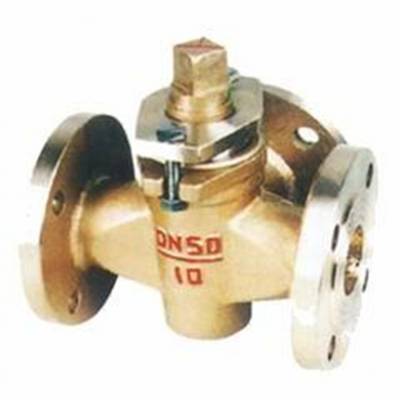

X944W-16P普通开关型电动不锈钢三通换向旋塞阀X44T三通法兰式旋塞阀
型号：X44W/T
口径：DN25-300
压力：1.0MPa

X944W-16P普通开关型电动不锈钢三通换向旋塞阀型号规格尺寸大小

X944W-16P普通开关型电动不锈钢三通换向旋塞阀外形尺寸

X944W-16P普通开关型电动不锈钢三通换向旋塞阀主要零件

X944W-16P普通开关型电动不锈钢三通换向旋塞阀

手动阀门用手转动手轮，电动阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。其实旋塞阀作为一种常用的流体控制设备，其正确的安装对于确保其运行稳定性和使用寿命至关重要。北高科阀门将在本文详细介绍旋塞阀的安装步骤、注意事项以及常见错误，以帮助您避免在安装过程中出现的问题。

X944W-16P普通开关型电动不锈钢三通换向旋塞阀旋塞阀安装前的准备工作

在安装旋塞阀之前，需要进行以下准备工作：

1. 检查零部件：确保旋塞阀的零部件和附件完好无损。

2. 清洁连接口：清洁阀门和管道的连接口，确保没有杂质。

3. 准备工具和材料：准备好所需的工具和安装材料。

X944W-16P普通开关型电动不锈钢三通换向旋塞阀旋塞阀的安装步骤

1. 安装阀体：将阀体放置在合适的位置，确保与管道连接口对齐，并使用正确尺寸的密封垫片将阀体与管道连接口紧密贴合。

2. 切割管道：先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。

3. 清洁管道：使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。

4. 涂焊剂：在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。

5. 开启阀门：要确保阀门处于开启状态。先对管道加热，尽可能多的将热从管道传递到旋塞阀，避免延长旋塞阀本身的加热时间。

5.X944W电动三通旋塞阀保管、保养、安装和使用

5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装后系统或管路试压时，阀门应处于全开位置。

5.7使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。

5.8使用时，应经常给阀杆梯形螺纹注入润滑剂。

5.9手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

5.10阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。

5.11电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”。

上海申弘阀门有限公司对阀门投入使用一年内负责保修，但不超过发货期18个月。在保修期内，因产品质量原因均可免费修理或更换零件。

X944W-16P普通开关型电动不锈钢三通换向旋塞阀订货须知：

一、①品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属旋塞阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
