X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀 钛合金旋塞阀X43W-10Ti产品说明
钛旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作的阀门。塞体多为圆锥体，也有圆柱体，旋塞阀结构简单、启闭迅速、流体阻力小。产品广泛应用于石油、化工、水电、食品、医药、轻纺、造纸、治炼等工业管道上具有结构简单、启闭迅速、操作省力，维修方便，密封性好等特点。旋塞阀是一种快速开关的直通阀，由于旋密封面之间运动带有擦拭作用，而在全开时可*防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。

上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀旋塞阀的另一个重要特性是它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用zui早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低（不高于1兆帕）和小口径（小于100毫米）的场合。为了扩大旋塞阀的应用范围，已研制出许多新型结构。油润滑旋塞阀是zui重要的一种（见图[油润滑旋塞阀]）。***的润滑脂从塞体***注入阀体锥孔与塞体之间，形成油膜以减小启闭力矩，提高密封性和使用寿命。它的工作压力可达64兆帕，zui高工作温度可达325℃,zui大口径可达600毫米。
旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向
旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。
旋塞阀是一种用于调节介质流量的阀门，也是一种常用的切断阀门。其结构由旋转式阀芯和阀体组成，通过旋转阀芯来控制介质的流量和切断介质流动。旋塞阀具有密封性好、启闭力矩小、开启速度快等优点，广泛应用于石油、化工、冶金、电力、制药、食品等行业的流体控制系统中。

二、X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀旋塞阀的标准规范

1. X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀***

目前国际上对于旋塞阀的标准规范主要有以下几个：

(1)*** 5208-1982 金属阀门压力试验标准，规定了各种类型的金属阀门的压力试验方法。

(2)API 598-2011 阀门检验和试验标准，包括各种类型的阀门的检验和试验标准。

(3)EN 12266-1：2012 工业阀门 通用标准 Part1：设计、制造和检验，规定了工业阀门的设计、制造和检验要求。

2.X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀 ***

我国的旋塞阀标准规范主要有以下几个：

(1)GB/T 12237-2007 金属旋塞阀结构长度

(2)GB/T 12238-2008 金属旋塞阀试验

(3)GB/T 12239-2012 钢制旋塞阀技术条件

(4)HG/T 3704-2003 金属旋塞阀外壳压力测试方法

(5)JB/T 7744-2000 旋塞止回阀技术条件

3.X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀 行业标准

与旋塞阀相关的行业标准主要有以下几个：

(1)SY/T 0510-1995 石油化工用钢制旋塞阀技术条件

(2)HG/T 3704-2003 金属旋塞阀压力测试方法

(3)JJG 563-2012 旋塞阀仪表检定规程

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀旋塞阀的***包括：

一、设计标准：

GB/T 12236-2015《旋塞阀结构长度》、GB/T 12237-2015《旋塞阀连接尺寸》、GB/T 12238-2015《旋塞阀试验》、GB/T 12239-2015《旋塞阀材料、零件和标志》。

二、制造标准：

GB/T 12234-2015 《工业金属旋塞阀》、GB/T 12235-2015《铸钢旋塞阀》、GB/T 12240-2015《高压旋塞阀》。

三、材质标准：

GB/T 12242-2005《一般用铸造钢件技术条件》、GB/T 12243-2005《球墨铸铁铸件技术条件》、GB/T 12244-2005《铸铜合金件技术条件》、GB/T 12245-2005《钛合金铸件技术条件》。

四、连接标准：

GB/T 9113-2010《钢制法兰》、HG/T 20592-2009 《铸铁法兰》、JB/T 79-1994《铸钢焊接颈法兰》、JB/T 82-1994《钢制螺纹连接管件》。

五、试验标准：

GB/T 13927-2008《工业阀门压力测试》、GB/T 26480-2010《阀门对流体阻力系数测定方法》、GB/T 13926-2008《工业阀门试验》。

三、X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀结语

旋塞阀作为一种重要的流体控制阀门，在各个行业中应用广泛。了解旋塞阀的标准规范对于旋塞阀的采购、制造和检验都有着重要的指导作用。同时，按照标准规范要求生产的旋塞阀不仅质量可靠，而且可以更好地***其在实际工作中的稳定性和可靠性。

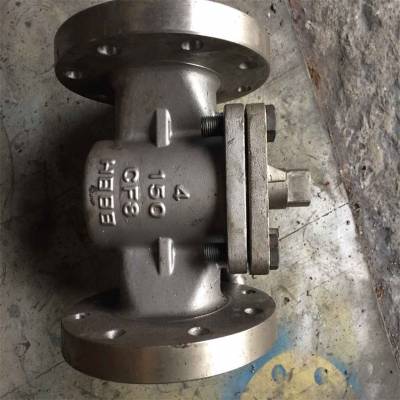

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀

钛合金旋塞阀X43W-10Ti结构图

旋塞阀结构图
规格参数
压力等级： PN1.0 CLASS150
公称通径： DN15-DN300 1/2"-12"
驱动方式：手动、蜗轮、电动
相对应的型号： X43W-10Ti、X43W-150LB(Ti)、X343W-10Ti、X343W-150LB(Ti)、X943W-10Ti、X943W-150LB(Ti)、X43F- 10A、X43F-16A、X43W-2***、X43W-40A、X43W-64A、X43W-100A、X43F-150LB(A)、X43F- 300LB(A)、X43F-600LB(A)、X343F-10A、X343F-16A、X343W-2***、X343W-40A、X343W- 64A、X343W-100A、X343F-150LB(A)、X343F-300LB(A)、X343F-600LB(A)、X43F-10Ti、 X43F-16Ti、X43W-25Ti、X43W-40Ti、X43W-64Ti、X43W-100Ti、X43F-150LB(Ti)、X43F- 300LB(Ti)、X43F-600LB(Ti)、X343F-10Ti、X343F-16Ti、X343W-25Ti、X343W-40Ti、 X343W-64Ti、X343W-100Ti、X343F-150LB(Ti)、X343F-300LB(Ti)、X343F-600LB(Ti)、
适用介质：氧化性腐蚀介质。

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀TC4 热膨胀系数：
TC4钛合金具有优良的耐蚀性、小的密度、高的比强度及较好的韧性和焊接性等一系列优点，在航空航天、石油化工、造船、汽车，医药等部门都得到成功的应用。纯钛、TA15、TA19、TB2、TB3、TC1、TC4、TC6、TC10、TC11、TC19、TC20、Ti-Nb等

执行标准：GB/T 3620、GB/T 3623 、 NB/T47018、ASTM B863、AMS4928、AMS4967等
●TC4钛合金力学性能：
规定残余伸长应力σr0.2/MPa≥825,伸长率δ5(%)≥10,
●TC4钛合金密度:
4.5（g/cm3）
●TC4钛合金化学成分:
TC4含钛(Ti) 余量,铁(Fe)≤0.30,碳(C)≤0.10,氮(N)≤0.05,氢(H)≤0.015,氧(O)≤0.20,铝(Al)5.5～6.8,钒(V)3.5～4.5[1-2]
●TC4钛合金密度:
4.5（g/cm3）工作温度-100～550（℃）

TC4含钛(Ti) 余量,铁(Fe)≤0.30,碳(C)≤0.10,氮(N)≤0.05,氢(H)≤0.015,氧(O)≤0.20,铝(Al)5.5～6.8,钒(V)3.5～4.5

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀

钛合金旋塞阀X43W-10Ti技术规范
设计标准：GB/T12240、API599
结构长度：GB/T12221、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、***、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598
主体材料
阀体：TA1、TA2、TA10、Gr2、Gr3
旋塞：TA1、TA2、TA10、Gr2、Gr3

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀主要性能规范：

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀主要外形及连接尺寸：

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀主要零部件材料：

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀钛合金旋塞阀X43W-10Ti检验试验要求：

1. 阀门按照API 598的要求进行压力试验：
首*行壳体强度试验：将阀门两端封闭，阀门处于半开启位置。试验介质用淡水，试验压力1.5XPN（Mpa），试验持续时间15分钟，在压力持续时间内观察阀门，不得有可见泄漏或表面潮湿。
再进行液体密封试验：分别从阀门两端进行试验。试验介质用淡水，试验压力1.1XPN（Mpa），试验持续时间5分钟。不允许有可见泄漏。
zui后进行低压气体密封试验：将阀门处于半开启位置，阀门和其体腔应*充满试验介质。关闭阀门，从阀门的一端加压，将阀门的另一端放入淡水中或者注满淡水，试验介质用空气，试验压力0.6Mpa，试验持续时间3分钟。在压力持续时间内不得有气泡冒出。释放压力并对阀门的另一端重复该试验。
2. 抗静电试验：
使用不超过12V（伏）的直流电测量。电阻测量应在压力试验前，在干燥的阀门上进行，电阻不应超过10Ω（欧姆）。
1. 阀座的密封为可更换的卡套，材料选用进口聚四氟乙烯(PTFE)。该材料具有优良的可塑性、耐腐蚀性；优异的耐热性--在高温下具有高的机械强度，适用的温度范围（-200℃~260℃）；具有低的摩擦系数（摩擦系数为：0.04）和不粘性。阀座安装使用和维修方便，大量节约维修资金和时间，延长阀门的使用寿命，密封性好。
2. 阀体流道为文丘里缩径设计，减小了阀门的外形尺寸，同时进一步降低了阀门启闭的力矩，开启灵活。
3. 阀杆为防脱出设计。在异常情况下，阀杆不会因为内压而飞出，发生伤人事件。
4. 具有防静电设计。在阀杆与阀盖之间设计有防静电弹簧，将阀门在操作过程中产生的静电导出。
5. 具有防火结构设计。在阀体中腔流道与旋塞相配合处有一圈金属密封面，***在意外失火时，聚四氟乙烯卡套被烧坏，旋塞密封面可与阀体密封面贴合，阻断明火向下游蔓延；同时阀杆和阀盖处的密封选用柔性石墨材料，可阻断明火向阀门外部蔓延。
6. 具有安全锁定结构。在装置的操作杆处设计有开、关位置锁定结构，可防止误操作。


X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀引用的标准：
1.       设计制造标准：
API599
法兰端、螺纹端和焊接端金属旋塞阀
ASME B16.34
法兰端、螺纹端和焊接端阀门
ASME B16.10
阀门结构长度
ASME B16.5

HG20592
钢制管法兰型式、参数
API607
1/4周软密封阀门的耐火试验
2.      检验试验标准：
API598
阀门检查与试验
ASTM E165
液体渗透检验方法
ASTM E94
射线照相检验
ASTM E142
射线检验的质量控制
MSS SP-55
阀门、法兰及附件表面缺陷检验

钛合金旋塞阀X43W-10Ti工作原理
用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体)，与阀体的圆锥孔面配合组成密封副。旋塞阀是使用zui早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低压(不高于1兆帕)和小口径(小于100毫米)的场合。钛旋塞阀主要原材料钛是一种具有高度化学活性的金属。但是，它对许多腐蚀介质都呈现出特别优异的耐腐蚀性。原因是钛和氧有很好的亲和力，极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜。在许多苛刻腐蚀工况介质中，这层氧化薄膜十分稳定，较难溶解，即使遭到破坏，只要有充足的氧，也能自行修复而很快重新生成。与本高品质旋塞阀相关的旋塞阀。

五、X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀应用范围

旋塞阀因其结构简单、操作灵活、密封性能好、流通能力强等特点，在多个领域得到广泛应用：

石化行业：用于控制石油、化学品、液体气体等介质的流动。

化工行业：适用于控制腐蚀介质、高温高压介质以及粘稠物料等。

电力行业：用于控制相关设备和系统中的流体介质。

造纸行业：广泛应用于造纸机械系统中，用于控制纸浆的流量。

水处理及给排水系统：用于控制污水的进出口和流量，以及作为管道的截断阀。

食品及医药行业：选用不锈钢或特殊材质的旋塞阀，以***流体的纯净度。

六、X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀安装与维护

安装：

在安装前，检查阀门的零部件和附件是否完好无损。

清洁阀门和管道的连接口，确保没有杂质。

按照设计要求，将阀门安装在合适的位置和方向上。

使用正确的工具和密封材料，确保阀门的安装质量。

X43W-10Ti手动直通钛合金塞体圆锥体法兰旋塞阀维护：

定期检查阀门的启闭状态，确保其能够自由移动且无泄漏问题。

如发现密封件有磨损或损坏，应及时更换。

清洁阀门的内外表面，避免残留物或杂质影响阀门的性能。

对长期不使用的阀门，应定期进行启闭操作，以保持其灵活性。

综上所述，旋塞阀以其独特的结构和性能特点，在工业生产和民用领域中都发挥着重要的作用。
