| 产品特性：减压阀 | 品牌：申弘 | 型号：ZZY |
| 材质：碳钢 | 连接形式：内螺纹 | 加工定制：是 |
| 公称通径：15-900mm | 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境：常压 |
| 工作温度：常温 | 流动方向：双向 | 驱动方式：热力 |
| 零部件及配件：阀杆 | 形态：柱塞式 | 类型(通道位置)：二通式 |
| 标准：国标 | 密封形式：硬密封型 | 规格：国标 |
ZZY自力式内螺纹调节阀产品说明

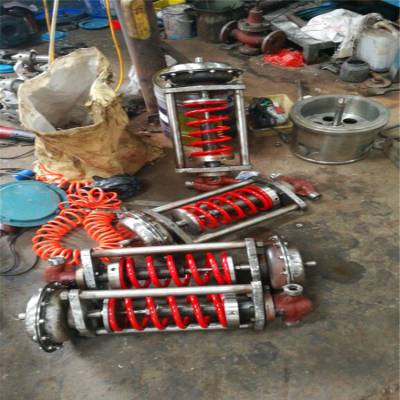

ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀
本实用新型涉及调节阀技术领域，尤其涉及自力式调节阀。由阀体、阀瓣、阀瓣弹簧、中头垫料、定位压板、阀盖、填料、压紧螺母、支架、调节螺杆组成阀门的执行机构；由刻度标牌、指示牌组成阀门的指示机构；由调节气缸调节杆、调节气缸底座、活塞、调节气缸缸筒、调节气缸垫料、调节气缸上盖、调节气缸弹簧、调节气缸弹簧垫块组成阀门的调节机构；是气给定信号控制的减压阀，属于气动执行器类，它与空气减压阀及程序控制器配套使用。由输入气压讯号使阀门开启，通过阀后压力的反馈，自动调整阀门开度，从而达到稳压的作用。 本厂生产的 ZZY-1.0PRⅢ 型自动式压力调节阀，具有体积小、工作稳定、质量可靠。采用不锈钢膜片，因而特别适用对蒸汽介质，常用于橡胶轮胎硫化机胶囊供蒸机。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀 ZZY自力式内螺纹调节阀背景技术：
自力式调节阀又称自力式控制阀，是一种依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表的调节阀。自力式调节阀主要分为自力式压力调节阀、自力式压差调节阀、自力式温度调节阀、自力式流量调节阀。自力式压力调节阀由膜盖、不锈钢膜片、波纹管膜片、阀体、阀杆、阀芯、阀座、弹簧等组成。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀工作原理如下：
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀
输入的给定空气信号（Ps）进入上膜室，使不锈钢片产生向下推力，通过阀杆推动阀芯使阀门打开，气体介质流经阀座，发后的介质压力（P2）经过反馈管道进入下膜室，在同一不锈钢膜片Ps进行力比较，由膜片位移变成阀杆行程，从而调整了密封环开度，当Ps与P2达到平衡时，阀处于某一开度。当阀后的压力P2随负荷而变化时，P2的反馈去改变阀门的开度，使P2稳定在Ps相对应的数值上。
现有的自力式调节阀仍然存在不足之处，首先，现有阀体内的阀杆大多浸泡在介质中，而一些介质具有腐蚀性，进而在长期使用后导致阀杆被腐蚀从而影响阀杆的正常移动；其次，现有阀体内部的膜片作为感知压力的部件，在长时间使用后与弹簧的连接处易产生机械劳损，进而影响膜片的反应，导致调节不准确。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，阀体的内部设置了油壳，油壳的内部设置了阀杆，油壳上设置了进液口出液口，油壳与阀杆的连接处设置了密封滑套，采用此设计的好处在于：在使用前从进液口将润滑油灌入油壳的内部，使阀杆浸泡在润滑油中，这样阀杆在移动时通过润滑油润滑，减小了移动使的摩擦，还防止阀杆长时间与介质接触，进而减少阀杆的老化，从而延长阀杆的使用寿命，同时密封滑套防止润滑油泄露污染介质，并且提高阀杆上下滑动的稳定性，防止阀杆发生位置偏移。
2、本实用新型中，阀体的内部设置了弹簧，弹簧的底部设置了膜片，膜片上设置了防护垫，采用此设计的好处在于：防护垫的厚度膜片的1.5-2倍，膜片受介质的压力改变而上下移动后可通过防护垫带动弹簧伸缩，通过间接接触的方式，有助于缓解膜片的老化，进而延长膜片的使用寿命。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀弹簧范围的选择
弹簧范围的选择主要从阀的稳定性、输出力两方面考虑。
1） 阀的稳定性上选择
从阀的稳定性上选择，弹簧应该是越硬越好，如选用40～200KPa、60～180KPa的弹簧,它不仅克服轻微振荡、克服摩擦力，而且能使阀芯住复运动自如。
2） 从输出力上选择
由于执行机构的输出力是执行机构总的合力减去弹簧的张力、摩擦力、弹簧越软，其输出力就越大。所以，从输出力上考虑应该选择软弹簧（即小的弹簧范围）。
3） 从综合性能上选定弹簧范围
若从稳定性上选择，要选用弹簧范围大的硬弹簧；若从输出力来看，又应该选用弹簧范围小的软弹簧，两者互为矛盾，因此应予以综合考虑。在满足输出力的情况下，尽量选用范围大的硬弹簧。笔者建议，对薄膜阀充分利用定位器250KPa的气源，选用60～180KPa 的弹簧。它对气开阀有60KPa的输出力，对气闭阀有250－180＝70KPa的输出力，其弹簧范围Pr为180－60＝120KPa。再看传统的20～100KPa的弹簧配140KPa的气源时的输出力；气开阀为20KPa，气闭阀与140－100＝40KPa，其弹簧范围Pr＝100－20＝80KPa。由此不难看出，无论从输出力、刚度上讲，我们建议选择60～180KPa的弹簧范围远远优越于常规弹簧范围。
4） 特殊情况弹簧范围的选择
若遇大口径、大压差、含颗粒等场合时，其弹簧范围的选定通过详细计算来满足。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀ZZY自力式内螺纹调节阀技术参数
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
PN40 | 2.0 | |||||||||||||
阀盖形式 | 标准型-17～+300℃、高温型+300℃～+450℃ | |||||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||||
阀芯形式 | 单座、套筒型阀芯 | |||||||||||||
流量特性 | 线性 | |||||||||||||
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀ZZY自力式内螺纹调节阀执行器参数
有效面积(cm ) | 32※ | 80 | 250 | 630 |
压力设定范围(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
***压力阀正常工作的 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
允许上下膜室之间压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" | |||
注：※该有效面积所对应的压力设定范围不适用于DN150-250。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀性能指标
设定值偏差 | ±8% | |||
允许泄露量 | 硬密封 | 4×0.01%阀额定容量 | ||
软密封 | DN15～50 | DN65～125 | DN150～250 | |
10气泡/min | 20气泡/min | 40气泡/min | ||
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀工作温度
公称通径 | 15～125mm | 150～250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
软密封 | ≤150℃ | ||
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀零件材料
材料代号 | C（WCB） | P（304） | R（316） | |
主要 | 阀体 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
阀芯、阀座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
膜盖 | A3、A4钢涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
弹簧 | 60Si2Mn | |||
导向套 | HPb59-1 | |||
蒸汽减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，***地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压，性能稳定、***、安装调节方便，使用寿命长。蒸汽减压阀的使用寿命和减压效果与蒸汽减压阀的质量有关，与蒸汽减压阀的选型也息息相关，但是瓦特节能发现，蒸汽减压阀的正确安装时影响蒸汽减压阀最常见的因素。如何正确安装蒸汽减压阀，必须注意几个重要的技术细节。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀
首先，安装前需要仔细检查阀门口径，弹簧压力范围等参数，确保蒸汽减压阀与选型数据参数相符。蒸汽减压阀作为一种自动调节阀，每个减压阀必须依据实际工作参数（上游压力、压差、流量、最小流量）进行选型，一般不建议简单按照蒸汽管道口径来选择蒸汽减压阀，这也是现场经常发现的减压阀安装错误之一。由于减压阀口径一般蒸汽管道小，在连接时要采用异心变径。为了合理的蒸汽流速和流动的平稳，减压阀下游应该按照相应的相同流速和体积流量放大选型。
大家都知道想要机器的使用寿命长，那使用设备的时候就不仅仅是要后期维护保养，正确的使用方法是否正确也是很重要的，今天小编给大家分享都便是此设备的正确操作安装方法及注意事项，下面我们一起来看看。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀
首先给大家分享下减压阀的操作须知
警告 (1)不许用裸手直接接触阀体，否则可能造成***。
注意 (1)在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。
(2) 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。
(3) 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。
(4) 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。(管路中产生的铁锈可能造成故障)
(5) 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对出口压力），然后关闭减压阀后闸阀
2、慢慢开启减压阀前的闸阀至全开；
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从***步开始重新调整，即只能从低压向高压调。
ZZYP-16C WCB碳钢自力薄膜式内螺纹连接调节阀订货须知：
一、使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
