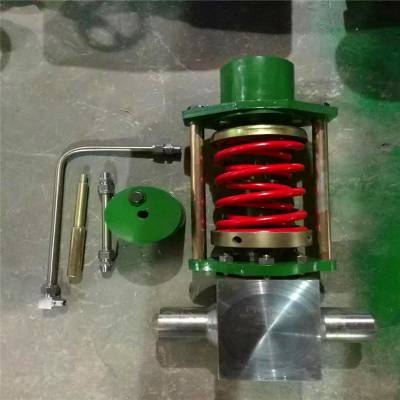

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀 ZZYP自力式对焊连接调节阀产品说明

本发明涉及一种自立式调节阀，特别是涉及自力式调节阀。无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设***波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

自力式调节阀主要依靠流经阀内介质自身的压力作为能源驱动阀门自动工作，不需要外接电源、气源，通常用于无电无气无人值守场所，既方便又节约了能源，通过调节丝杆(231)一次性设定工况所需参数，也节约了大量人力；自力式取压分外置式和内置式取压结构；外置式取压需要在阀前(或者阀后)管道上钻孔取压，该种结构所需安装空间大；内置式取压则直接将阀门装于管道上即刻取压，其结构精巧，所需安装空间小。

不管外置式还是内置式取压，自力式调节阀皆可以用于流量、压力、温度等的调节，如图1所示，为现有的内置式的自立式调节阀的结构，普通自力式阀门大多能满足常温、常压、低压差、流量系数CV>1的调节功能，但针对高温、高压、高压差工况，甚至高压差、超小流量(根据阀门的定义，小流量阀是指流量系数;

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀

自力式压力调节阀无需外加能源，利用被控介质自身能量作为动力源，引入执行机构控制阀芯位置来改变流通面积，从而达到改变流量的目的，是阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力波动小等优点，广泛应用各种工业设备中，用于气体，液体及蒸汽介质减压稳压或泄压稳压的自动控制。

执行机构有薄膜式、活塞式、波纹管式三种；作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节阀（K型）。

根据工况进行阀门设计和材料选择。根据流量系数、噪音等级、流体状态的计算结果进行设计方案的选择。控制阀选择的***性取决于客户所提供的信息的准确性。与成型阀塞相比，使用多孔型控制元件可使噪音等级降低大约10dB（分贝）。

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀

带套筒导向的阀内件结构简单，运行稳定，确保高可调范围和调节比，软密封阀芯具有高密封性能。

如果增加一个节流套筒则可以降低大约5分贝的噪音，这是因为它降低了阀座和阀塞之间的压差。如果在发生阻塞流、空化、闪蒸的场合下推荐使用增加一个套筒的控制阀。

根据不同的流体情况及客户对材料、流量系数、控制特性、阀座泄漏等要求可提供特殊设计的控制阀。

波纹管密封可以防止腐蚀或有毒介质发生泄漏。

易拆卸和装配的阀内件便于维修及保养。

导压管有铜管和不锈钢两种。

根据不同的工艺状况，选择不同的执行机构。

应用***材料及***的加工面处理方法（表面抛光，堆焊司钛莱，热处理或表面镀覆氮化铬及喷涂碳化钨），使得阀门寿命长，可靠性高。

ZZYP自力式对焊连接调节阀技术实现要素：

鉴于以上所述现有技术的缺点，本发明的目的在于提供自力式调节阀，用于解决现有技术中的自力式调节阀不能够满足高温、高压、高压差工况，甚至高压差、超小流量工况的问题。如上所述，本发明的自力式调节阀，具有以下有益效果：

一、通过阻尼调节件增加介质的流通阻力，从而降低流量系数CV，实现超小流量调节；

二、阀芯阀座采用金属对金属密封，故而能承受高达10.0MPa压差，承压能力大大增加，同时使用寿命也予以提高。

三、由于承压部件采用金属活塞式，能承受PN16.0MPa的高压，同时密封圈采用新型密封材料如耐高温全氟橡胶等，能承受300℃高温；

四、由于上阀芯与下阀芯始终有外力让其一直对顶，为了降低外力对下阀芯径向的作用力，同时也为了降低操作扭矩，故在丝杆与托盘之间增加了平面轴承；

五、在托盘上增加了一导向销；避免了弹簧在摩擦力下扭转的可能；

六、内置式取压，使阀门结构更加紧凑，安装空间更小；

七、整个调节阀的运动部分均在阀体内运行，被外壳包裹，不仅适合室内使用，更适合野外环境，只需要通过调节丝杆即可调整稳压范围。

ZZYP自力式对焊调节阀产品型号

注：1.压闭型用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
2.压开型用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀压力参数

ZZYP型自力式压力调节阀选型

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀主要技术参数和性能指标


三、外形图

四、ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀阀外形尺寸与重量


为实现上述目的及其他相关目的，本发明提供自力式调节阀包括阀体、位于所述阀体内的上弹性压紧件、和所述上弹性压紧件固定连接的上阀芯、位于所述阀体内的下弹性压紧件、和所述下弹性压紧件固定连接的下阀芯，所述上阀芯和所述下阀芯对顶配合处设有阀座，所述上阀芯、所述下阀芯和所述阀座配合端均为变径结构，在管道中一般应当水平安装。

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀使用方法

　　1.在常温下使用气体或低粘度液体场合时的操作：

　　(1)缓慢开启阀前后截止阀;

　　(2)拧松排气塞，直至气体或液体从执行机构溢出为止

　　(3)然后重新拧紧排气塞，调节阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到，调整时，注意观察压力标示值，动作缓慢，不得使阀杆跟着转动

　　2.使用蒸汽场合时的操作：

　　(1)从冷凝器上拧下注液口螺钉

　　(2)拧松执行机构排气塞

　　(3)使用漏头通过注液口加入直至排气孔流出为止

　　(4)拧紧排气塞，继续注水直至溢出注液口

　　(5)拧紧注液口螺钉

　　(6)缓慢开启调节阀前后截止阀

　　(7)调整压力调节盘，并观察压力表示值达到要求为止。

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀使用维护：

　　投入运行后，一般维护工作很少，平时只要观察阀前，阀后压力示值是否符合工艺所需要求即可。另外，观察填料函与执行机构是否渗漏，若渗漏应拧紧或更换填料及膜片。

蒸汽减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，***地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压，性能稳定、***、安装调节方便，使用寿命长。蒸汽减压阀的使用寿命和减压效果与蒸汽减压阀的质量有关，与蒸汽减压阀的选型也息息相关，但是瓦特节能发现，蒸汽减压阀的正确安装时影响蒸汽减压阀最常见的因素。如何正确安装蒸汽减压阀，必须注意几个重要的技术细节。

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀

首先，安装前需要仔细检查阀门口径，弹簧压力范围等参数，确保蒸汽减压阀与选型数据参数相符。蒸汽减压阀作为一种自动调节阀，每个减压阀必须依据实际工作参数（上游压力、压差、流量、最小流量）进行选型，一般不建议简单按照蒸汽管道口径来选择蒸汽减压阀，这也是现场经常发现的减压阀安装错误之一。由于减压阀口径一般蒸汽管道小，在连接时要采用异心变径。为了合理的蒸汽流速和流动的平稳，减压阀下游应该按照相应的相同流速和体积流量放大选型。

　　大家都知道想要机器的使用寿命长，那使用设备的时候就不仅仅是要后期维护保养，正确的使用方法是否正确也是很重要的，今天小编给大家分享都便是此设备的正确操作安装方法及注意事项，下面我们一起来看看。

　　首先给大家分享下减压阀的操作须知

　　警告  (1)不许用裸手直接接触阀体，否则可能造成***。

　　注意  (1)在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

　　(2) 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

　　(3) 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

　　(4) 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。(管路中产生的铁锈可能造成故障)

　　(5) 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀减压阀调压步骤

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对出口压力），然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开；

3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

4螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力，须从***步开始重新调整，即只能从低压向高压调。

ZZYP-64P SUS30408不锈钢自力式对焊连接调节阀订货须知：

一、使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
