| 产品特性：减压阀 | 品牌：申弘 | 材质：碳钢 |
| 型号：25P | 连接形式：法兰 | 适用介质：蒸汽 |
| 3C阀门类别：工业 | 公称通径：15-900 | 结构形式：薄膜式 |
| 压力环境：常压 | 工作温度：高温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀杆 |
| 形态：隔膜式 | 类型(通道位置)：二通式 | 规格：国标 |

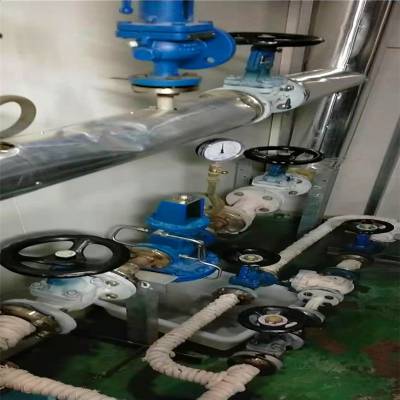

25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组 25P先导薄膜式蒸汽减压阀站 产品说明
本实用新型涉及一种余热水利用系统，特别是涉及一种对蒸汽进行降温降压的系统。 在减压阀前, 安装100目的过滤器、汽水分离器和疏水站，其中过滤器应侧向安装，以防止内部积水并***滤网的全部面积都有效流通蒸汽。同时，下游安装安全阀，该阀门应设定在等于或低于下游设备的允许工作压力，但应该有足够的余量高于其正常工作的压力。
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组
选择合适的减压阀是确保减压阀长期稳定工作的关键所在。选择减压阀要根据减压阀的前后压力、蒸汽流量、还有实际使用环境来确定适合的减压阀，减压阀通常比蒸汽管道小1－2档管径。对于系统负载变化大的情况，应使用2台或多台的减压阀并联，以避免大减压阀长期工作在小负载的情况。否则造成减压阀容易磨损，使用寿命短。减压阀的大部分问题来自蒸汽系统的水分和杂质，为了确保减压阀的高效运行，提供高品质的蒸汽对减压阀很重要。
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组优化建议：
建议在减压站出口处安装管道疏水阀组，当停机时能迅速排出冷凝水防止形成管道水锤。
选型说明：
选择合适的减压站，需要提供阀前压力P1、阀后压力P2、通过减压阀的蒸汽大流量、安全阀的整定压力。
选型条件：噪音小于90dB，蒸汽出阀速度不大于250m/s。
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组
吸收式热栗回收余热水集中供热系统，所采用的驱动源为电厂蒸汽，然而电厂蒸汽存在压力高，温度高的问题，目前通常采用减温减压器来对蒸汽降温降压处理。具体是采用水栗抽取一定的冷凝水和蒸汽混合达到减温减压的目的，但该方法需要额外的水栗能耗来满足热栗机组的工作要求，能源损失依然较大。
蒸汽减压阀对蒸汽系统的安全稳定运行非常重要，减压阀的使用效果与减压阀的质量和维护息息相关，也与减压阀的技术选型和正确安装有很大影响。
减压阀运输必须固定，由于减压阀重心较低，不允许倒置。开箱不要抓住不锈钢管,应抓紧阀体。移动减压阀要注意减压阀调整弹簧偏心移动。减压阀应该正确安装，满足（先导隔膜式减压稳压阀手册）的手册要求。典型的安装方式应该参考减压站典型设置。
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组
减压阀前后蒸汽管道应该采用干净的无缝钢管，所有焊接部分应该有效去除焊渣等杂物。为了防止流动阻滞，***减压阀前后流动平稳，应该增大减压阀下游管径。变径应该采用偏心大小头，避免积水导致的水锤和冲蚀可能。
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组主要技术参数：
| 公称压力（MPa） | 2.5 |
| 壳体试验压力（MPa） | 3.75 |
| 密封试验压力（MPa） | 2.5 |
| 进口压力（MPa） | 2.5 |
| 出口压力范围（MPa） | 0.02-1.6 |
| 压力特性偏差（MPa） | GB12246-1989 |
| 流量特性偏差（MPa） | GB12246-1989 |
| 渗漏量 | GB12245-1989 |
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组
先导薄膜式蒸汽减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体、阀盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 调节弹簧 | 60Si2Mn |
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组
25P先导薄膜式蒸汽减压阀站外形尺寸表：
| DN | L | H | H1 | D |
| 15 | 147 | 160 | 310 | 185 |
| 20 | 154 | 160 | 310 | 185 |
| 25 | 160 | 170 | 320 | 210 |
| 32 | 180 | 180 | 320 | 210 |
| 40 | 200 | 180 | 320 | 255 |
| 50 | 230 | 210 | 340 | 255 |
| 65 | 250 | 355 | 295 | 320 |
| 80 | 310 | 370 | 325 | 350 |
| 100 | 350 | 410 | 340 | 380 |
| 125 | 400 | 450 | 360 | 455 |
| 150 | 450 | 480 | 372 | 500 |
| 200 | 500 | 395 | 230 | 600 |
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组
减压阀上游必须安装GL200蒸汽专用过滤器，滤网采用100目不锈钢双层滤网。过滤器本体应该侧装，方便过滤器滤网取出清理，以及避免积水。大口径过滤器可以朝下安装，但要在堵头上钻孔连接蒸汽疏水阀排水，但疏水阀后要采用容易拆装的活接或法兰接口，方便清理过滤器。
减压阀应该安装在水平管道上，蒸汽流动方向要与减压阀阀体箭头指示方向一致。减压阀上游的流动应该尽量平稳，。如果采用外部取压，下游压力取压点要距离减压阀10倍管径点，并远离阀门前后0.3米以上，避免不稳定流动导致的压力误测。当减压阀仅供单个设备使用时，取压点可以是设备的蒸汽空间。外部取压的导管应该安装切断阀以方便维护，感应管应该有一定的向下斜度。
减压阀前后要安装压力表，蒸汽压力表必须配缓存冷却管，方便调试和压力显示。
蒸汽减压阀连接的管道应该有良好的支撑，避免蒸汽减压阀受力。减压阀与管道的连接采用金属石墨缠绕垫片。减压站所有阀门通汽24小时内要进行热拧紧，以免结合部泄露和冲蚀。
减压阀下游管道口径扩管3级以上，可以安装瓦特系列整流降噪装置。
减压阀上游必须安装瓦特倒置桶蒸汽疏水阀，疏水阀前应该设有积水管；如果蒸汽输送距离较长，建议安装汽水分离器。减压阀下游如果有提升管道，也要安装瓦特DT580倒置桶蒸汽疏水阀。
减压阀可以设有旁通，旁通阀的口径要与减压阀口径相同，以便减压阀不停汽维修。同时，为了维修方便，减压阀前后要安装波纹管密封截止阀。减压阀下游要设安全阀，安全阀的设定压力要大于蒸汽减压阀空负载的压力10%以上，克服安装阀的回座压差。
25P先导金属隔膜式蒸汽减压稳压阀站 带疏水阀组
先导薄膜式减压阀，可起到：
1、上游压力大幅波动，下游压力不受影响
2、下游用气量剧烈变化时，下游压力保持不变
3、下游不再用气时也可以保持下游压力稳定在设定值
4、控制精度高，可控制压力在±0.02Mpa
汽减压阀的口径不能简单等同蒸汽管道口径，要按照蒸汽流量、压力和压差来仔细选型。如果压差超过10:1，要采用串联减压站，分步减压。减压阀工作开度应该在20%-80%之间，如果负载流量波动超过10:1，要采用并联减压站，分程控制减压。
