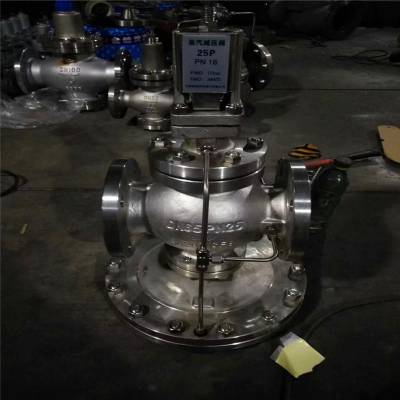

DP27E 电磁阀远距离控制其开关导阀型隔膜式减压阀 SUS304斯派莎克不锈钢膜片减压阀 产品说明

本实用新型采用的膜片在材质上没有特别的要求，但为使减压阀能耐300℃以上的高温，扩大其应用领域，可以采用不锈钢材质。 斯派莎克DP系列减压润，可用于蒸汽、压缩空气及其它气体的压力控制。下游压力经由内部或外部的压力感应管反馈至压力导阀，由主阀隔膜操作，调节主阀的开度。即使在上游压力和蒸汽负载变化时，仍可准确的控制下游压力。

DP27E 电磁阀远距离控制其开关导阀型隔膜式减压阀

    为了适应不同的需要，DP列减压阀的阀体采用了不同的材质，分别为球墨铸铁、铸钢和不锈钢。对不同型号的阀，内部组件采用统一的不锈钢材质，以方便维修保养和更换。斯派莎克减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。

DP27E 电磁阀远距离控制其开关导阀型隔膜式减压阀

斯派莎克减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，***地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压***，性能稳定、***、安装调节方便，使用寿命长。

DP27E 电磁阀远距离控制其开关导阀型隔膜式减压阀

DP27系列

    DP27导阀型减压阀，球墨铸铁阀体，主阀阀芯阀座、导阀、内部弹簧及过滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。DP27型的压力调节比可达10:1，控制准确。当压力范围超过10:1时，可采用两个减压阀串联。

    DP27G型减压阀，采用软阀座，可用于压缩空气和其它工业气体，但不适用于氧气。

    DP27T型减压温控阀，在设定的压力范围内，可准确的控制所需温度。

    DP27E型减压履，带电磁阀控制，具有DP27型减压阀的所有特性，同时又可由电磁阀远距离控制其开关。

注:如实际使用中流量与***小流量之比大于10:1时，建议使用减压阀并联。

DP27E 电磁阀远距离控制其开关导阀型隔膜式减压阀口径选择

斯派莎克DP27减压阀导阀型隔膜式减压阀与其它减压阀一样，DP系列减压阀也必须正确的选型，才能***其长期稳定的工作。

SUS304斯派莎克不锈钢膜片减压阀工作过程：

先导阀膜片感应压力变化；

先导阀将放大的信号输出给移动主阀的活塞；

主阀补偿迅速恢复压力

内部先导式减压阀的操作：

·启动

- 放松设定弹簧

- 高压蒸汽和阀簧将导阀和主阀关闭

·DP27E 电磁阀远距离控制其开关导阀型隔膜式减压阀调整设定压力

- 压紧设定弹簧

    - 导阀打开

    - 活塞上部的高压蒸汽推动主阀打开

    - 蒸汽流过主阀到达出口

    - 蒸汽压力通过内部传感孔到达膜片下侧

·获得设定压力：

- 金属膜片下侧的压力使得膜片上移关闭主阀

       - 活塞两侧的压力慢慢相等，主阀在下游压力与设定压力相等时找到位置点

       - 主阀位置建立，调整到了设定压力

DP27E 电磁阀远距离控制其开关导阀型隔膜式减压阀主要技术参数：

四、SUS304斯派莎克不锈钢膜片减压阀主要零件材料：
