D943X智能防爆电动煤气回收系统用三通切换蝶阀

D943X电动三通切换蝶阀产品说明

介绍了三通切换阀在煤气回收系统中的重要性.利用计算机技术的发展,对三通切换阀的阀体、阀板从实验等环节进行有限元应力及位移分析,即***了产品性能又减轻了阀门重量,增加了经济效益。 是我厂吸取国内外同类产品的***技术研制而成的，本阀具有结构简单，操作方便，密封可靠，切换准确，使用寿命长，广泛应用在冶金、石化等行业作现场操作或远距离控制。特别适用于钢铁厂转炉煤气回收装置中近制煤气的回收与放散。
一种煤气回收系统用三通切换阀,主要由三通主阀体和联结在阀体上的两个相同形式的蝶阀、驱动装置、机械四杆机构及镶在阀座上的P型密封圈所组成。该阀采用端面密封和四杆结构,具有密封性能好,阀板运行轨迹准确,密封圈使用寿命较其它同类阀门长2倍以上的优点。气动三通切换阀，它包括阀体，所述阀体底面开设有混合煤气出气口通道，所述阀体的两侧壁上以中心线为准对称设置有混合煤气进气口通道和炉内废气排气口通道，所述阀体内腔的顶部设备有往返摆动的连杆，所述连杆的杆臂两侧对称设置有左阀板和右阀板，所述左阀板和右阀板分别与混合煤气进气口通道和炉内废气排气口通道配合。本实用新型采用一分为二的分体式可翻转阀板结构，流程通畅，换向到位，降低了阀门启闭驱动力，不易被卡死；本实用新型中软硬结合的复合密封面对阀座冲击力小，且易更换，维修周期短；***分体式可翻转阀板顺利换向，耐磨损。密封圈易于装填与更换，减少了劳动成本。本实用新型涉及阀门技术领域，尤其涉及应用于一种加热炉蓄热式燃烧系统中成对布置 使用的、用于两种不同种类气体换向流通的二位三通阀换向装置。

D943X智能防爆电动煤气回收系统用三通切换蝶阀背景技术：

目前，蓄热式燃烧技术在国内冶金及机械行业的加热炉上被广泛应用，换向阀作为蓄热 式燃烧技术的关键设备，主要用于空气与烟气或煤气与烟气的换向。根据蓄热式燃烧系统换 向方式的不同，用于空气或煤气与烟气换向的换向阀可分为二位四通换向阀和二位三通换 向阀。这两种换向阀都采用阀轴带动阀板动作，分阀轴旋转驱动和阀轴直线驱动两种结构形 式。由于运行的稳定性和阀板密封性问题，目前蓄热式燃烧系统所用的换向阀大部分都采用 阀轴直线运行的结构形式，旋转式换向阀较少使用。二位四通换向阀可单独使用，对蓄热式 燃烧系统的一个燃烧供热段进行空气或煤气与烟气的换向，其缺点是换向阀的尺寸较大只能 布置在加热炉一侧，造成炉两侧管道布置的不对称，从而形成炉两侧炉膛温度、着火时间的 差异以及换向时较大的煤气损耗。二位三通换向阀在蓄热式燃烧系统中成对使用，有两种布 置方式

1)采用大口径二位三通换向阀对一个燃烧供热段分两侧进行集中换向，即分段两侧 集中换向；

2)在一个燃烧供热段采用多对小口径的二位三通换向阀对加热炉两侧成对布置的 烧嘴单独换向，形成分段分散换向。种换向方式由于换向阀体积大， 一般只能放置在炉 两侧，炉两侧需要较大的管道及换向阀布置空间，且由于换向阀到烧嘴间的管道长、体积大， 造成换向时煤气浪费大。***种换向方式由于一个供热段需要布置多对换向阀，造成管道布 置复杂，且换向阀的控制点多，故障点也多，大大增加了燃烧系统的维护工作量。 发明内容
本实用新型为解决上述问题而提供的二位三通气体换向阀，它发明目的之一是降低了上 部气室的高度和阀板轴及气缸的长度，使换向阀的整体高度大大降低； 它发明的另一目的是密封性好，运行稳定。
为达到上述目的，本实用新型采用的方案为二位三通气体换向阀，其特征在于它包 括有换向阀壳体、阀板、气动执行机构，换向阀壳体为焊接钢结构，内部由钢板分隔形成呈 "品"字形布置的三个气室，各个气室对外均设置有带法兰的接口与外部管道连接；位于阀 体上部的气室采用半夹层结构，下部两气室间完全分隔，上部气室与下部两个气室均设置有 连通接口 &＃39;连通接口处均设置阀板进行开闭，阀板位于上部气室内并通过阀杆与垂直安装在 换向阀壳体顶部的气动执行机构连接。所述阔板与阀杆采用S找心结构的球形接头连接。
所述阀板与连通接口间设置有带橡胶密封圈的密封装置。
所述换向阀壳体两侧设置有检修孔。
本实用新型的有益效果是

(l)上层气室采用半夹层结构，高度尺寸小，缩短了阀板轴及 气缸的长度，使换向阀的整体高度大大降低，便于安装在炉顶，炉两侧管道布置简单，减低 了换向时的煤气浪费；

(2)阀板与连通接口间的密封性好；

(3)减小了换向阀使用对数，从 而降低了换向系统的电气控制点和燃烧系统的维护工作量。

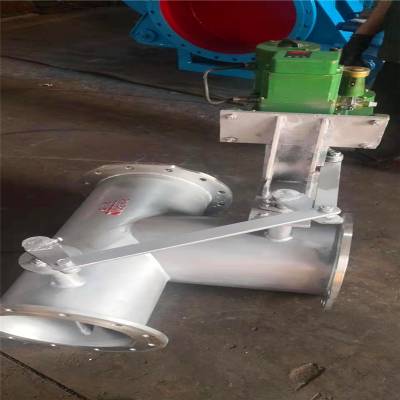

本阀主要由三通体和两只密封蝶阀及二只气（油）缸、连杆控制箱组成。

D943X智能防爆电动煤气回收系统用三通切换蝶阀主要性能参数

D943X电动三通切换蝶阀主要外形连接尺寸

注：安装首先在安装前要必须平放，电动蝶阀在上海申弘阀门有限公司出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在***次接通电源前，要先手动启开到一半(50%)位置，再按电动开关，检查开关，检查指示盘方向阀门开启方向即可。切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道的设计当中，没有经过特殊的允许是不可以随意拆卸电动蝶阀，这是我们要在安装前知道的。电动蝶阀用以工业生产行业，一般服务项目行业与污水处理及其暖通工程与致冷领域。秦工电动蝶阀有两种类型:标准开关操作和调节操作(操作数据信号为4-50毫安或0-9VDC)。秦工电动蝶阀结构简单，体积小，重量轻，只由少数零件组成。而且只需转动90即可快速开启和关闭，实际操作简单，同时阀门具有优异的液体能。当电动蝶阀完全打开时，蝶板的厚度是物质流过油路板时的摩擦阻力。因此，阀门产生的气体压力不大，因此具有良好的流量监控特性。假如要***电动蝶阀一切正常工作中，电动蝶阀的安装前的检查工作中不可或缺。

电动蝶阀安装前的必需检查电动蝶阀前的必需检查

***检：检查电动蝶阀使用手册：取样检。包含两书：原料的品质使用说明和生产厂家的制成品使用说明。对阀门原料的质量按相关要求做取样检查，其检查結果应符合我国执行标准的要求，或是合乎订货合同书的规定。阀门安装成形后，其表层不可有掉漆等缺陷，阀门运送时要防止出现撞击。

***检：电动蝶阀制成品包裝检。交易双方须按合同书文档的规定包裝在出厂，包裝务必靠谱坚固，一般状况下不可有损害挤伤刮伤等安全隐患。此外每一个包装木箱都应设定生产制造标识，标出电动蝶阀的材料、规格、工作压力、接口方式、总数、型号规格及其生产制造日期。

第三检：装卸货物时电动蝶阀的明细查

1装卸搬运无外包装盒的电动式阀门或气动式阀门时，务必轻拿小心轻放，碰到较为重的阀门时需选用吊装工具吊装，禁止立即应用镀锌钢丝绳吊装。

2电动式阀门、气动式阀门的长途货运应选用海运集装箱运载。

3用运输车辆无外包装盒的阀门时，应在车上设定衬有红橡木皮垫的木枕。

4当场制做、内场运送与安装原料进到当场后，依据货品明细用心检查，如发觉电动蝶阀有一切品质缺点或总数的紧缺，应以书面通知通告生产商。当场生产加工与生产车间预制构件具备同样的实际操作加工工艺和品质规定。

在安装电动蝶阀时什么是大家应当留意的

1.在对电动蝶阀开展安装时，我们要留意活塞阀的部位是不是处在关掉情况。

2.在安装打开部位时，要依据蝶板的转动视角来开展明确。

3.针对含有进气阀的电动蝶阀，在打开前应先开启进气阀，以防毁坏碟阀或伤着自身。

4.要严苛依照生产厂家派送的安装使用说明来开展安装，针对净重很大的碟阀，我们要设定牢的基本。

　　电动蝶阀阀体及驱动器有必要设备于笔直指数±60℃领域内，其上方应至多有30妹妹空间用于拆装。

　　电动蝶阀阀体须位于盘管接水盘上方，以***呈现滴水时落入接水盘中。

　　若驱动器也曾装到阀体上，那么在设备调试过程中相对不克不及对驱动器施力，否则会败欠佳驱动器。

　　水流指数有必要同阀体上的箭头指数类似。

　　电动蝶阀设备前有必要担负担任阅读说明书，堵截有关电源并有必要由专业妙技职工展开设备。

　　经过无水调试合格后，再展开通水检验。琐细上下水的压差有必要严厉控制在0.15MPa以内，以***电动蝶阀对水流开关的无效性。

　　电动蝶阀阀体设备完毕并与管路经过试压后才可设备驱动器。

　　与四周管道、配备、建筑物有必要坚持充盈的培修操作空间，有必要设备在培修职工经过查验孔能触及到之处。

　　设备完毕并查看切确无误后，通电调试。至多应调查驱动器的三个破损工作周期，必定凡有部件切确间断。

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。

2、根据介质流动方向进行安装;优先考虑卧式安装。

3、蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。

4、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。

5、阀门与管道连接时，要求管道上使用对焊钢法兰或蝶阀专用法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以***垫圈的有效密封面。

6、电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在靠前次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。

7、阀门在使用时，如发现故障，应立即停止使用。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
