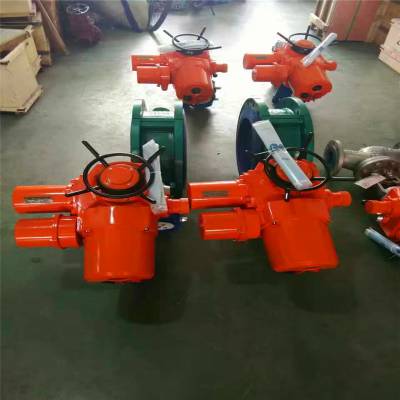

EXdⅡBT4部分回转智能防爆型电动硬密封法兰式蝶阀

防爆型电动蝶阀 电动硬密封蝶阀 矿山防爆电动蝶阀 电动防爆蝶阀（D943H/F,D973H/F）

一、EXdⅡBT4智能防爆型电动法兰式蝶阀产品说明

电动防爆蝶阀是由高品质密封蝶阀和高精度电动执行器组成。电动防爆蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀，高温工况可选用三偏心硬密封阀体。防爆型电动蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。电动防爆蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。  部分回转整体型电动执行器性能符合JB/T8528-1997《普 通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备***部分：通用要 求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规 定。
部分回转智能防爆型电动执行器分为智能开关防爆型和智能调节防爆型

二、EXdⅡBT4智能防爆型电动法兰式蝶阀

产品特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、EXdⅡBT4智能防爆型电动法兰式蝶阀

主要设计标准

1、外壳：铝合金外壳经硬脂阳极氧化和聚酯粉末涂层处理，重量轻，具有很强的防腐能力，防护等级可以达到IP6

7（Nammr），另有防护等级为IP68的产品可供选择。能适用于各种严酷的工况环境。

2、电机：特殊设计的鼠笼感应式电机，启动力矩大，启动后能迅速达到峰值，内置过热、过载保护。具有输出效***，***度高、噪音低等特点。

3、PCU：高性能的集成微处理器，在安装现场不用进行复杂的设置，一键自动校准和自我调校功能给公祜提供了很大的便利。

4、密封：密封采用双O型圈，以实现双向密封。

5、手操机构：手动操作可以通过扳动离合器的手柄来实现手动，通电后离合器可自动复位实现电控功能。另外，手轮的尺寸大小是根据开启执行器所需的力矩设计的，能轻松、快速、便捷的开启执行器。

6、齿轮和自锁装置：当断电时，双蜗轮蜗杆机构和2级减速齿轮箱，能防止阀门因瞬时反转而引起阀门的位置不***，能防止反转并确保阀门位置的准确、可靠。另外具有输出效***，噪音低等特点。

7、限位开关：限位开关精度高，可用来方便调整阀门的极限开关角度位置。当阀门的扭矩过大时提供过载保护和开关角度位置的保护，保护阀门和执行器。

8、抗冷凝加热器：温度在20℃±3℃时开关闭合，防止内部水气冷凝。温度在30℃±3℃时开关断开，温度过高时自动断电。

9、限位螺栓：限位螺栓从开关的两个位置来双重限制执行器的行程，以防止执行器内的蜗轮蜗杆脱离。

10、指示器：通过较大的指示器视窗，操作人员可以远距离的观察到阀门的***开启位置。

11、接线端子排：即插即用接线端子排安装简介、方便。弹簧压紧的接线端子使接线更加牢固，可在震动较大的环境中使用。

12、配线：内部配线简介、明快，安装方便。

13、连接轴套：连接轴套可拆下自由加工，安装底座符合***5211标准，与阀门连接方便简单。

14、润滑：所有齿轮和传动轴都采用CIATM221润滑，5年内免润滑和维护。

15、抗干扰磁环：有效防止外界磁场对电路的干扰，确保电动执行器稳定可靠的工作。

注：安装首先在安装前要必须平放，电动蝶阀在上海申弘阀门有限公司出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在***次接通电源前，要先手动启开到一半(50%)位置，再按电动开关，检查开关，检查指示盘方向阀门开启方向即可。切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道的设计当中，没有经过特殊的允许是不可以随意拆卸电动蝶阀，这是我们要在安装前知道的。电动蝶阀用以工业生产行业，一般服务项目行业与污水处理及其暖通工程与致冷领域。秦工电动蝶阀有两种类型:标准开关操作和调节操作(操作数据信号为4-50毫安或0-9VDC)。秦工电动蝶阀结构简单，体积小，重量轻，只由少数零件组成。而且只需转动90即可快速开启和关闭，实际操作简单，同时阀门具有优异的液体能。当电动蝶阀完全打开时，蝶板的厚度是物质流过油路板时的摩擦阻力。因此，阀门产生的气体压力不大，因此具有良好的流量监控特性。假如要***电动蝶阀一切正常工作中，电动蝶阀的安装前的检查工作中不可或缺。

电动蝶阀安装前的必需检查电动蝶阀前的必需检查

在安装电动蝶阀时什么是大家应当留意的

1.在对电动蝶阀开展安装时，我们要留意活塞阀的部位是不是处在关掉情况。

2.在安装打开部位时，要依据蝶板的转动视角来开展明确。

3.针对含有进气阀的电动蝶阀，在打开前应先开启进气阀，以防毁坏碟阀或伤着自身。

4.要严苛依照生产厂家派送的安装使用说明来开展安装，针对净重很大的碟阀，我们要设定牢的基本。

EXdⅡBT4智能防爆型电动法兰式蝶阀

　　电动蝶阀阀体及驱动器有必要设备于笔直指数±60℃领域内，其上方应至多有30妹妹空间用于拆装。

　　电动蝶阀阀体须位于盘管接水盘上方，以***呈现滴水时落入接水盘中。

　　若驱动器也曾装到阀体上，那么在设备调试过程中相对不克不及对驱动器施力，否则会败欠佳驱动器。

　　水流指数有必要同阀体上的箭头指数类似。

　　电动蝶阀设备前有必要担负担任阅读说明书，堵截有关电源并有必要由专业妙技职工展开设备。

　　经过无水调试合格后，再展开通水检验。琐细上下水的压差有必要严厉控制在0.15MPa以内，以***电动蝶阀对水流开关的无效性。

　　电动蝶阀阀体设备完毕并与管路经过试压后才可设备驱动器。

　　与四周管道、配备、建筑物有必要坚持充盈的培修操作空间，有必要设备在培修职工经过查验孔能触及到之处。

　　设备完毕并查看切确无误后，通电调试。至多应调查驱动器的三个破损工作周期，必定凡有部件切确间断。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
