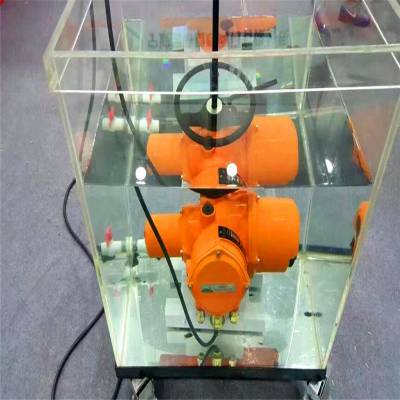

ExDIIBT4防爆型电动硬密封蝶阀产品说明

防护等级为ExDII BT4，广泛应用于管道为爆炸型气体或煤矿底采掘面使用，质量稳定，防爆性能好，我公司已可以生产带防爆的电压为三相660V，380V，两相220V，产品外观，质量，屡屡受到使用单位好评！除普通开关型以外，产品另可以有一体化防爆型，智能一体化防爆型满足更多实际要求需要。D9B41(3)/D9B71(3)系列电动防爆蝶阀，可适用于不同控制系数、不同工作环境的需要。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备***部分：通用要求》GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d"》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。隔爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）。防爆型为IP55（特殊订货IP67）工作制：短时10分钟（特殊订货30分钟.1电源：电机为三相交流，380V（特殊订货660V 或220 V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC.隔爆是防爆形式之一,隔爆型防爆型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性混合物在内部爆炸而不 损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃。

  把可能产生火花、电弧和危险温度的零部件均放入隔爆外壳内，隔爆外壳使设备内部空间与周围的环境隔开。隔爆外壳存在间隙，因电气设备呼吸作用和气体渗透作用，使内部可能存 在爆炸性气体混合物，当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳结 构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越 隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。
  隔爆型“d”按其允许使用爆炸性气体环境的种类分为I类和IIA、IIB、IIC类。

  该防爆型式设备适用于1、2区场所。  本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备***部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。按照的隔离防爆***规定设计、采用隔爆型外壳制成的隔爆型电动执行器、防爆标志为 Ex d ⅡB T4 Gb蝶板的流线形设计，使流体阻力损失小。可以运送泥浆，在管道口积存液体少。

二、ExDIIBT4智能一体化防爆型电动硬密封法兰式蝶阀特点：
1、防爆电动蝶阀主要结构由型防爆电动执行器和阀门连接，电压AC220V或AC380V，适用于易燃易爆场合。也可输入4-20mADC信号及电源控制阀门的开度，实现对压力、流量、温度、液位等参数的调节。
2、阀门采用中线型结构无偏心设计，具有***的操作扭矩低的特征，配置电动装置时的经济性***；采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；独特设计的模压橡胶阀座具有均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于的压缩状态以保持零泄漏。
3、阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层，涂层具有较高的耐腐蚀性能，与球墨铸铁基体具有极高的结合强度，涂层度为0.2—0.5mm。
4、防爆电动蝶阀的蝶阀，根据介质的种类不同，可以是软密封蝶阀，也可以是硬密封蝶阀，可以对夹连接，也可以法兰连接。下文描述的是软密封对夹防爆电动蝶阀，硬密封防爆电动蝶阀可以参考硬密封电动蝶阀的参数。

三、ExDIIBT4智能一体化防爆型电动硬密封法兰式蝶阀主要技术参数：
电源：常规，三相380V（50Hz）；
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）；
工作环境：
环境温度：-20~+60℃（特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
防护等级：IP55（特殊订货IP65、IP67）。
工作制：短时10分钟（特殊订货30分钟）。


、ExDIIBT4智能一体化防爆型电动硬密封法兰式蝶阀电动装置产品特点
NI3系列智能型电动执行器控制模块，运用了***的微计算机、表面贴装（SMT)、电磁兼容 (EMC)等技术，大规模采用了集成电路模块。
NI3系列智能型电动执行器控制模块可通过远程控制、现场控制、总线型集中控制（可选）三种 控制方式，对阀门实现开启、关闭与调节。具有控制原理***、功能全面、长期稳定可靠、集成度高、 发热量小、装卸方便、维护简单等特点，并可通过红外遥控器对其进行非侵入式的快速设置，采用全 视角LCD段码液晶显示器，有中英文二种菜单式显示界面可选，阀门的运行参数、工作状态可清晰直 观的进行现场监控。并可通过RS485工业总线或信号输出连线与监控室进行远程集中监控（可选）.
NI3系列产品各项性能指标超越JB/T8219~1999《工业过程测量和控制系统用电动执行机构》的要求， 产品得到广泛应用与长期稳定运行验证.

4.13采用欧洲***原装产品作为中央微处理器，结合现代***的电子技术、集成SMT贴装工艺，模块 工作电源电压范围宽，抗干扰能力强，可在线编程，满足阀门恶劣的工作环境、持续稳定运行、 控制的要求。
4.14非侵入式设计，调试简单、直观；全视角LCD菜单式显示界面：有中英文二种语言可选；中央微处理器自带EEPROM断电自记忆功能，对阀门设置参数和实时运行显示数据存储；各种故障信息、阀头开度、负载适时电流、输入电流信号值、阀头工作状态、控制方式选择、总线功能选择、行 程设定等阀头所有参数与状态都可以在LCD显示屏上进行显示、设定。
4.15模块输出位移***，整体比例调节型模块将放大器、模数转换、位置发送功能集成在一起，真正实现机电一体化、控制一体化，调节型模块接收4一20mA电流，输出4一20mA电流信号。开关 型模块接收电位器电阻信号，通过可控桂控制阀头的开关。
4.16为克服阀头的惯性惰走，***，调节型模块具有反接制动功能。
4.17四位非贯通式磁钢控制电气壳内的霍尔元件操作。
4.18电子刹车及无火花换相技术，可控硅元件控制输出，通过软硬件二级互锁确保输出正常。同时采 用负载切断时，无火花换相技术。
4.19电器输出可任意组态，以满足不同工况需求。

4.20完备的多重保护功能：
A：输入、输出信号光电隔离，具有2.5KVrms高电压保护功能：
B：双向超行程保护功能：当执行机构输出有效行程超过设定行程时，该功能起作用，LCD屏显示 开过载或关过载报瞥，同时有一对无源开关点与报警信号点闭合，提示现场操作人员;
C：自动鉴相、换相功能：适时检测相序，当出现错相导致电机运行方向错误时，模块自动关闭阀头进行换相；
D：缺相检测：模块带有输入电源缺相检测与输出电机缺相检测，出现缺相时，模块自动关闭阀头， 故障报警信号点闭合；
E：电机过热、瞬时反转、断电、过载等综合故障报警；
F：断信号保护功能：当信号意外中断时执行机构停在当前工作位置不会造成全开、全关的现象，***整个系统的稳定性、安全性，故障报警信号点闭合；
G：控制状态的密码锁定功能；
H：传感器故障保护：位置传感器本身故障或执行器运行后连续5S未采集到信号变化，或与开阀、 关阀信号相反等，模块自动关闭阀头，LCD屏上“全开” “全关”同时闪烁，故障报瞥信号点闭合。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
