25PT-25C 金属超大膜片式空气压力减压稳压阀 25PT超大膜片式空气减压稳压阀 产品说明

本发明属于空气压力稳定输出装置，具体涉及一种膜片式空气压力减压稳压阀。为满足某推进分系统压力调节流量范围大,控制要求精度高,可靠性高且需满足长时间在轨使用的要求,研制了一种高精度金属膜片式气体减压阀.对该逆向卸荷金属膜片式气体减压阀的方案设计,结构特点,关键技术以及达到的技术指标进行了总结,并给出了飞行试验验证结果,经飞行试验验证,减压阀飞行工作状态良好,满足使用要求.

设计制造完全依据使用者的需求，其多元化的组合在工***没有任何其他的减压阀可与之媲美。为了实现多目标控制设备的独立性和经济性，可在同一个主阀上组合多种控制，无论是温度控制、压力调节还是二者在一起，都能做到反应迅速、控制***、***。

为满足某推进分系统压力调节流量范围大,控制要求精度高,可靠性高且需满足长时间在轨使用的要求,研制了一种高精度金属膜片式气体减压阀.对该逆向卸荷金属膜片式气体减压阀的方案设计,结构特点,关键技术以及达到的技术指标进行了总结,并给出了飞行试验验证结果,经飞行试验验证,减压阀飞行工作状态良好,满足使用要求.

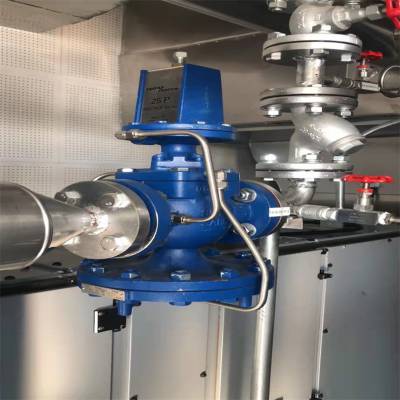

25PT-25C 金属超大膜片式空气压力减压稳压阀

启动前导阀弹簧处于自由状态时，主阀和导阀处于关闭状态。导阀有弹簧力作用打开，蒸汽经由导阀进入主隔膜室，一部分蒸汽则经由控制孔流出，当导阀流入的蒸汽大于由控制孔流出的蒸汽，主隔膜阀中的控制压力增大，打开主阀。随着蒸汽流过主阀，下游压力的增量经由感应管反馈，作用在导阀隔膜下，平衡隔膜上部的弹簧压力，使导阀组建关闭节流，维持主隔膜中的压力，控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。

25PT-25C 金属超大膜片式空气压力减压稳压阀

25PT-25C 金属超大膜片式空气压力减压稳压阀

本实用新型公开了一种新型气体减压阀,包括阀体,阀体上设置的进气口和出气口,以及调节压力大小的压力调节螺杆,主弹簧,弹簧垫片,复位弹簧和活门;所述的进气口和出气口上分别安装有高压表和低压表;复位弹簧连接活门设置于节流腔体中,节流腔体一侧与进气口连通,节流腔体底端设有溢流孔;溢流孔与活门对应,并通过气室与出气口连通;活门的下端设置有刚性阀芯,刚性阀芯下端连接有竖直方向上移动的气密组件,气密组件下设置有弹簧垫片,弹簧垫片下侧连接主弹簧,主弹簧与压力调节螺杆连接.通过本实用新型设计而成的减压阀,结构简单,方便使用,具有可调输出压力大的特点;操作安全性要高.

气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

一种气体减压阀,属阀门技术领域,用于解决阀门的准确减压问题.其技术方案是:它由阀体,连接头组成,阀体上设有一个前后贯通的孔腔,连接头分别设在孔腔的两端,在阀体的孔腔内设有3个以上的针孔减压片,针孔减压片嵌入孔腔内,其两个平行的端面与阀体的孔腔轴线相垂直,针孔减压片的两端分别设有凹下的气室和减压针孔,减压针孔与气室相连通,针孔减压片沿阀体孔腔轴线依次叠置,相邻针孔减压片的气室和减压针孔对应相接.本实用新型通过多级针孔减压片的偏心小孔的阻尼摩擦减压,使高压氮气经逐级减压达到所需要的低压数值,有效克服了减压阀弹簧减压不准的问题,***了变压器消防的正常运行.

25PT超大膜片式空气减压稳压阀工作原理

1、当输出压力低于设定值时，活塞下侧的力大于上侧，活塞向上移动，推动阀盖上移，使调压阀口加大，由调压阀口进入输出腔的压缩空气的流量加大，输出腔的压力则随之上升。当输出腔的压力达到设定值时，活塞上、下两侧所承受的力处于平衡状态，活塞停止上移，调压阀口的开度保持不变。输出口输出压缩空气的压力和流量保持稳定。

2、当输出压力高于设定压力时，活塞上侧的作用力大于下侧，阀盖和活塞一起向下移动，使调压阀口开度减小，经调压阀口进入输出腔的气体的流量减小，则输出腔的气体的压力下降。若此时输出腔的压力仍高于设定值，则活塞仍继续向下移动，直至调压阀口完全关闭。此时阀盖上弹簧的力不再通过阀芯作用在活塞上，而是使阀盖底面的胶垫紧紧地压在调压阀口上，输入腔与输出腔之间通路被隔断。此时，如果输出压力等于设定压力值，则活塞停止运动。此时设定压力就是在调压阀口与溢流阀口同时关闭，阀处于静平衡状态时的出口压力。

3、若输出压力仍高于设定压力值，活塞继续向下移动，溢流阀口即阀芯的上端面与阀盖的底面脱离，输出腔与溢流腔连通，输出腔内气体经溢流阀口排出。随着输出腔内压力的下降，活塞下侧的压力高于上侧，使活塞与阀芯一起沿轴向向上移动逐渐关小溢流阀口的开度。当输出压力达到设定值时，溢流阀口与阀盖底面完全贴合，输出腔与溢流腔之间通路被隔断，溢流停止。此时，溢流阀口与调压阀口同时关闭，阀处于气体停止流动的静平衡状态。由于阀盖上、下侧所受气压处于相互抵消的平衡状态，所以，无论进气口的压力如何波动，都不能影响阀内压力平衡，因而能够确保出口压力始终稳定在所需要在设定值上，使阀具有良好的压力特性。

25PT-25C 金属超大膜片式空气压力减压稳压阀 25PT超大膜片式空气减压稳压阀减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

一种新型气体减压阀,包括阀体、阀体上设置的进气口和出气口、以及调节压力大小的压力调节螺杆、主弹簧、弹簧垫片、复位弹簧和活门；其特征在于：所述的进气口和出气口上分别安装有高压表和低压表；复位弹簧连接活门设置于节流腔体中,节流腔体一侧与进气口连通,节流腔体底端设有溢流孔；溢流孔与活门对应,并通过气室与出气口连通；活门的下端设置有刚性阀芯,刚性阀芯下端连接有竖直方向上移动的气密组件,气密组件下设置有弹簧垫片,弹簧垫片下侧连接主弹簧,主弹簧与压力调节螺杆连接。

25PT-25C 金属超大膜片式空气压力减压稳压阀选型步骤如下：

1、 确定进出口压力，根据进口和出口压力来确定减压阀所需的压力等级；

2、 根据气体的具体介质，来选择减压阀的阀体和密封材质，如果一般气体可以选用铸钢，不锈钢或者铸铁，如果是氧气，就必须选用经过脱油脱脂的不锈钢或者黄铜；

3、 根据流量要求，就是确定好CV值，来选择合适的减压阀的口径；

25PT超大膜片式空气减压稳压阀主要特征

             导阀弹簧：三种颜色的弹簧，可提供从0.2-14bar g范围内不同压力的准确控制。

           温度调节刻度盘：快速准确的设定所需温度。

           温度感应器：在温控元件中有无需补偿的液体，感应瞬时温度的变化，提供准确的控制。

           测试：每一个25P系列的减压阀在出厂前都经蒸汽测试，以确保*的操作

主要技术参数：

四,25PT膜片式空气压力减压稳压阀主要零件材料：

五, 25PT超大膜片式空气减压稳压阀流量系数（Cv）

25PT-25C 金属超大膜片式空气压力减压稳压阀

25PT超大膜片式空气减压稳压阀连接尺寸：

空气压力调节阀主要用来控制系统中气体的压力，满足各种压力要求或用以节能，气压传动系统是将比使用压力高的压缩空气储存于储气罐中，然后减压并稳定输出到适用于系统的压力，因此每台气动装置的供气压力都需要用到减压稳压阀，以获得稳定的供气压力，这类减压稳压阀当输入压力在一定范围内改变时，能保持输出压力不变，当管路中压力超过允许压力时，为了***系统的工作安全，从安全阀自动排气，以使系统的压力下降，***系统的安全。

25PT-25C 金属超大膜片式空气压力减压稳压阀

25PT-25C 金属超大膜片式空气压力减压稳压阀

25PT膜片式空气压力减压稳压阀操作须知

（1）在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

  （2） 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

  （3） 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

  （4） 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。（管路中产生的铁锈可能造成故障）

  （5） 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。

25PT-25C 金属超大膜片式空气压力减压稳压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
