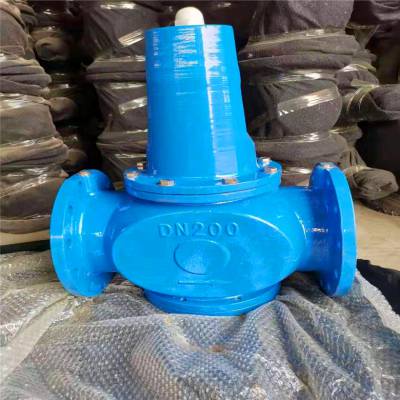

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀 Y425X直接作用弹簧式橡胶薄膜液体减压阀 产品说明
本实用新型涉及一种弹簧薄膜式减压阀,包括阀体,阀座,阀盖,阀瓣,弹簧和顶针,其特征在于位于阀瓣与顶针之间的阀瓣组件上开有通孔,该通孔将阀出口通道与阀瓣下方的封闭空腔连通.其特点是:阀门开启阻力小,减小部件受力,延长使用寿命,结构简单,性能可靠.阀杆安装在套筒内，在阀杆上部装密封垫，在阀体内设有环状高压气、液出口；在阀杆下部装有隔膜垫，在隔膜垫与阀杆套筒之间阀杆上套装有平衡弹簧；在阀下盖内设有调节螺套安装空腔，调节螺套套装在调节螺套安装空腔内，在调节螺套安装腔内装有调节螺杆，在调节螺杆上套装有调节弹簧，在下盖外端调节螺杆端部装有调节帽。减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压自调节。管道上如一次减压不够可采取二次减压；减压系统通常需采取一备一用，防止因现用减压阀故障而破坏系统或下游设备。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀Y425X直接作用弹簧式橡胶薄膜液体减压阀

    对于软密封减压阀，在规定时间内不得有渗漏，对于金属密封的减压阀，渗漏量应不大于较大流量的0.5%；出口流量变化时，直接作用的出口压力偏差值不大于20%，先导式不大于10%；进口压力变化时，直接作用式的出口压力偏差值不大于10%，先导式不大于5%；通常减压阀的阀后压力P2与阀前压力P1之差必须≥0.2Mpa。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀

    直接作用减压阀：利用出口压力变化，直接控制阀瓣运动的减压阀。

    先导式减压阀：由主阀和导阀组成，出口压力的变化通过放大来控制主阀动作的减压阀。

    薄膜式减压阀：采用膜片作为敏感原件来带动阀瓣运动的减压阀。

    活塞式减压阀：采用活塞作为敏感原件来带动阀瓣运动的减压阀。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

介质走向由上进下出，当调节出口压力时，顺时针旋转调节螺栓，迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压。由于减压阀阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于减压阀Y42F采用卸荷机构，减小了进口压力变化对出口压力的影响，同时加大了出口压力作用面积，即加大敏感元件作用面积，从而减小了阀门出口压力偏差，大大提高了减压阀的稳压精度。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀

Y425X-16Q直接作用弹簧式薄膜液体球墨铸铁材质减压阀Y425X直接作用弹簧式橡胶薄膜液体减压阀可调式减压阀型号：

不锈钢：Y42F-16P，Y42F-25P，Y42F-40P，Y42F-64P

铸钢：Y42F-16C，Y42F-25C，Y42F-40C，Y42F-64C

Y425X-16Q直接作用弹簧式薄膜液体球墨铸铁材质减压阀Y42X直接作用式薄膜弹簧减压阀主要技术参数和性能指标

＊：壳体试验不包括膜片、阀盖

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀弹簧薄膜式减压阀主要零件材料

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀弹簧薄膜式减压阀流量系数Cv

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀外形尺寸PN1.0-2.5 单位：mm

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀

Y425X直接作用弹簧式橡胶薄膜液体减压阀

由于工厂生产工艺的需要，蒸汽是***的工艺介质，需要从电厂或自有锅炉输入蒸汽，因电厂到工厂的距离较远存在压力波动较大的情况以及工厂在实际使用的流量波动范围较大，因此在进入工厂的蒸汽主管道压力进行减压稳压。

蒸汽减压阀是是一种自力式阀门，其选型要求基本与自动调节阀的选型相近。蒸汽减压阀的选型需要考虑蒸汽的通过性（体积流量）、调节特性、流速（噪音和振动）、调节比、最小开度等因素。

减压阀选型基本的选型因素包含进口蒸汽压力、出口蒸汽压力，平均蒸汽流量、蒸汽管道口径等参数。

蒸汽减压阀的选型可以有两种简单的选型，较为***的选型是通过计算公式或软件，得出蒸汽负载的设计Cv值。也可以依据一个简化的公式获得，有时这个Cv值会在设计院给出的数据表中体现。

Y425X-16Q直接作用弹簧式薄膜液体球墨铸铁材质减压阀二、Y425X直接作用弹簧式橡胶薄膜液体减压阀选型特点：

　　方案采用自力式压力调节阀，因简单方便，维护量小，特别是在现场能适用在无电无气的场合，因此在蒸汽减压的系统中得到了广泛的应用，见以下特点：

1、压力设***可在压力调节范围内现场调节；

2、阀体部分与执行机构采用模块化设计，可根据现场要求变化更改执行机构或弹簧，实现压力调节范围在一定范围内快速更换；

3、自力式压力调节阀一般采用波纹管作为压力平衡元件，阀前、后压力变化不影响阀芯的受力情况，大大加快阀门的响应速度，从而提高阀门的调节精度；

4、M型自力式压力套筒调节阀采用了自平衡型双密封面阀芯作为节流件，介质应清洁无颗粒状杂质，适用于压降较大，阀门口径不大，泄漏量要求不高的场合；

5、N型自力式双座调节阀采用了自平衡型双密封面双座阀芯作为节流元件，适用于阀门口径较大的场合；

6、膜片式执行机构采用橡胶膜片作为压力检测元件，刚度小,灵敏度高，反应迅速，调节精度高，适用于控制压力≤0.6MPa；

7、活塞式执行机构采用气缸活塞作为压力检测元件，适用于控制压力较高的场合，压力设定值≥0.6MPa；

8、波纹管执行机构采用波纹管作为压力检测元件，适用于高温等较恶劣工况的场合。

通常来说，对于设计良好的蒸汽系统，都是由锅炉生产干净的高压饱和蒸汽，然后通过蒸汽管网把蒸汽高压输送到各用汽点。这样就能使用较低的能量消耗来产生和提供含有很高潜热的高质量饱和蒸汽。

在实际设计蒸汽减压系统时，需要设计和选型完整的蒸汽减压系统。

确保下游蒸汽压力的稳定。在设备负荷波动时，也能确保压力稳定；

需要完整的配置，确保设备能够长时间运行；

合理的选型，减少设备成本。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀

（1）汽水分离器

去除水分，防止冲蚀、腐蚀和水锤发生，***下游设备换热效率，对下游减压阀起到保护作用。汽水分离器的选型一般是根据管道口径进行选择。

（2）上游截止阀、下游截止阀：

截止阀一般为波纹管密封截止阀，无泄漏损失，操作简单，无需维护。截止阀选择全行程型阀门，并且能够缓慢打开。

上游截止阀用于关闭减压站，确保启动安全，减少停机时间。

下游截止阀用于在无负荷时压力设定以及维修期间切断下游设备。

（3）过滤器：

阻止杂质进入减压阀，确保减压阀长期有效稳定工作。一般选择100目过滤器，并且要求水平安装。

（4）上游压力表、下游压力表：

减压阀上下游必须安装压力表。如果上游压降太低，减压阀能力和性能将受到影响，上游压力表可以检测到这点。下游压力表用于设定压力和检测阀的性能。

（5）减压阀：

在选择减压阀时，导阀型隔膜式减压阀是，具有精密的自作用设计，通过导阀感应下游压力来控制主阀的开度，

能够非常***地控制压力，不受负荷或上游蒸汽压力的变动影响，并且可以在现场非常方便的设定压力。

在设计选型时，一般来说，减压阀口径需要根据蒸汽上下游压力和蒸汽流量来选型，通常比管道口径偏小一些。

（6）安全阀：

用于超压时保护下游设备。安全阀必须设定在下游设备安全工作压力以下排放，而且选型时以减压阀全开时排放量为标准。安全阀设定压力不能与减压阀设定压力靠得太近，而且要排放到安全地方。

（7）上下游管道口径：

上下游管道口径要根据蒸汽流量和上下游蒸汽压力来选型，管内介质流速不超过30m/s。合适选型的减压阀通常比上游管道口径小，而下游管道口径通常应比上游管道口径大。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀的正确安装方式。

　　1、减压阀与胶管接口处要连接紧密，用铁丝捆紧或用管夹夹紧。

　　2、上减压阀前，要先检查减压阀进气口密封圈是否变形脱落。

　　3、减压器与角阀是以反扣相连的。上减压器时要用一只手托平阀体，将手轮对准角阀出口丝扣，用另一只手反时针方向旋转手轮，直至减压阀不左右摇动为止。

　　4、换瓶时要卸下减压器，卸前必须把钢瓶角阀关紧。

　　5、减压阀卸下后，应轻轻放在灶板上或其它的干燥物品上，不要随手往地上一扔，这样容易使减压器受损，还容易使进气口密封圈脱落。

　　6、当减压器出现故障时，应请*技术人员修理。不得自行拆卸。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀的安装：

1.水用减压阀可水平或垂直安装平管道上；

2.水用减压阀的安装必须严格按照阀体上的箭头方向保持和流体流动方向一致，如果水质不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器；

3.打开水用减压阀调整出口压力的地方，用一字起子进行调节，顺时针旋转起子出口压力变大，反之出口压力减小，配合压力表调节，直到出口压力达到要求值；

4.水用减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在水用减压阀出水管后；

5.如果需要将水用减压阀安装在热水系统时，必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。

Y425X-16Q QT450直接作用弹簧式薄膜液体减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
