产品特性:调节阀 | 品牌:申弘 | 型号:CO2 |
材质:碳钢 | 连接形式:法兰 | 加工定制:是 |
公称通径:15-800mm | 适用介质:各种高腐蚀化学介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 | 压力环境:常压 |
工作温度:常温 | 流动方向:单向 | 驱动方式:手动 |
零部件及配件:阀体 | 形态:隔膜式 | 类型(通道位置):直通式 |
标准:国标 | 密封形式:软密封型 | 规格:国标 |

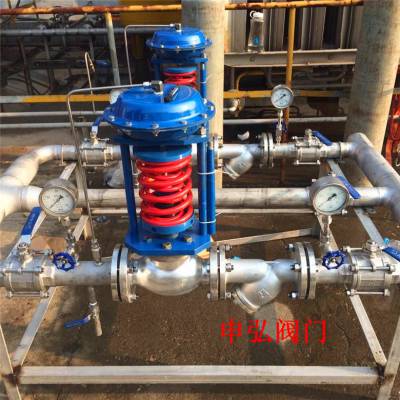

CO2气体二氧化碳自力式压力调节阀组 产品说明
调压阀组使用的自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品。该产品大特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏,密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压(用于阀后调节),或泄压、稳压(用于阀前调节)的自动控制。
二氧化碳又名碳酸气、为无色、无嗅气体,有酸味,化学性质很稳定。气体二氧化碳可用于废水处理、制碱、制糖工业,并可用于钢铸件的淬火和铅白的制造等。还可用于碳酸饮料的生成、蔬菜水果的保鲜等。二氧化碳可用于制造碳酸氢铵、小苏打、纯碱、尿素、铅白颜料、饮料、灭火器以及铸钢件的淬火。二氧化碳在大气中约占总体积的0.03%,人呼出的气体中二氧化碳约占4%。
由于工厂生产工艺的需要,蒸汽是***的工艺介质,需要从电厂或自有锅炉输入蒸汽,因电厂到工厂的距离较远存在压力波动较大的情况以及工厂在实际使用的流量波动范围较大,因此在进入工厂的蒸汽主管道压力进行减压稳压。
此外,自力式调节阀的阀体有单座、双座及套筒3种形式;阀盖有标准型、加长型和散热型(适合温度350~550℃工况);执行机构有膜片式(普通膜片、增强膜片和金属膜片)和活塞式2种。自力式调节阀一般采用快开流量特性。
2 自力式调节阀的选择
自力式调节阀在自控系统中,既是可调的节流元件,又是承受一定温度、压力的容器。所以在选择时,既要考虑其适用性,又要******。
方案采用自力式压力调节阀,因简单方便,维护量小,特别是在现场能适用在无电无气的场合,因此在蒸汽减压的系统中得到了广泛的应用,见以下特点:
1、压力设***可在压力调节范围内现场调节;
2、阀体部分与执行机构采用模块化设计,可根据现场要求变化更改执行机构或弹簧,实现压力调节范围在一定范围内快速更换;
3、自力式压力调节阀一般采用波纹管作为压力平衡元件,阀前、后压力变化不影响阀芯的受力情况,大大加快阀门的响应速度,从而提高阀门的调节精度;
4、M型自力式压力套筒调节阀采用了自平衡型双密封面阀芯作为节流件,介质应清洁无颗粒状杂质,适用于压降较大,阀门口径不大,泄漏量要求不高的场合;
5、N型自力式双座调节阀采用了自平衡型双密封面双座阀芯作为节流元件,适用于阀门口径较大的场合;
6、膜片式执行机构采用橡胶膜片作为压力检测元件,刚度小,灵敏度高,反应迅速,调节精度高,适用于控制压力≤0.6MPa;
7、活塞式执行机构采用气缸活塞作为压力检测元件,适用于控制压力较高的场合,压力设定值≥0.6MPa;
8、波纹管执行机构采用波纹管作为压力检测元件,适用于高温等较恶劣工况的场合。
由调节阀、执行器和一个设定压力的弹簧组成,工作无需外部驱动能源,依靠介质本身对压力、温度、流量等工艺参数进行调节与控制。自力式调节阀选型主要是根据现场使用工况,使用介质、压力、温度、材质、作用形式、控制方式等一系列参数选型的,用户可提供以上技术参数让我司为您选型,或者像我司工作人员索要选型样本,选型样本内有详细介绍各种自力式调节阀型号、技术参数、作用原理、编号编制方法等一系列选型说明,下面
七、自力式压力调节阀 主要零件材料
材料代号 | C(WCB) | P(304) | R(316) | |
---|---|---|---|---|
主要 零件 | 阀体 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
膜盖 | A3、A4钢涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
弹簧 | 60Si2Mn | |||
导向套 | HPb59-1 |
八、自力式压力调节阀 主要外形图
注:调压阀组头饰是总长L的确定,至于自力式阀门的尺寸见ZZYP/N/M篇;
相对于手动调节阀,它的优点是能够自动调节;相对于电动调节阀,它的优点是不需要外部动力。应用实践证明,在闭式水循环系统(如热水供暖系统、空调冷冻水系统)中,正确使用这种阀门,可以很方便地实系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。自力式调节阀的优点很多,所以越来越受到广大客户的青睐,但是要使产品作用得到更好的发挥,那么在安装时,我们需要注意以下几点。
1、自力式调节阀在气体或低粘度液体介质中使用时,通常ZZY型自力式压力调节阀为直立安装在水平管上,当位置空间不允许时才倒装或斜装。
2、为便于现场维修及操作,自力式调节阀四周应留有适当空间。
3、当介质为洁净气体或液体时,自力式调节阀前过滤器可不安装。
4、调压阀通径过大(DN≥100 时),应有固定支架当确认介质很洁净时,件3可不安装。
5、位置实在不允许时,旁通阀(手动)可以省略(我们不推荐) 。
6、自力式调节阀组后根据需要用户可选配止回阀、安全阀等。
7、自力式调节阀在蒸汽或高粘度液体介质中使用时,通常ZZY型自力式压力调节阀为倒立安装在水平管上,冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水,以后约3个月灌水一次。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
