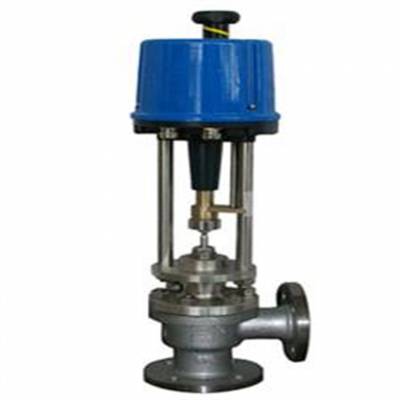

ZDSJ电子式直行程电动角型调节阀产品说明

本实用新型是一种用于管路系统中自动控制温度、压力、流量等参数的角行程调节阀的电子式电动执行器。电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。

　依据介质的不一样，阀体原料也相应地有不一样的挑选，常用的碳钢，有腐蚀性的挑选不锈钢304或许316、316L等原料，也能够挑选衬氟调节阀。还有几类对比格外的电动调节阀：低温调节阀、高温调节阀、高压调节阀、小流量调节阀等等。单座调节阀用于压差对比小的工况，一旦压差对比大，就能够挑选套筒调节阀或者双座调节阀，因为双座调节阀泄露量对比大，所以假如需要走漏量对比小，就不合适挑选双座调节阀了。三通调节阀用于将两股流体合为一股或许将一路流体分为两路。关于压差格外大，简单发生汽蚀或闪蒸的场合，则能够挑选多级笼式调节阀，将高压流体分级降压，到达安稳操控之目的。电动V型调节球阀，适用于含有颗粒杂物的介质，如纸浆等。

因其阀内件有剪切左右，它的流量特性是近似等***比的，并且可调比远远大于通常的单座、套筒调节阀，所以，运用范围有越来越大之趋势。而电动调节蝶阀，对比适用于大口径的场合，性价比对比高。总归，用户应当依据自个的实践需要，正确挑选电动调节阀，才干到达杰出的运用效果。

电动调节阀的选型

1. 选型应考虑的主要因素

1）要满足生产过程的温度、压力、液位及流量要求；

2）电动调节阀的泄漏及密封性要求；

3）电动调节阀的工作压差<需用压差；

4）对提高阀使用寿命和可靠性的考虑；

5）对电动调节阀动作速度、流量特性的考虑；

6）对电动调节阀作用方式和流向的考虑；

7）对执行机构型式、输出力矩、刚度及弹簧范围的考虑；

8）对材质及阀经济性的考虑(选型不当价格会相差3~4 倍)。

2. ZDSJ电子式直行程电动角型调节阀选型的一般原则

在满足过程控制要求的前提下，所选的阀应尽量简单、可靠、价廉、寿命长、维修方便和备件来源及时可靠。要尽力避***纯追求好的结构、好的材质、多带附件，而忽略了对可靠性、经济性的考虑。从可靠性观点来看，结构越简单，其可靠性就越高；材质选择过高，将造成不必要的价格投入。

现有电动执行器其执行机构部分为蜗轮、螺杆结构，体积庞大，重量太重，通径为20mm阀门的执行机构重量38kg，通径为80mm阀门的执行机构重量达75kg，不便于安装和维护；其电动控制机构的电子线路与执行机构的机械传动装置安装在同一箱体内，由于阀门经常工作在高温管路系统中，机械传动部分的传导热影响电子线路工作点的稳定，造成工作不可靠。
针对上述现有技术存在的不足，本实用新型的目的是提供一种体积小、重量轻且工作可靠的角行程调节阀的电子式电动执行器。电子式执行器是以220V 交流单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA 或DC1-5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应用于发电、冶金、石化、轻工以及环保等工业部门。

ZDSJ电子式直行程电动角型调节阀允许压差：

注：（1）实际配置需根据具体工艺参数确定。
（2）如果允许压差不清楚或工作压差超出列表范围，请与我们联系，采取适当的方法可解决。

上阀盖

形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

阀内组织

阀芯形式：上导向单座柱塞式阀芯
流量特性：等***比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti

八、型号编制说明

本实用新型的优点是利用电动机拖动螺杆、螺母、拨杆及转动轴，从而实现调节阀的自动调节与控制，ZDSJ系列电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。电动调节阀是工业自动化过程控制中的重要执行单元仪表，现今使用率也是越来越高，电动调节阀在安装使用时要注意以下几方面:

1.调节阀属于现场仪表，要求环境温度应在-25~60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

2.为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。

3.调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

4.执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。

5.安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。

6.调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为***不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。

7.电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为11.3mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们申弘阀门的技术为您审核把关。产品所属调节阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
