ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀产品介绍：

本发明涉及一种专用于高腐蚀介质输送场合的阀门，具体涉及一种波纹管衬氟调节阀。尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。是一种波纹管密封单座调节阀，该阀接触介质部位采用高压注塑工艺，衬有能耐强腐蚀介质如：盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波纹管密封，广泛应用于各种工艺中对酸、碱等强腐蚀介质以及有毒易挥发等气体、液体介质的过程控制。

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀技术总结
本实用新型公开了一种节能型自控衬氟调节阀，包括电机控制系统，所述电机控制系统的下端设置连接有连接支架，且电机控制系统与连接支架通过螺栓固定连接，所述连接支架是内部设置有空腔，且连接支架的内部上端设置有连接电机控制系统的电机转轴，所述电机转轴向下连接阀杆，所述阀杆的外壁固定设置有指针盒，所述指针盒的右端通过固定架连接在连接支架的内壁上，本实用新型的***减少了系统内部能量转化的消耗，起到了降耗节能的作用，利用连接块与阀芯的圆弧表面，***保护了密封面，使得系统的密封性更加***，具有较高的实用价值。

　依据介质的不一样，阀体原料也相应地有不一样的挑选，常用的碳钢，有腐蚀性的挑选不锈钢304或许316、316L等原料，也能够挑选衬氟调节阀。还有几类对比格外的电动调节阀：低温调节阀、高温调节阀、高压调节阀、小流量调节阀等等。单座调节阀用于压差对比小的工况，一旦压差对比大，就能够挑选套筒调节阀或者双座调节阀，因为双座调节阀泄露量对比大，所以假如需要走漏量对比小，就不合适挑选双座调节阀了。三通调节阀用于将两股流体合为一股或许将一路流体分为两路。关于压差格外大，简单发生汽蚀或闪蒸的场合，则能够挑选多级笼式调节阀，将高压流体分级降压，到达安稳操控之目的。电动V型调节球阀，适用于含有颗粒杂物的介质，如纸浆等。

因其阀内件有剪切左右，它的流量特性是近似等***比的，并且可调比远远大于通常的单座、套筒调节阀，所以，运用范围有越来越大之趋势。而电动调节蝶阀，对比适用于大口径的场合，性价比对比高。总归，用户应当依据自个的实践需要，正确挑选电动调节阀，才干到达杰出的运用效果。

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀的选型

1. 选型应考虑的主要因素

1）要满足生产过程的温度、压力、液位及流量要求；

2）电动调节阀的泄漏及密封性要求；

3）电动调节阀的工作压差<需用压差；

4）对提高阀使用寿命和可靠性的考虑；

5）对电动调节阀动作速度、流量特性的考虑；

6）对电动调节阀作用方式和流向的考虑；

7）对执行机构型式、输出力矩、刚度及弹簧范围的考虑；

8）对材质及阀经济性的考虑(选型不当价格会相差3~4 倍)。

2. ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀选型的一般原则

在满足过程控制要求的前提下，所选的阀应尽量简单、可靠、价廉、寿命长、维修方便和备件来源及时可靠。要尽力避***纯追求好的结构、好的材质、多带附件，而忽略了对可靠性、经济性的考虑。从可靠性观点来看，结构越简单，其可靠性就越高；材质选择过高，将造成不必要的价格投入。

       电动调节阀的流量特性直接影响系统的控制质量和稳定性，所以需要正确选择。电动调节阀流量特性分理想流量特性和工作流量特性。一般制造厂所提供的流量特性是理想流量特性，而电动调节阀在实际应用需要的则是工作流量特性。由于压降比S小于1，工作流量特性上凸。

   因此，在选择电动调节阀流量特性时，应先考虑选择工作流量特性。然后，根据实际应用选择理想流量特性。在生产中常用的理想流量特性是线性、等***比和快开特性。而快开特性主要用于双位控制及程 序控制，因此电动调节阀流量特性的选择通常是指如何合理选择线性和等***比理想流量特性。

电动调节阀在实际使用时，调节阀总是安装在工艺管路系统中，电动调节阀前后的压差是随着管路系统的阻力而变化的。因此，选择调节阀的流量特性时，不但要依据过程特性，还应结合系统的配管情况来考虑。

口径的选择和确定主要依据阀的流通能力即Cv。在各种工程的仪表设计和选型时，都要对调节阀进行Cv计算，并提供调节阀设计说明书。从电动调节阀的Cv计算到阀的口径确定，一般需经以下步骤：

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀

1、计算流量的确定。现有的生产能力、设备负荷及介质的状况，决定计算流量的Qmax和Qmin。

2、电动调节阀前后压差的确定。根据已选择的阀流量特性及系统特点选定S(阻力系数)，再确定计算压差。

3、计算Cv。根据所调节的介质选择合适的计算公式和图表，求得Cmax和Cmin。

4、选用Cv。根据Cmax，在所选择的产品标准系列中选取>Cmax且与其zui接近的一级C。

5、电动调节阀开度验算。一般要求zui大计算流量时的开度≯90%，zui小计算流量时的开度≮10%。

6、电动调节阀实际可调比的验算。一般要求实际可调比≮10。

3. 选型应提供的工艺参数及系统要求

1）工艺参数：温度、压力、正常流量时压差及切断时的压差。

2）流体特性：腐蚀性、粘度、温度变化对流体特性的影响。

3）系统要求：泄漏量、可调比、动作速度与频率、线性及噪音。

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀

【ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀背景技术】
目前，在高腐蚀介质输送的场合，阀门由于受腐蚀影响，往往使用寿命较短，虽然已经采取了很多措施，但效果都不太理想。但还存在以下技术问题不能很好得到解决:一是波纹管采用内部承压方式，波纹管受力情况不好，不能实现更好密封，另外波纹管的外径尺寸也受到严格限制；二是加长阀盖不能方便适用不同工况；三是阀杆表面也要进行衬氟处理，工艺复杂成本高。

鉴于目前公知技术存在的问题，本发明要解决的技术问题是在于提供一种波纹管采用外部承压方式，实现更好密封，通过接管来调节整体高度，方便适用不同工况，同时方便维修的波纹管衬氟调节阀。

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀本发明是通过以下技术方案实施的:
波纹管衬氟调节阀，包括阀体、阀座、阀芯、阀杆和阀盖，阀座固定设于阀体内腔，阀芯上下活动设于阀体内腔，阀杆下端与阀芯连接，阀杆上端穿过阀盖内孔及填料函密封后从阀盖顶部往外伸出，其特征在于:阀盖与阀体之间通过接管固定连接，接管上端面与阀盖之间固定设有导向盘，导向盘中间设有通孔让阀杆活动穿过，阀杆外套设有波纹管，波纹管的上端与导向盘连接，波纹管的下端与阀芯连接，阀体内腔、阀座、接管内孔及阀芯的表面衬有氟橡胶。

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀本发明的有益技术效果是:
1.与高腐蚀介质接触的阀内表面全部衬有氟橡胶保护，所以大大提高了耐腐蚀性，阀门使用寿命长；
2.波纹管采用外部承压方式，并且波纹管的尺寸较大，强度更好，从而实现更好密封；
3.通过接管来调节阀整体高度，可方便适用不同工况；
4.只需拆下阀盖不需拆卸接管即可取出阀芯，方便维修；
5.阀杆下段内置于波纹管内不与高腐蚀介质接触，阀杆表面不需进行衬氟处理，简化工艺降低成本。

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀型号编制

执行机构

类型：可选PS或DKZ电子式直行程执行机构，防爆型选用3610型 技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。或与我公司技术部联系，索取相关资料。

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀主要性能指标

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀主要零件材料

ZRHCF高腐蚀介质衬氟电动波纹管调节阀阀规格参数表

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀安装连接尺寸

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀

波纹管衬氟调节阀，包括阀体、阀座、阀芯、阀杆和阀盖，阀座固定设于阀体内腔，阀芯上下活动设于阀体内腔，阀杆下端与阀芯连接，阀杆上端穿过阀盖内孔及填料函密封后从阀盖顶部往外伸出，其特征在于:阀盖与阀体之间通过接管固定连接，接管上端面与阀盖之间固定设有导向盘，导向盘中间设有通孔让阀杆活动穿过，阀杆外套设有波纹管，波纹管的上端与导向盘连接，波纹管的下端与阀芯连接，阀体内腔、阀座、接管内孔及阀芯的表面衬有氟橡胶。

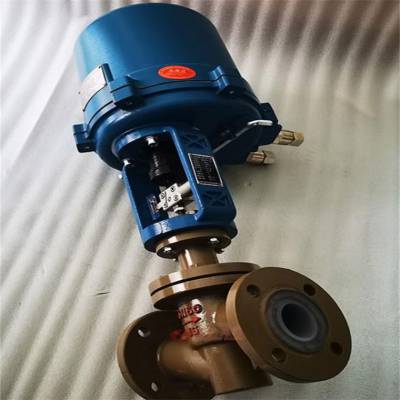

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀电动衬氟调节阀（波纹管倒装式）是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器，且输出力大；阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），又采用聚四氟乙稀波纹管密封，因而该阀广泛适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

ZRHCF高腐蚀介质衬氟波纹管电动直通单座调节阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们申弘阀门的技术为您审核把关。产品所属调节阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
