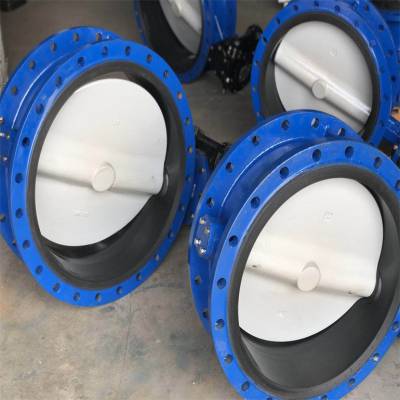

法兰式软密封蝶阀 法兰式衬胶蝶阀 气动软密封蝶阀 电动软密封蝶阀 D41X手动尼龙阀板软密封法兰式蝶阀
D41X手动法兰式软密封蝶阀产品说明
本实用新型涉及一种阀板衬胶的蝶阀，所述阀杆为正六棱柱结构，阀板同轴嵌装在碟板中部所制的正六边形阀杆安装孔内，且碟板为双面对称结构，碟板表面光滑平整；所述碟板表面均匀包覆有弹性硅胶保护层，该弹性硅胶保护层完整包覆碟板外表面，碟板外缘经抛光处理微半球面，阀座中部外壁同轴制有一中部凸环。本实用新型结构强度高，密封性能好，阀板防腐蚀性能好，阀板经抛光处理与阀座配合精度高，而且本阀门容易控制，扭矩阻力小，并且结构简单，阀门部件的安装简单，使用寿命长。
本实用新型属于阀门领域，尤其是一种阀板衬胶的蝶阀。在工程管道输送领域阀门的使用非常广泛，现在阀门的基本结构是在阀体内同轴密封嵌装阀座，阀体上径向安装阀杆，在阀体内的阀杆上固装碟板，碟板与阀座密封配合，碟板在阀杆的驱动下摆转或移动从而启闭阀座内的流道。阀体外径向制有多个用于与管道连接的法兰片，法兰片上制有螺栓安装孔。阀门的密封性是衡量密封性能的重要标准，现在的蝶阀的阀体、碟板、阀杆等主要部件都是采用铸铁制造，使用中介质腐蚀铸铁容易造成阀门密封性变差。
自控系列中，蝶阀相对来讲小型轻便，结构简单，操作扭矩小，容易拆卸维修，位置可任意安装。并且经济便宜，还可控制调节流量，流量特性好，可选择多种材质及密封组件搭配，从常压到高压，从低温到高温，可适用多种介质工况。
手动蝶阀型号可以分为手柄蝶阀和涡轮蝶阀两种，按照链接方式又有对夹式蝶阀和法兰式蝶阀的区别。手动蝶阀常用的型号，我们可以分成对夹式手动蝶阀和法兰式手动蝶阀来介绍。对夹式手动蝶阀常用型号有D71X和D371X。其中D表示蝶阀，3表示涡轮传动（手柄传动忽略不写），7表示对夹式，X表示橡胶密封。法兰式手动蝶阀型号有D41X和D341X。其中4代表连接形式为法兰式。其他代号含义与对夹式手动蝶阀相同。
另外手动蝶阀内部没有连接杆和螺栓等，使用起来更加可靠，使用寿命也能得到延长。手动蝶阀通常为双向密封，如果没有特殊要求，在管道上的安装是不受介质流向影响的。手动蝶阀尤其是手柄蝶阀，操作力矩有限，所以不适合做大口径阀门。通常手动蝶阀型号可以做到的口径大小为250mm，超过这个尺寸就需要根据情况安装涡轮头或者电、气动装置。手动蝶阀在给排水、电力、化工、石油、水利、市政建设等领域都有广泛的应用。
D41X手动尼龙阀板软密封法兰式蝶阀
一、按照驱动方式分类
电动蝶阀：电动执行机构和蝶阀阀体。
气动蝶阀：气动执行机构和蝶阀阀体。
手动蝶阀：手动装置和蝶阀阀体。
液动蝶阀（液控系统配套使用）。
二、按照结构形式分类
中线蝶阀
双偏心蝶阀
三偏心蝶阀
三、按照密封面分类
软密封材质：丁晴橡胶，氟橡胶；三元乙丙橡胶，聚四氟乙烯）；
金属硬密封材质：不锈钢材质，STL合金堆焊。
四、手动装置选配
手柄（一般小口径的用手柄）
涡轮（口径超大于DN150，一般配套涡轮。）
五、按照连接方式
对夹式连接（比较常用）
法兰式连接（用于大口径，一般超过DN300以上）
卡箍式连接（用于快装，一般用在卫生级的食品行业）
六、蝶阀阀体根据不同的介质选择不同的材质
普通的材质：球墨铸铁、铸钢（碳钢）；
不锈钢材质：SUS304、SUS316、SUS316L；
防腐蚀等特殊材质：UPVC,CPVC，聚四氟乙烯。
七、现场如有防爆要求则可以选择
电动隔爆蝶阀
气动防爆蝶阀
八、蝶阀的现场应用
软密封蝶阀（一般用于介质为水的管线中）
金属密封蝶阀（一般用于密封要求较高管线中，耐压耐温）
卫生级别蝶阀（一般用于食品行业）
低负载通风蝶阀（一般用于通风管道、除烟除尘管道上）
D41X手动尼龙阀板软密封法兰式蝶阀实用新型内容
本实用新型的目的在于克服现有技术的不足之处，提供一种设计合理、结构简单、操作方便、使用寿命长的阀板衬胶的蝶阀。D41X/J手动法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为设计新颖、合理、结构*，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。同类产品还有气动法兰式软密封蝶阀，电动法兰式软密封蝶阀。
D41X手动尼龙阀板软密封法兰式蝶阀本实用新型的优点和积极效果是:
1、本蝶阀的橡胶密封垫的支撑性能好，稳定牢固，结构简单紧凑，调节性能好，***支撑力矩又不易变形，加工精度高，阀座不易变形，允差范围小，阀座的膨胀隆起等变形影响小，阀座的使用寿命长。
2、本蝶阀的碟板外形尺寸***，而且节流后密封性好，碟板与阀座之间无干涉现象，从而***操作力矩小，阀门使用寿命长。
3、本实用新型结构强度高，密封性能好，阀板防腐蚀性能好，阀板经抛光处理与阀座配合精度高，而且本阀门容易控制，扭矩阻力小，并且结构简单，阀门部件的安装简单，使用寿命长。
尽管为说明目的公开了本实用新型的实施例和附图，但是本领域的技术人员可以理解:在不脱离本实用新型及所附权利要求的精神和范围内，各种替换、变化和修改都是可能的，因此，本实用新型的范围不局限于实施例和附图所公开的内容。
部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆
用途
密封圈材料代号 | 适用温度 | 适用介质 |
NR | ≤85℃ | 水、空气、酸碱类 |
CR | ≤85℃ | 水、煤气、酸碱类 |
NBR | ≤100℃ | 水、油品 |
CPDM | ≤120℃ | 水、蒸汽、一般酸碱类 |
FKM | ≤150℃ | 水、蒸汽、强酸碱类 |
材料
阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢*包覆橡胶或氟塑料 |
阀杆 | 碳钢镀镍磷、不锈钢 |
阀座密封圈 | 天然胶NR、氯丁胶CR、丁胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
气动装置 | 组合件 |
压力等级：PN（MPa） 1.0 1.6
D41X手动尼龙阀板软密封法兰式蝶阀测试
☆衬里层：电火花检测
☆试验与检验按GB/T13927标准
☆公称压力：PN（MPa）
☆阀体：PN×1.5
☆密封：PN×1.1
☆任选附件：蜗轮装置、气动装置、电动装置
一、D41X手动尼龙阀板软密封法兰式蝶阀蝶阀安装前说明：
1、安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。
2、仔细核对阀门使用情况是否与其性能规范相符；（温度、压力）
3、检查阀门通道及密封面是否有杂物，并及时清除；
4、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
5、对夹式蝶阀必须使用的蝶阀法兰片。
6、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
7、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的法兰式软密封蝶阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
