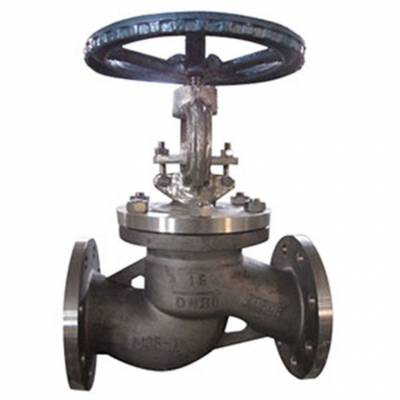

Zr耐蚀性锆合金法兰式截止阀 Zr锆截止阀产品说明

锆截止阀选用的锆材在民用工业中，由于其材料有着抗氧化性介质和还原性介质腐蚀的优异特性，特别是抗稳定100℃以上的还原性盐酸和硫酸，磷酸、醋酸，有着其它材料如钛合金、镍及镍合金等*的优异抗蚀性，它的耐蚀性比镍合金高一个到几个数量等级，选用的锆材在民用工业中，由于其材料有着抗氧化性介质和还原性介质腐蚀的优异特性，特别是抗稳定100℃以上的还原性盐酸和硫酸，磷酸、醋酸，有着其它材料如钛合金、镍及镍合金等*的优异抗蚀性，它的耐蚀性比镍合金高一个到几个数量等级。不同类型阀门产品标准中各自的设计要求诸如密封系统要求、防喷出阀杆、操作执行器要求、检查和试验要求、铭牌标识等，锆材阀门应同样遵循。输送B类流体的管道上使用软密封球阀时应选用防(耐)火型结构的球阀。对于使用锆材阀门的管道输送的多为加有催化剂的醋酸介质，尚不属于易燃易爆流体，所以，在目前国内装置中所用的这两类阀门通常无上述两项要求。有些工艺管道因其特殊性会有防火要求，通过特殊的阀座设计(如在阀座软密封带内侧设计金属密封带等)。在中法兰连接和阀杆密封等密封环节有柔性石墨的密封材料在阀门意外受到火烧时可有效地防止介质在内部和向外部泄漏。因此，可以将抗静电和防火要求作为锆材阀门的附加要求体现在其设计制造规范中。

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

 截止阀的使用非常广泛，种类非常多，以截止阀厂家的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?Zr耐蚀性锆合金法兰式截止阀截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

Zr耐蚀性锆合金法兰式截止阀

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

3、材料标准
锆及锆合金阀门主要使用了ASTM B752、ASTM B493及ASTM B550等3类材料标准。主要特点：
1、锆截止阀结构紧凑、设计合理，阀门刚性好，通道流畅，流阴系数小。
2、采用柔性石墨和四氟填料、密封可靠，操作轻便灵活。
3、驱动方式分手动、电动、齿轮气传动。

Zr耐蚀性锆合金法兰式截止阀规格参数：
压力等级：PN1.0-10.0MPa CLASS150-600Lb
公称通径：DN15-DN300 1/2"-12"
相对应的型号： J41W-10Zr、J41W-16Zr、J41W-25Zr、J41W- 40Zr、J41W-63Zr、J41W-100Zr、J41W-150Lb(Zr)、J41W-300Lb(Zr)、J41W-600Lb(Zr)、 J941W-10Zr、J941W-16Zr、J941W-25Zr、J941W-40Zr、J941W-63Zr、J941W-100Zr、 J941W-150Lb(Zr)、J941W-300Lb(Zr)、J941W-600Lb(Zr)
适用介质：强腐蚀性介质。

技术规范

设计标准：GB/T12235、ASME B16.34、BS1873
结构长度：GB/T12221、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、***、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598

主体材料
Zirconium702、Zirconium705、Zr702、Zr705、R60702、R60705

3.1、Zr耐蚀性锆合金法兰式截止阀铸件标准

ASTM B752为通用铸件标准，而非用于阀门行业的专业化铸件技术标准，同时也没有被收录到ASME锅炉及压力容器规范材料卷中。因此，在使用该标准时应根据阀门使用的特点来选择使用其中的性能指标和检验要求，需要时应根据使用环境和状态进行必要的补充。该标准规定了锆及锆合金铸件的级别(分为702℃、704℃及705℃级别)、熔炼工艺要求、化学成分、热处理及补焊、表面质量要求和标记等。在该标准的补充要求中，提出了射线探伤、液体渗透探伤、拉伸试验、硬度试验、冲击试验及高温等静压。显然，零件的制造检验应包括标准中的补充部分。

高温等静压(亦称为热等静压)是通过消减内部缺陷的高温致密化处理达到提高铸件综合性能的目的。高温等静压后，由于晶粒发生粗化，通常其抗拉强度和屈服强度会有下降，其疲劳强度可获得较大的提高。如果该铸件对疲劳性能要求不是十分重要，综合经济方面考虑，没必要热等静压。因此，可选择性地应用于阀体类的承压壳体。按照阀门检验标准要求，阀体需要进行1.5倍公称压力的强度试验，目的在于检验阀体和阀盖的致密性及包括阀体与阀盖连接处在内的整个壳体的耐压能力。在这样的检验条件下，应考虑是否适时地进行这些铸件(包括阀体)的热等静压处理。

3.2、锻件标准

在ASTM B493中，规范了锆及锆合金锻件的级别(分为R60702、R60704及R60705级别)、材料和制造、化学成分、拉伸性能要求、工艺和质量等级要求、拉伸试验规则和方法、检验规则及标记要求等，基本符合阀门承压件和控压件的制造要求。该标准正文中没有规定具体的无损检测要求，只是在补充要求S1条中要求能够达到商定的内部质量要求。因此，作为阀门零部件生产时应参照GB/T 12228中锻件级别的要求根据不同压力确定无损探伤要求。

Zr耐蚀性锆合金法兰式截止阀执行标准

压力试验

Zr锆截止阀外形尺寸

4、Zr耐蚀性锆合金法兰式截止阀设计准则

4.1、标准规范

锆材阀门设计计算准则及材料制造使用的标准为ASME规范Ⅷ卷Ⅰ压力容器建造规则，ASME规范Ⅷ卷II压力容器建造另一规则及ASME规范卷Ⅱ材料D篇性能等。ASME规范采用仅是对*规范的推荐使用，在实际应用时，其选择应经过协商。

4.2、材料使用温度

使用上述规范，首先能够确定所用材料的使用温度上限，该值应低于ASME规范中的较低值，并以此确定不同阀门材料(702C/R60702、705C/R60705)的设计许用温度上限。在使用时会发现材料允许使用的温度远远高于工况工作温度，但此时的许用应力值却降到很低的值。如R60702的许用应力值由室温时的108下降到工作温度375℃时的35.5，而工况温度通常为200℃以下。因此，还应根据工况温度及合理的许用应力降低幅度来确定该领域内阀门材料的设计许用温度上限。当然，在不同的设计原则下该限值会有所不同(如增加壁厚和/或实体尺寸会使强度趋于安全从而获得较高的许用温度限值)。

4.3、材料许用应力

(1)承压壳体材料

许用应力从ASME规范查取室温值或从ASME规范取得室温下的抗拉强度值和屈服强度值后结合阀门壳体件计算常用安全系数、断裂应力、蠕变率和铸造质量系数(对铸件而言)计算取得。在确定铸造质量系数时，应依据铸造形式、*铸件检验情况、关键截面无损检验情况确定，基本在0.8～0.9之间。使用规范时考虑到材料的特殊性，应检验所用铸锻件的机械性能符合规范要求。

(2)阀门其他部件材料

根据不同零件的性能要求，可以使用ASME规范常温许用值、温度下的大许用应力值，对于R60702也可以使用ASME规范中的抗拉强度值和屈服强度值使用自行选择其他标准规范的安全系数计算确定室温及温度下的许用应力值。

(3)确定许用应力值的准则

结合安全系数、断裂应力、蠕变率、铸造质量系数(对铸件而言)及射线照相检验、液体渗透检验等要求对质量系数的影响构成了锆及锆合金阀门的材料许用应力计算准则体系。在抗拉强度的安全系数为3.5、屈服强度的安全系数为1.5的情况下，许用应力在室温～204℃的温度区域以抗拉强度为决定性因素，在260～371℃的温度区域以屈服强度为决定性因素。

5、Zr耐蚀性锆合金法兰式截止阀相关标准
国内工业级锆制产品始于压力容器，并制定了部分锆材标准，如GB/T13747.1～24-1992、GB/T21183-2007以及GB/T26314-2010等，但常用于阀门设计制造的铸件、锻件的国家或行业标准尚未制定。尽管一些锆材生产单位有相应的企业标准，但从目前的醋酸装置设计单位所采用的阀门相关标准体系、设计制造阀门的生产单位的实际设计制造检验操作的系统性而言，阀门生产单位选择标准体系完整的标准规范为基本依据更为适宜。

该标准的制定和发布规范了我国锆制压力容器设计和制造的质量，也为锆制阀门的设计和制造提供了重要的基础支撑标准。尽管该标准在抗拉强度的安全系数、设计压力上与ASME标准有差异，但在制造与焊接环境、焊接工艺、无损检测、污染检验等方面较之ASME标准都有具体的规定，便于遵循和执行。因此，借鉴该标准来控制、要求设计和制造，能够更好地***锆及锆合金阀门的质量。

6、Zr耐蚀性锆合金法兰式截止阀结语
按前述标准和要求设计制造的锆材阀门，进行了阀体有限元分析、壳体强度压力试验、整体阀门抗压及弯矩试验、温度交变后密封试验等理论与实际试验的验证。在国内近年来的醋酸装置中，不同品种规格的百余台国产阀门已进入实际工况使用，经过近3年工业运行考核验证，目前运行使用情况良好。随着各项理论研究、试验与验证工作的进一步深入，不断完善设计制造标准体系，锆材阀门国产化工作将进一步成熟。

订货须知：

一、① 产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
