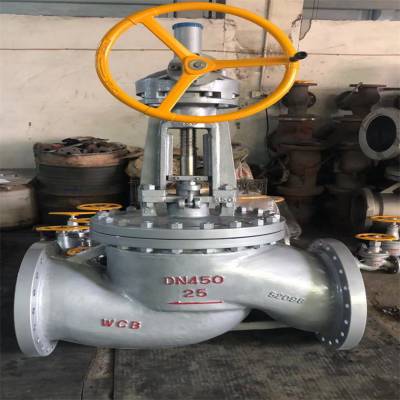

AJ541B大口径化工部法兰暗杆倒密封氨用截止阀 AJ541B大口径化工部法兰氨用截止阀 产品说明

使用于城市燃气，液氨，液化气等管道，也使用于炼油厂，石油化工厂，火力发电厂的冷却系统，作为控制介质截止的启闭装置。具有密封性能稳定、使用***、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，适用于化工行业氨气,燃气管道的传送，并符合使用的要求。其密封性、可维修性、安全性等。截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

 截止阀的使用非常广泛，种类非常多，以截止阀厂家的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?AJ541B大口径化工部法兰暗杆倒密封氨用截止阀 截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与及各代理商沟通了解，帮助您选择更适合使用的截止阀。

AJ541B大口径化工部法兰暗杆倒密封氨用截止阀操作原理和结构说明

1、手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断。逆转时则开启，阀杆提到点上密封起作用。

2、本阀门增加了一个上密封，在阀门开启状态时与填料一起起到密封作用，并对填料有一定的保护作用，并可带压更换复合软成形填料。

3、本阀门采用PTFE（F）或巴氏合金（B）制品作密封面，填料为复合软成形填料（PTFE+丁晴橡胶+弹簧），上密封也为软材质，密封性能较好。

三、AJ541B大口径化工部法兰暗杆倒密封氨用截止阀特点说明

明杆/暗杆截止阀性能对比：

1、开关轻松，密封性能好。

2、阀杆填料自动密封：填料采用（PTFE+丁晴橡胶）复合软成形填料，下增加弹簧自动补偿，利用管道压力产生自动密封，密封填料磨损弹簧自动补偿。

3、密封填料损坏-带压更换填料。（手轮逆时针方向转到顶点，上密封产生密封，拿下手轮，松开填料室，拿下填料室，更换复合软成形填料（13号）（PTFE+丁晴橡胶+弹簧）。

4、阀杆耐磨攻能：填料室增加PTFE（14号），使阀杆不会和填料室摩擦，增强阀杆使用寿命。

5、开启时将阀杆提到点，令填料与上密封同时起密封作用，关闭时关闭力不要过大，以免破坏密封面。

AJ541B大口径化工部法兰氨用截止阀主要零件材料

AJ541B大口径化工部法兰暗杆倒密封氨用截止阀性能规范

AJ541B大口径化工部法兰暗杆倒密封氨用截止阀外形结构图

AJ541B大口径化工部法兰暗杆倒密封氨用截止阀主要尺寸及重量

AJ541B大口径化工部法兰暗杆倒密封氨用截止阀安装使用与维护

1安装

（1）手轮、手柄操作的截止阀可安装在管道的任何位置上。

（2）手轮、手柄及伟动机构，不允许作起吊用。

（3）介质的流向应与阀体所示箭头方向一致。

2AJ541B大口径化工部法兰暗杆倒密封氨用截止阀使用方法

使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。

氨用截止阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置，也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。

3AJ541B大口径化工部法兰暗杆倒密封氨用截止阀维护

1、安装氨气减压阀时应确定其连接规格是否与使用系统的接头相一致。氨用截止阀采用半球面连接，靠旋紧螺母使二者*吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。

2、氨用截止阀应严禁接触油脂，以免发生火警事故。

3、停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。

4、氨用截止阀应避免撞击振动，不可与腐蚀性物质相接触。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
