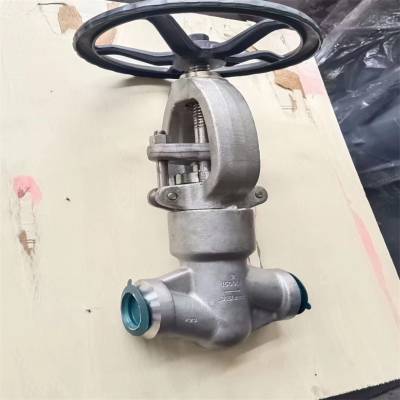

J61Y压力自紧式高温高压锻钢承插焊截止阀 J61Y压力自紧式锻钢承插焊截止阀 产品说明

本实用新型的有益效果是：采用以上方案，当阀体内产生高压时，其介质压力会推动阀盖向上并挤压楔形密封环，实现阀盖与阀体之间的压力自密封；同时介质压力会推动下填料压环向上挤压密封填料，实现阀盖与阀杆之间的压力自密封，阀盖与阀杆、阀体之间均实现压力自密封，压力越大，密封越好，***截止阀在高压状态下的可靠密封。截止阀中腔采用自紧式密封结构，密封性能好。高温高压锻钢截止阀可作为二次阀门用于电站锅炉内水蒸汽检验装置，也可用于其他类似的高温高压管道。支管两端为焊接结构。

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

 截止阀的使用非常广泛，种类非常多，以截止阀厂家的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?J61Y压力自紧式高温高压锻钢承插焊截止阀 截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?J61Y压力自紧式高温高压锻钢承插焊截止阀截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

J61Y压力自紧式高温高压锻钢承插焊截止阀

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与及各代理商沟通了解，帮助您选择更适合使用的截止阀。

是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。有三种阀盖设计，***种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，***种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

压力自密封截止阀（锻钢自密封截止阀）工作时候，填料箱朝向阀瓣的一端，伸出阀盖，并形成一个端部直径大于其与阀盖配合段的直径的倒锥度，在由填料箱上的倒锥度的锥面、阀体的内孔及阀盖朝向阀内的端面之间形成的环形空隙内，设与空隙形状相应的密封环。采用上述技术方案，利用液体介质本身的压力来达到密封的目的，压力愈大，产生的密封力也愈大，密封也愈可靠，使其成为高压自紧式的密封截止阀；在高压下的温度与压力有波动时，密封性能良好，密封可靠，与强制密封相比，不需要很大的螺栓预紧力，中法兰尺寸小，重量轻，结构紧凑

J61Y压力自紧式高温高压锻钢承插焊截止阀压力自密封截止阀主要技术参数：

公径：DN10-300mm

公称压力：PN160-PN420   900LB-2500LB

温度范围：-40℃-550℃

阀体材质：锻钢，不锈钢（可选）

阀杆材质:不锈钢

填料：柔性石墨，增强聚四氟乙烯

连接方式：法兰，对焊，内螺纹

适用介质：水，蒸汽，油品等

进口压力自密封截止阀设计标准

设计与制造： BS1873、GB/T 12235、JB/T3595、E101

法兰尺寸： ANSI/ASME B16.5、JB/T79、GB/T9113

压力温度：ANSI/ASME B1 6.34、JB/T3595、E101

结构长度：ANSI/ASME B16.10、GB/T12221、E101

对焊连接尺寸：ANSI/ASME B16.25、GB/T12224、E101

检验与试验： API598、GB/T13927、E101

设计规范

钢锻截止阀制造按API602,BS5352,ANSI/ASMEB16.34,

试验与验收按API598,

标识按照MSSSP-25。

J61Y压力自紧式高温高压锻钢承插焊截止阀结构型式：

1、全通径或缩径

2、结构长度按ANSI/ASMEB16.10

3、法兰按ANSI/ASMEB16.5

4、自密封阀盖

5、明杆带支架

6、两端自动调整的填料压套；

7、本体倒密封

8、整体阀体法兰

9、对焊端按ANSI/ASMEB16.25

10、环连接阀体阀盖垫片

11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

J61Y压力自紧式锻钢承插焊截止阀标准材质明细表

注意:客户需求的其他材质也可采用.密封面材料配对客户内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

J61Y压力自紧式高温高压锻钢承插焊截止阀尺寸(MM)和重量(KG)

J61Y压力自紧式高温高压锻钢承插焊截止阀安装

截止阀是单向的，因此只能将其设计为在阀瓣下方沿一个方向流动。阀体上铸有方向箭头，但通过查看阀的一端并查看您是在注视阀座的下侧还是在阀座的上方，可以轻松地对其进行检查。建议仅垂直安装阀门，使手轮操作在阀门的顶部。这样可以确保阀门不会过早磨损或损坏。主要安装点如下

J61Y压力自紧式高温高压锻钢承插焊截止阀截止阀操作

我们的截止阀顺时针关闭（逆时针打开）。

不要过度拧紧座椅以使其关闭。如果介质仍通过座椅泄漏，则可能已损坏

即使它们非常适合控制流量，也请尽量不要将光盘长时间留在流量中间。这将导致座椅过早磨损，并且在连续节流阀打开不足10％的蒸汽应用中，座椅上过度的振动，噪音和拉丝会导致泄漏路径，有时肉眼看不到泄漏路径。在操作过程中，任何时候都不得超过阀门额定压力的100％。超出阀门额定压力的压力峰值或波动仅由操作员负责，如果不遵守，可能会造成相当大的伤害甚至死亡。

截止阀维护

定期的维护和检查计划将确保您从截止阀中获得寿命和操作。下面是要考虑的一些事情（并非详尽无遗）。

定期检查阀门。特别注意压盖，以确保没有明显的磨损或阀门泄漏。

如果阀门未正常操作，则对阀门进行循环操作，以确保阀瓣不会在阀座中自行塌陷

在提供的油脂嘴上使用油脂枪为横杆润滑。根据需要润滑主轴

如果需要调整填料，请稍微拧紧密封螺栓。不要拧得太紧，否则会损坏腺体。如果仍然从此处泄漏，则可能需要更换填料函

请注意是否要从管路上拆下阀门进行检查，以确保管路中没有压力并且已冷却至室温。一旦将其卸下，便可以进行完整的检查，包括检查球形罩和阀座。可以清除在阀底部积聚的任何水垢。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
