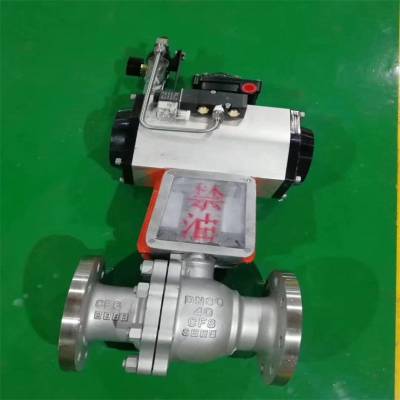

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 AT气动氧气球阀产品说明
本实用新型公开了一种氧气球阀,包括阀体和设置于所述阀体阀腔内的球体,所述阀体左侧设有球体安装孔,所述球体安装孔上设有阀盖,阀杆穿过所述阀体与所述球体连接,所述阀杆下部设有凸台,所述凸台下端设有插入端,所述插入端上套设有防静电弹簧,所述球体上设有与所述插入端适配的插入孔;所述阀体上设有多个用于阀杆密封的填料槽,所述填料槽上设有填料压盖.一种转角为90°的旋转类控制阀。它由气动活塞式执行机构和O型球阀组成，阀芯采用圆柱形通孔球体。QJ(D/S)R型气动球阀为软密封球阀、QJ(D/S)RY型为硬密封球阀。该产品以压缩空气为动力源，接受集散控制系统(DCS)，可编程控制器(PLC)等开关信号，通过电磁阀可实现对阀门快速位式控制。该产品采用直通型铸造阀体，球面经特殊工艺加工和硬化处理，使其表面光滑耐磨，具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断性能等特点。

气动球阀是现代化自控系统中应用很广泛的一种气动执行器。控制信号通过气动执行机构来驱动球阀开关动作，完成对管道内介质的开关控制或调节控制。

气动球阀由球阀配和气动执行器两大主要部分组成，通常需要配上电磁阀、气源处理三联件、限位开关、定位器等几个附件，以达到远程控制和就地控制，在控制室里就可以控制阀门的启闭，无需跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间和安全性。

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 AT气动氧气球阀气动球阀选型参数

公称通径：DN15~DN500mm

公称压力：PN1.6、2.5、4.0、6.4、10.0MPa

工作温度 ：PTFE≤150℃ PPL≤300℃ 碳纤≤350℃

适用介质 ：水、油、蒸汽、酸碱 设计、

制造：GB/T12237-89

法兰连接：JB/T79-94、GB9113-2000

结构长度：GB12221-89

气密封试验 ：0.5～0.7

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 AT气动氧气球阀第要点：球阀的选择

连接方式：法兰连接，对夹连接，内螺纹连接，外螺纹连接，快装连接，焊接连接（对焊连接，承插焊连接）

阀座密封：金属硬密封球阀，即阀座密封面与球体密封面为金属对金属的球阀。适用于高温，含有固体颗粒，需要耐磨损的工况。软密封球阀，阀座采用聚四氟乙烯PTFE，对位聚苯PPL弹性密封材料，密封效果好，可以实现零泄漏。

阀门材料：WCB铸钢，低温钢，不锈钢304，304L，316，316L，双相钢，钛合金，等等。

使用温度：常温球阀，-40℃～120℃。中温球阀，120～450℃。高温球阀，≥450℃。低温球阀-100～-40℃。***温球阀≤100℃。

工作压力：低压球阀，公称压力PN≤1.6MPa。中压球阀，公称压力2.0-6.4MPa。高压球阀≥10MPa。真空球阀，低于一个大气压的球阀。

结构形式：浮动球球阀，固定球球阀，V型球阀，偏心半球阀，旋球阀

流道形式：直通球阀，三通球阀（L型流道，T型流道），四通球阀

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 AT气动氧气球阀***要点：气动执行机构选择

双作用活塞式气动执行机构：主要有气缸，端盖，活塞。齿轮轴。限位块，调节螺钉，指示器等零件组成。用压缩空气作为动力，推动活塞运动。活塞上集成了齿条带动齿轮轴转动90°，进而带动球阀的开关动作。

单作用活塞式气动执行机构：主要在活塞和端盖间加入复位弹簧，可以在气源压力故障时依靠弹簧的推动力使球阀复位，保持打开或关闭的位置，***工艺系统的安全。所以选用单作用气缸是要选择好球阀是常开或常闭状态。

气缸在主要种类有GT气缸，AT气缸，AW气缸等。

GT出现较早，AT算是GT的改进型，是现在主流产品，可以与球阀免支架安装，比支架安装更快捷，方便，也更加牢固。可以调整0°和90°位置，方便安装各种电磁阀，行程开关，手轮机构附件。AW气缸主要用于大口径球阀，输出力大，采用活塞拨叉结构。

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 AT气动氧气球阀第三要点：气动附件的选择

电磁阀：双作用气缸一般配二位五通电磁阀或三位五通电磁阀。单作用气缸可以配二位三通电磁阀。电压可以选用DC24V，AC220V等。要考虑防爆要求。

行程开关：作用是使执行器的转动转换为触点信号，输出到控制仪表，反馈出现场球阀的开关状态。常用的有机械式，磁感应式。也要考虑防爆要求。

手轮机构：安装在球阀和气缸之间，可以在气源故障时改为手动开关，***系统安全，不耽搁生产。

气源处理元件：有二联件和三联件，功能是过滤，减压，油雾。建议安装，避免气缸进杂质造成气缸卡住。

阀门定位器：对于比例调节型气动球阀需要安装，多用于气动V型球阀。输入4-20mA，要考虑是否带反馈输出信号。是否需要防爆。有普通型，智能型。

快速排气阀：加快气动球阀开关速度。安装在气缸和电磁阀之间，使气缸内的气体不通过电磁阀，快速排出。

气动放大器：安装在通往气缸的气路中接收定位器出口的压力信号，提供很大的流量给执行机构，用于提高阀门的动作速度。按1：1（信号和输出的比例）。主要用来传输气动信号到远距离（0-300米），减少传输滞后的影响。

气动保位阀：主要是对气源压力进行联锁操作，当低于气源压力时切断阀门供气管路，使阀门保持气源故障前位置。当气源压力恢复时，同时恢复对气缸的供气。

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 AT气动氧气球阀

1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有的防燃阻火性能
2、***：氧气专用铜球阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时***
3、氧气专用铜球阀法兰端均设有导电螺孔，以防止静电。
YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀气动氧气球阀属于氧气管路专用阀，除了具有普通阀门用特点外，又鉴于它采用了质地优良的材质制造，又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点，结构上的不断更新和阀门精细工艺的***，使得氧气专用球阀已成为氧气管控工程系统中理想的设备。
AT气动氧气球阀气动执行器及气动附件功能和用途（可选）：

1，双作用执行器：控制阀门的开启和关闭。
2，单作用执行器（弹簧复位）：在电路、气路切断或者有故障时，自动关闭阀门。
3，单控电磁阀：供电时阀门打开或者关闭，断电时阀门关闭或者打开（可提供防爆型）。
4，双控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时候阀门关闭，有记忆功能（可提供防爆型）。
5，限位开关回信器：远距离传送阀门开和关位置信号（可提供防爆型）。
6，电气定位器：根据电流信号（4-20mA)的大小对阀门的介质流量调节控制（可提供防爆型）。
7，气动定位器：根据气压信号（标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8，电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。
9，气源处理三联件：包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。
10，手动操作：自动控制在不正常情况下可以手动操作阀门的启闭。

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 AT气动氧气球阀执行器技术参数

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀AT气动氧气球阀执行标准：

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 三、AT气动氧气球阀压力试验：

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 AT气动氧气球阀性能规范

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀

四、AT气动氧气球阀主要连接尺寸PN1.6MPa：

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀六、AT气动氧气球阀主要连接尺寸PN2.5MPa：

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀 七、主要连接尺寸PN4.0MP：

是球阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。 气动法兰球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的， 即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀AT气动氧气球阀安装
1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.
5)、本类阀应安装在管道的水平方向或垂直方向。
6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀气动法兰球阀操作和使用
1)、操作前须确认管路和阀已被冲洗过。
2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。
3)、当执行机构方向指示箭头与管线平行时，阀门为开启状态;指示箭头与管线垂直时，阀门为关闭状态。

YQ641F-AT带有防尘防静电防水防油污装置气动氧气球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
