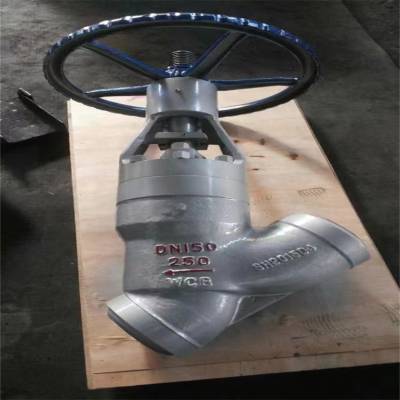

J65Y高温高压电站直流自密封焊接式截止阀 J65Y高温高压电站直流焊接式截止阀 产品说明

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少；同时，在介质作用下，这种形式的阀门也较严密。截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

 截止阀的使用非常广泛，种类非常多，以截止阀厂家的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?J65Y高温高压电站直流自密封焊接式截止阀截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?J65Y高温高压电站直流自密封焊接式截止阀截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

J65Y高温高压电站直流自密封焊接式截止阀工作原理：

A、开启过程

1在关闭位置，阀体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90°。

3快要关闭时闸体已在与阀座无接触的情况下旋转了90°。

4手轮转动的***几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到*密封。

J65Y高温高压电站直流自密封焊接式截止阀高压截止阀产品优点：

1.产品结构合理、密封可靠、性能优良、造型美观，制造和维修比较方便；

2.工作行程小，启闭时间短。

3.密封面推焊Co基硬志合金、耐磨、耐腐、抗摩擦性能好，使用寿命长；

4.阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

5.可采用双重密封（含波纹管设计），往复试验10000次，性能更可靠防止外漏现象；

6.阀杆升降位置指示，更直观；

7零件材质，法兰和对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

二、J65Y高温高压电站直流焊接式截止阀主要零件材料：

三、J65Y高温高压电站直流焊接式截止阀应用规范：

1、设计制造JB3595规定

2、结构长度按JB3595规定或按用户要求

3、连接端按JB3595规定或按用户要求

4、阀门检查和试验按JB3595规定

四、J65Y高温高压电站直流焊接式截止阀尺寸和重量：

J65Y高温高压电站直流焊接式截止阀安装

　　1、安装前应仔细核对截止阀标志是否与使用要求相符。并注意介质流动方向只能与阀体上的箭头指示方向一致。

　　2、安装前应检查截止阀通道和密封面，如有污垢附着，应用清洁的软布擦去。本实用新型涉及高温高压截止阀领域，具体是一种新型焊接式阀盖截止阀。安装在锅炉主给水管道上，作为启闭装置用，阀门必须处于全开或全关状态，不能作为调节阀使用，阀门是Y型阻力小，阀杆中心线与支管中心线是45度角启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用。

　　3、安装前应检查手动装置操作是否灵活，有无卡阻现象安装截止阀时，截止阀操作机构离操作地面宜在1.2m左右。当截止阀的中心和手轮离操作地面超过1.8m时，应对操作频繁的截止阀设置操作平台。截止阀较多的管道，截止阀尽量集中安装在平台上，便于操作。

　　4、对高度超过1.8m并且不经常操作的单个截止阀，可采用链轮，延伸杆、活动平台以及活动梯等设施。当截止阀安装在操作地面以下时，应设置伸长杆或地井。为安全起见，地井应加盖板。

　　5、水平管道上的截止阀，其阀杆好垂直向上，不宜将阀杆朝下安装；阀杆朝下不仅操作、维修不便，截止阀还容易腐蚀。落地截止阀安装位置倾斜，也会操作、维修不便。

　　6、并排安装在管道上的截止阀，应有操作、维修、拆装的空间位置，其手轮之间的净距不得小于100mm;如间距较窄，应将阀门交错排列。

　　7、采用法兰端结构的截止阀，用户应根据使用温度、使用压力、使用介质选用合适的螺柱、垫片，并对称均匀拧紧螺柱、螺母，螺柱应是全螺纹，且大于1英寸的螺柱应为8UN系列螺纹。

　　8、采用对焊端结构连接的截止阀，用户应按照ASME B31.3的要求进行焊接和热处理，焊接应由有资格的人员进行，并在工艺评定合格后方可施焊。对ASTM A217 WC6材料应焊前预热，预热温度1490C；焊后热处理，热处理温度704~7460C，保温时间按管子壁厚2.4min/mm。对ASTM A217 WC9材料应焊前预热，预热温度1770C；焊后热处理，热处理温度704~7600C，保温时间按管子壁厚2.4min/mm.

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。

二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
