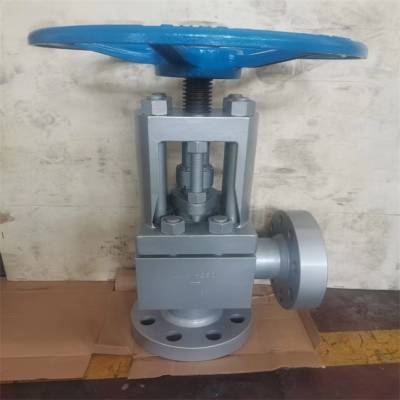

JL47H平衡角式高压法兰式截止阀  JL47H平衡角式高压截止阀 产品说明

高压角式截止阀,高压平衡角式截止阀（节流阀），公称压力:16.0-32.0MPa，公称通径：15-150mm，介质温度：≤425℃。角式截止阀进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。角式截止阀的优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作。因此,这类阀门适合在化肥厂的合成氨生产系统中和天然气、化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业，城建等领域。本实用新型涉及高压截止阀技术领域，具体为一种平衡角式高压截止阀。截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

 截止阀的使用非常广泛，种类非常多，以截止阀厂家的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?JL47H平衡角式高压法兰式截止阀截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?JL47H平衡角式高压法兰式截止阀截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

【JL47H平衡角式高压法兰式截止阀角式高压截止阀特点】：

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

【主要性能规范】：

【JL47H平衡角式高压法兰式截止阀 JL47H平衡角式高压截止阀主要连接及外形尺寸】：

截止阀的操作原理 截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。与现有技术相比，本实用新型的有益效果是：该平衡角式高压截止阀，通过扭动手轮，使阀杆带动密封块与加固装置进入阀座内，通过密封块与阀座进行初级的密封，当加固装置进入阀座时，阀座挤动密封球，通过滑动杆与滑轨滑动连接，可以把密封圈挤动进入阀座内，当密封圈到达凹槽时，通过弹性件弹动滑动杆，通过密封球进行密封，加强了阀体的密封效果，防止阀体泄漏，密封好后，通过扭动螺杆，使螺杆带动稳定板向阀杆方向移动，通过稳定板可以把阀杆进行固定，防止阀杆在密封后松动，影响阀体的密封效果。

JL47H平衡角式高压法兰式截止阀操作原理

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将 内螺纹截止阀的操作原理

　　截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

　　操作原理

　　1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到≤点上密封起作用。

　　2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

　　3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.

　　优点

　　1、结构简单，制造和维修比较方便。

　　2、工作行程小，启闭时间短。

　　3、密封性好，密封面间磨擦力小，寿命较长。

　　B,内螺纹截止阀的缺点如下：

　　1、流体阻力大，开启和关闭时所需力较大。

　　2、不适用于带颗粒、粘度较大、易结焦的介质。

　　3、调节性能较好。

　　截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

【JL47H平衡角式高压法兰式截止阀平衡高压角式截止阀安装注意事项】

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
