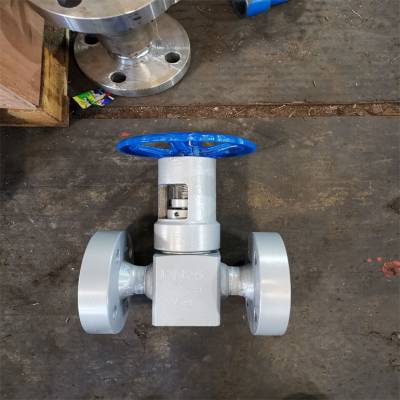

J46Y油田高压注水系统高压平衡式截止阀 J46Y高压平衡式截止阀 产品说明

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。本实用新型是一种高压平衡式截止阀，它使用于油田高压注水系统及其它高压管道上。一种平衡式高压截止阀,它包括由阀瓣和阀杆构成的导向密封机构,在导向密封机构与阀体的连接处设置外密封套机构,且导向密封机构的上部与传动机构相连接,在所述的传动机构中固定设置传动螺母,传动螺母与阀杆螺纹连接,且传动螺母上下安装推力轴承;在所述的阀杆上设有防止阀杆转动的阀杆防回转机构.采用上述技术方案的本实用新型,

 截止阀的使用非常广泛，种类非常多，以截止阀厂家的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?J46Y油田高压注水系统高压平衡式截止阀截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

J46Y油田高压注水系统高压平衡式截止阀J46Y高压平衡式截止阀主要特征

●本系列直通式半衡高压差截止调节阀两种结构形式；

●根据管线中小不同的使用介质，采用相适应的零件材料，确保阀门的使用性能；

●阀芯与笼形套筒的多极滞留效果，使阀门的使用寿命延长；

●采用平衡式结构，操作轻便灵活；

●密封面采用***工艺，喷焊硬质合金，耐磨、耐腐蚀、耐冲蚀。

J46Y油田高压注水系统高压平衡式截止阀J46Y高压平衡式截止阀主要材质

三、J46Y油田高压注水系统高压平衡式截止阀J46Y高压平衡式截止阀外形及连接尺寸：

注：L1=L+对焊卡箍头

摘要本实用新型提供了一种高压平衡式截止阀，它密封可靠，维修方便，可使用于油田高压注水系统以及其它高压管道上。该阀结构合理，利用介质自身压力平衡掉***之九十以上阀的开启和关闭阻力。本实用新型对阀结构的关键部位进行了特殊处理，采用立柱式导向定位机构，对阀体内腔进行扩大，并在活塞下部设置了凹槽，使该阀的外形尺寸小、重量轻、开启轻便灵活。与相同口径相同压力的切断阀相比可节约钢材1倍以上。

J46Y油田高压注水系统高压平衡式截止阀使用保养及注意事项

1、产品出厂前均作了强度试验和密封试验，使用时除两端外的其他连接处均应保持初始状态。

2、本系列产品操作手柄上标有启闭旋向标志，并根据限位柄升降大小，调节启闭高度。

3、关闭阀门时严禁使用加力杆。

4、产品使用过程中，要定期向油杯内注入定量润滑脂。

5、如因易损件损坏而泄漏，要及时更换易损件。

6、检修过程中，要将阀门内腔清洗干净，组装时注意保护密封胶圈，防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。

7、阀门储存停用期间，应将阀瓣处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
