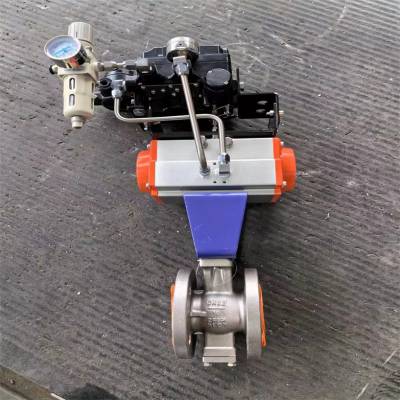

VQ677H-16P带定位器调节气动对夹式V型球芯球阀 VQ677H气动对夹式V型球阀 VQ677H气动对夹式V型球阀产品说明

本实用新型涉及一种球阀，具体是一种v型通径球阀。球阀是一种启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门，亦可用于流体的调节与控制，其中硬密封v型球阀其v型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质，而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

 气动球阀由阀体、阀芯和阀杆组成。阀芯与阀杆联动连接。本产品阀体上设有气缸。气缸活塞杆的位移与阀杆的滚动连杆相连。阀门的开启和关闭由气缸控制，这使其更加容易。气缸的运动可由外部电磁阀或手动阀控制，使阀门开关可以远程操作，更加方便。只有当气动执行机构和气源旋转90度且滚动扭矩较小时，气动球阀才能关闭严密。阀体完全相等的内腔为介质提供了一个小电阻和直流通道。一般认为，球阀适用于直接开启和关闭。球阀的主要特点是结构紧凑，操作维护方便。适用于水、溶剂、酸、天然气等一般工作介质，以及氧气、过氧化氢、甲烷、乙烯等工作条件较差的介质。球阀阀体可为整体式或组合式。

是由球体配备气动执行器，替代人工的新型产品，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。气动球阀如今已经替代了很多传统的手动产品，不仅节省了大量的人力物力，而且可同时对多台多项目进行控制。气动球阀的结构相对简单、维修方便、相对安全性高，选用***材料使用得当，使用寿命可达100万次。气动球阀的工作原理：   气动球阀球体是由旋塞阀转变而来的，它的球心为旋转90°的动作，球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。    气动球阀主用应用在快速切断、分配和改变介质的流动管道中。气动球阀它启闭迅速、适合大小口径使用。采用V型球体可准确的调节介质流量。气动球阀结构有两种区分，一种是O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。另一种是V型球芯，它采用固定式结构，球芯上带有V型切口，在执行器上加装定位器后实现对含纤维、颗粒状介质比例调节。

气动球阀是一种配有气动执行机构的球阀。气动执行机构的执行速度相对较快。快速切换速度为0.05秒/次，因此通常也称为气动快速切断球阀。气动球阀通常配备各种附件，如电磁阀、气源处理三通、限位开关、定位器、控制箱等，以实现就地控制和远程集中控制。

 气动执行器上面的配件有：电磁阀、回信器（限位开关）、过滤器、放大器、快排阀、定位器、止回阀、等

VQ677H-16P带定位器调节气动对夹式V型球芯球阀 VQ677H气动对夹式V型球阀气动球阀选型需要考虑以下几个因素：

    1、使用介质

    气动球阀可用于各种介质，包括水、油、气、蒸汽、酸、碱、盐、泥浆等。但对于不同介质，应选用不同材质的阀体和密封件。例如，对于腐蚀性介质，应选用不锈钢或钛合金等材质的阀体；对于高温介质，应选用高温密封件。

    2、压力和温度

    气动球阀的压力和温度范围应与管道介质的压力和温度相匹配。过高的压力和温度会损坏阀门。

    3、口径

    气动球阀的口径应与管道口径相匹配。

    4、结构形式

    气动球阀按结构形式可分为浮动球阀和固定球阀。浮动球阀的球体在阀体内可以浮动，适用于低压和大口径的场合；固定球阀的球体固定在阀体内，适用于高压和小口径的场合。

    5、控制方式

    气动球阀的控制方式可分为开关型和调节型。开关型气动球阀用于介质的通断控制；调节型气动球阀用于介质流量的调节控制。

    6、其他因素

    在选型气动球阀时，还应考虑环境温度、湿度、腐蚀性等因素。

VQ677H气动对夹式V型球阀气动球阀维护和保养指南

VQ677H-16P带定位器调节气动对夹式V型球芯球阀一、定期检查

为了确保气动球阀的正常运行，定期检查是***的。建议每月进行一次常规检查，检查内容包括：

1. 检查球阀的外观，确认无明显的磨损和腐蚀。

2. 检查气动执行器的运行情况，确认无异常声音或振动。

3. 检查阀门的密封性能，确认无泄漏现象。

4. 检查气源和气路系统，确认无堵塞或漏气现象。

VQ677H-16P带定位器调节气动对夹式V型球芯球阀二、保持清洁

气动球阀的清洁度对其正常运行至关重要。要保持气动球阀及其周围环境的清洁，应做到：

1. 定期清理球阀表面的灰尘和污垢。

2. 保持球阀内部通道畅通，防止杂物堵塞。

3. 定期清洗气源和气路系统，防止杂质和污垢的积累。

VQ677H-16P带定位器调节气动对夹式V型球芯球阀三、润滑

气动球阀的润滑对于其正常运行至关重要。应定期对球阀的轴承和密封件进行润滑，防止磨损和泄漏。润滑时应使用适当的润滑剂，并按照设备制造商的推荐进行操作。

VQ677H-16P带定位器调节气动对夹式V型球芯球阀四、紧固

气动球阀的紧固对于其正常运行至关重要。应定期检查并紧固所有连接件，防止松动和脱落。紧固时应使用适当的工具和紧固件，并按照设备制造商的推荐进行操作。

VQ677H-16P带定位器调节气动对夹式V型球芯球阀五、调整

气动球阀的调整对于其正常运行至关重要。应定期检查并调整阀门的开度和位置，确保其符合工艺要求。调整时应使用适当的工具和测量设备，并按照设备制造商的推荐进行操作。

VQ677H-16P带定位器调节气动对夹式V型球芯球阀六、预防性维护

为了防止气动球阀出现故障，应进行预防性的维护和保养。建议每年进行一次全面的维护和保养，包括：

1. 清***动执行器和阀门的内部通道，更换损坏的密封件和轴承。

2. 对气源和气路系统进行全面的检查和维护，确保其正常运行。

对夹V型球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤300℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。由GT、AT、AW等气动活塞式执行机构和对夹式V型球阀二部分组成。气动活塞式执行机构分单作用和双作用二种。V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转结构中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。同时V型阀具有一个近似等***比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供的控制，具有***调节特型。

VQ677H-16P带定位器调节气动对夹式V型球芯球阀 VQ677H气动对夹式V型球阀气动执行器

双作用：        通气开、通气关，气源故障保持当前位置

单作用气开式：  通气开、断气关，气源故障关闭

单作用气关式：  通气关、断气开，气源故障打开

可选附件：      换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆

VQ677H-16P带定位器调节气动对夹式V型球芯球阀二、VQ677H气动对夹式V型球阀气动执行器的主要参数:

VQ677H-16P带定位器调节气动对夹式V型球芯球阀三、VQ677H气动对夹式V型球阀气动执行器的主要零部件材料:

VQ677H-16P带定位器调节气动对夹式V型球芯球阀  VQ677H气动对夹式V型球阀外形尺寸

 VQ677H-16P带定位器调节气动对夹式V型球芯球阀 VQ677H气动对夹式V型球阀主要零件材质表：

VQ677H-16P带定位器调节气动对夹式V型球芯球阀 VQ677H气动对夹式V型球阀对夹V型球阀主要特点

1、结构紧凑，体积小，可竖卧安装等优点。

2、具有***调节特性：V型球阀具有一个近似等***比的固有流量特性及高达100：1的可调比。因此V型阀可以在广幅的变化范围内提供***的控制。

3、流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。

4、V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，***了阀门具有*的灵敏度和感应速度。

5、可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。

6、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。

7、*的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

8、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本站执行器及调节阀部份。

VQ677H-16P带定位器调节气动对夹式V型球芯球阀

使用时，转动把手，所述把手带动阀杆转动，所述阀杆带动v形球体转动，所述v形球体设置在阀体的空腔内部，所述阀体设置有进水口和出水口，当v形球体旋转到一定的角度时，v形球体使阀体的出水口*阻塞，从而阻止水的流出，所述阀杆与阀体内壁之间的间隙填充有密封填料，所述密封填料的填充***了本实用新型的密封性，防止水流渗出，本实用新型还便于维修，用户可以对端盖和阀体进行拆卸，从而实现对v形球体的维修，用户还可以对阀体和外壳进行拆卸这样可以对阀杆和外壳之间的密封性进行维修。

VQ677H-16P带定位器调节气动对夹式V型球芯球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
